Устройства отбора проб воздуха M Air T, 26089-12

Назначение

Устройства отбора проб воздуха M Air T предназначены для воспроизведения проб воздуха с установленным значением объема в термостатированных промышленных и лабораторных помещениях.

Описание

Принцип действия устройства отбора проб воздуха M Air T основан на осаждении микроорганизмов, заключенных во всасываемом воздухе, на агаровой поверхности сменной кассеты, помещенной в головку аспиратора M Air T Tester.

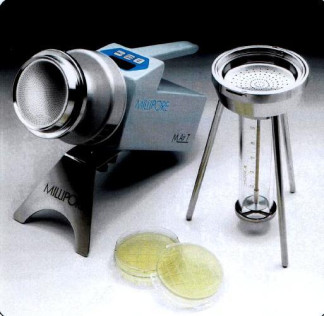

Устройство отбора проб воздуха M Air T состоит из аспиратора M Air T Tester и ротаметра M Air T Calibration Kit.

Аспиратор M Air T Tester представляет собой портативный автоматический аспиратор. Принцип действия аспиратора M Air T Tester основан на создании прецизионным насосом разряжения со стабильными параметрами, что обеспечивает всасывание и прохождение отбираемой пробы воздуха установленного объема через сито с микроотверстиями и сменную кассету. Значение объема пробы воздуха пропорционально времени и скорости всасывания воздуха. При достижении времени работы насоса значения, соответствующего установленному объему, аспиратор M Air T Tester автоматически выключается.

Ротаметр M Air T Calibration Kit является ротаметром со стеклянной ротаметриче-ской трубкой и условной шкалой.

Ротаметр M Air T Calibration Kit конструктивно сопрягается с аспиратором M Air T Tester и служит для оперативного контроля метрологических характеристик аспиратора.

Программное обеспечение

Программное обеспечение, встроенное в аспиратор M Air T Tester, выполняет следующие функции:

-    установка значения объема отбираемой пробы воздуха и времени задержки начала отбора пробы воздуха;

-    контроль количества забранного воздуха и уровня зарядки аккумуляторной батареи;

-    задание режима калибровки.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Метрологические и технические характеристики Аспиратор M Air T Tester

Диапазон значений объема пробы воздуха, дм3 Дискретность значений объема пробы воздуха, дм3 Пределы допускаемой относительной погрешности воспроизведения объема пробы воздуха, %

от 50 до 1000 от 5 до 50

в диапазоне от 50 до 140 дм (включая) в диапазоне от 140 до 1000 дм3 Время отбора пробы максимального объема 1000 дм , мин, не более

± 20 ± 10

7

7

Время непрерывной работы до очередной подзарядки аккумуляторов, ч, не менее Электрическое питание:

аккумуляторные батареи: тип

Model R14 8 1,2

220 (-33 +22) 50 ± 1

255

105

125

1,9

количество, шт напряжение, В зарядное устройство аккумуляторных батарей переменный ток: напряжение, В частота, Гц Габаритные размеры, мм, не более:

высота ширина длина

Масса (вместе с аккумуляторными батареями), кг, не более

Ротаметр M Air T Calibration Kit

Диапазон измерений расхода воздуха, дм3/мин Пределы допускаемой относительной погрешности измерения расхода воздуха, %

от 100 до 200

Габаритные размеры, мм, не более:

высота

215

50

105

2,5

от 15 до 25 от 84 до 104 80

диаметр ротаметрической трубки диаметр присоединительного фланца

Масса, кг, не более Условия эксплуатации:

О/'ч

температура окружающего воздуха, С

атмосферное давление, кПа

относительная влажность воздуха, %, не более

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на аспиратор M Air T Tester методом наклейки.

Комплектность

По отдельной заявке поставляются:

Поверка

осуществляется по документу МП РТ 1670-2012 «Устройство отбора проб воздуха M Air T. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 30.03.2012 года. Основные средства поверки:

-    блок поверки и калибровки БП 2, диапазон измерений расхода воздуха от 100 до 300 дм3/мин, пределы допускаемой относительной погрешности ±3 %;

-    секундомер механический СОП пр-2а-2, цена деления 0,2, 2-го класса точности;

-    установка расходомерная поверочная УРП-40, диапазон измерений расхода воздуха от 1,6 до 40 м /ч, пределы допускаемой относительной погрешности ±0,5 %.

Методика измерений приведена в разделе 6 руководства по эксплуатации устройство отбора проб воздуха M Air T.

Нормативные и технические документы, устанавливающие требования к устройству отбора проб воздуха M Air T

1    ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

2    ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    Техническая документация компании «Millipore S.A.S», Франция.

Рекомендации к применению

Выполнение работ по обеспечению безопасных условий и охраны труда
