| Номер в госреестре | 26117-17 |
| Наименование СИ | Измерители уровня бесконтактные |
| Обозначение типа СИ | ИУБ-1К |
| Изготовитель | ООО "НТЦ Экофизприбор", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители уровня бесконтактные ИУБ-1К предназначены для измерений уровня жидких и сыпучих сред.
Принцип действия измерителей уровня бесконтактных ИУБ-1К состоит в регистрации изменения плотности потока гамма-излучения в месте расположения чувствительной зоны установленного на резервуаре блока детектирования, вызванного изменением уровня измеряемой среды находящейся в резервуаре. Поток гамма-излучения от излучателей регистрируется блоком детектирования, в котором этот поток преобразуется в последовательность статистически распределенных импульсов со средней частотой следования импульсов, прямо пропорциональной плотности потока излучения.
Измерители уровня бесконтактные ИУБ-1К состоят из блока детектирования (БД), блока обработки информации БОИ-4, блока питания (БП-2) и кассеты типа СН с излучателем натрий-22.
Измерители уровня бесконтактные ИУБ-1К выпускаются в модификациях ИУБ-1К-7, ИУБ-1К-8, ИУБ-1К-9, ИУБ-1К-10, которые отличаются типами используемых блоков детектирования, диапазоном измерений и погрешностью.

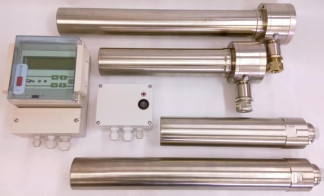

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
в) Блок обработки информации БОИ-4 Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение выполняет функции преобразования средней частоты следования импульсов в значение уровня, а так же преобразование измеренного уровня в токовый сигнал и вывод информации об уровне на дисплей блока обработки информации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | nov archiv31.hex |
| Номер версии (идентификационный номер) ПО | V3.1 |
| Цифровой идентификатор ПО (контрольная сумма) | 0000A64A |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ИУБ-1К-7, ИУБ-1К-8 | ИУБ-1К-9, ИУБ-1К-10 | |
| Диапазон измерений уровня, м | от 0,1 до 1,6 | от 0,1 до 1,0 |
| Пределы допускаемой абсолютной основной погрешности измерений уровня, м | ±0,04 | ±0,06 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений уровня, от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, м | ±0,02 | ±0,03 |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность при +20 °С, % | +20 от 45 до 75 | |
| Наименование характеристики | Значение |
| Суммарная активность источника излучения Натрий-22, МБк | 1 |
| Диаметр резервуара, м | от 0,5 до 3 |
| Выходной сигнал постоянного тока, мА | от 4 до 20 |
| Выходной сигнал напряжения постоянного тока, В | от 0 до 10 (5) |
| - напряжение реле по постоянному току, В - сопротивление обмотки, Ом, не менее | 24 240 |
| Время усреднения, с | 200 |
| Потребляемая мощность, Вт | 3 |
| Напряжение электропитания | |
| - от сети переменного тока с использованием БП-2, В | 220 + 45 Z.Z.V- J35 |
| - частота, Гц | 50 + 33 |
| - постоянным током с использованием БП-2 - с напряжением, В - нестабилизированным постоянным током | 245 +125 -125 |
| с заземленным отрицательным полюсом напряжением, В, не более | 24 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С блок детектирования блок обработки информации БОИ-4 | от -40 до +70 от -20 до +50 |
| блок питания | от 0 до +50 |
| - относительная влажность при +35 °С, %, не более | |
| ИУБ-1К-7,ИУБ-1К-8 | 95 |
| ИУБ-1К-9,ИУБ-1К-10 | 98 +1,96 уо -1,96 |
| Габаритные размеры, мм, не более: | |
| - блок детектирования БД-6-1 или БД-6-5 | |
| диаметр | 67 |
| длина | 326 |
| - блок детектирования БД-6-1 Д или БД-6-5Д | |
| диаметр | 67 |
| длина | 496 |
| - блок детектирования БД-7-1 или БД-7-5 | |
| диаметр | 64; вводного устройства 95, длина кабельного ввода 70 |
| длина | 356 |
| - блок детектирования БД-7-1Д или БД-7-5Д | |
| диаметр | 64 вводного устройства 95 длина кабельного ввода 60 |
| длина | 526 |
| - блок обработки информации БОИ-4 | 215x165x110 |
| - блок питания БП-2 | 115x110x65 |
| Масса, кг, не более | |
| - блок детектирования БД-6-1 или БД-6-5 | 2,6 |
| - блок детектирования БД-6-1 Д или БД-6-5Д | 4,3 |
| - блок детектирования БД-7-1 или БД-7-5 | 4,3 |
| Наименование характеристики | Значение |
| - блок детектирования БД-7-1Д или БД-7-5Д | 6,1 |
| - блок обработки информации БОИ-4 | 0,8 |
| - блок питания БП-2 | 0,9 |
| Срок службы, лет, не менее | 6 |
наносят на титульный лист паспорта и руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель уровня бесконтактный | ИУБ-1К | 1 шт. |
| Руководство по эксплуатации | КЗРС.407729.002 РЭ | 1 экз. |
| Паспорт | КЗРС.407729. 002 ПС | 1экз. |
| Методика поверки | РТ-МП-4149-449-2017 | 1 экз. |
осуществляется по документу РТ-МП-4149-449-2017 «ГСИ. Измерители уровня бесконтактные ИУБ-1К. Методика поверки», утверждённому ФБУ «Ростест - Москва» 17.07.2017 г.
Основное средство поверки:
установка поверочная ИУП, 2-й разряд по ГОСТ 8.477-82 (регистрационный номер 26249-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, блок детектирования и блок обработки информации.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
