Анализаторы СИМ-3Б, 26137-16

Назначение

Анализаторы СИМ-3Б (далее - анализаторы) предназначены для измерения диэлектрической проницаемости и определения октанового числа (марки) автомобильных бензинов при оперативном контроле их качества.

Описание

Принцип действия анализаторов основан на емкостном методе измерения диэлектрической проницаемости автомобильных бензинов, функционально зависящей от октанового числа и передаче размера октанового числа от стандартных образцов с известным октановым числом к контролируемым бензинам.

Анализаторы СИМ-3Б выпускаются двух модификаций:

-    анализатор СИМ-3Б - стационарный вариант;

-    анализатор СИМ-3БП - переносной вариант.

Обработка результатов измерения производится процессором анализатора автоматически.

Конструктивно анализаторы состоят из измерительного прибора и первичного преобразователя, соединенных между собой кабелем.

Первичный преобразователь выполнен в виде коаксиального конденсатора. Электроды конденсатора представляют собой два коаксиально расположенных металлических цилиндра. Во время измерения пространство между электродами заполняется контролируемым бензином.

Измерительные приборы анализаторов СИМ-3Б и СИМ-3БП выполнены в унифицированных корпусах из ударопрочного полистирола.

В корпусе расположены плата индикации и плата измерительного канала анализаторов. На передней и задней панелях измерительного прибора располагаются элементы управления и регулировки, разъем.

В зависимости от режима работы на индикаторе высвечивается значение октанового числа, соответствующее моторному методу по ГОСТ 511-82 «Топливо для двигателей. Моторный метод определения октанового числа», или значение октанового числа, соответствующее исследовательскому методу по ГОСТ 8226-82 «Топливо для двигателей. Исследовательский метод определения октанового числа».

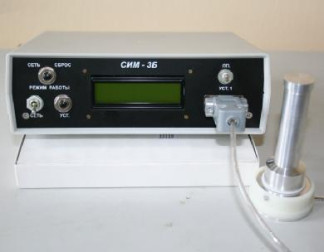

Общий вид анализаторов приведен на рисунках 1 и 2.

Программное обеспечение

Встроенное программное обеспечение (ПО) выполнено на базе процессора и осуществляет:

-    выработку системы команд, позволяющих организовать синхронизацию работы функциональных узлов анализатора;

-    измерение диэлектрической проницаемости контролируемых образцов;

-    определение октановых чисел бензинов по занесенной в память процессора зависимости диэлектрической проницаемости от октанового числа.

Сохранение результатов измерений, ведение журнала событий в памяти процессора и последующее их считывание не предусмотрены ПО и конструкцией прибора.

Обновление ПО в процессе настройки, поверки, эксплуатации и ремонта измерителя не предусмотрено.

Возможности программного изменения поправочных коэффициентов ПО посредством органов управления и наличие интерфейсов связи не предусмотрены.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - "высокий".

Влияние встроенного ПО на процесс измерения учтено при нормировании метрологических характеристик.

Технические характеристики

1    Диапазон измерения относительной

диэлектрической проницаемости    от 1,900 до 2,400

2    Пределы допускаемой относительной погрешности измерения

относительной диэлектрической проницаемости, %    ±1

3    Диапазон измерения октановых чисел

-    моторный метод    от 76 до 89

-    исследовательский метод    от 76 до 98

4    Пределы допускаемой абсолютной погрешности измерения

октанового числа, ОЧ    ± 1

5    Питание анализатора осуществляется

-    анализатор СИМ-3Б от сети переменного тока (при частоте 50±0,5 Гц), В    220±33

-    анализатор СИМ-3БП от источника постоянного тока напряжением, В    3,6

6    Мощность, потребляемая анализатором, В-А, не более

-    анализатор СИМ-3Б    3,0

-    анализатор СИМ-3БП    0,05

7    Габаритные размеры, мм, не более:

-    первичного преобразователя    диаметр 50, высота 115

-    измерительного блока:

-    анализатор СИМ-3Б    200х 160x70

-    анализатор СИМ-3БП    160x90x40

8    Масса анализатора, кг, не более

-    анализатор СИМ-3Б    1,0

-    анализатор СИМ-3БП    0,5

9    Средняя наработка на отказ, ч, не менее    5000

10    Средний срок службы, год, не менее    5

11    Среднее время восстановления работоспособного состояния после ремонта, ч, не более 1

12    Анализаторы по условиям эксплуатации соответствуют 2 группе ГОСТ 22261-94.

13    У словия эксплуатации:

-    температура окружающего воздуха, °С

-    анализатор СИМ-ЗБ    от 10 до 35

-    анализатор СИМ-ЗБП    от минус 10 до +40

-    относительная влажность воздуха при температуре 25 °С, %, не более    90

14    Климатическое исполнение по ГОСТ 15150: для СИМ-3Б    УХЛ4.2

для СИМ-3БП    У 3.1.

Знак утверждения типа

наносится в левом верхнем углу паспорта СНМК.413412.001 ПС и руководства по эксплуатации СНМК.413412.001 РЭ принтером и на табличке на задней панели прибора.

Комплектность

В комплект поставки анализатора входят: Анализатор СИМ-3Б (СИМ-3БП) СНМК.413412.001 Аккумулятор 3,6 В (для СИМ-3БП)

1

1

1

1 экз. 1 экз. 1 экз.

Зарядное устройство (для СИМ-3БП)

Руководство по эксплуатации СНМК.413412.001 РЭ Паспорт СНМК.413412.001 ПС Методика поверки СНМК.413412.001 МП

Поверка

осуществляется по документу СНМК.413412.001 МП «Анализаторы СИМ-ЗБ. Методика поверки», утвержденному ФГУП «СНИИМ» 13.11.2015 г.

Основные средства поверки:

Государственные стандартные образцы: ГСО 8518-2004 ОЧ-1; ГСО 8519-2004 ОЧ-2; ГСО 8520-2004 ОЧ-3.

Знак поверки наносится на нижнюю панель анализатора давлением на пломбу.

Сведения о методах измерений

Методы измерений изложены в эксплуатационной документации на анализатор.

Нормативные документы

СИМ-3Б

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Технические условия СНМК.413412.001 ТУ.
