Анализаторы СИМ-4, 26138-16

Назначение

Анализаторы СИМ-4 (далее - анализаторы) предназначены для измерения массовой доли воды в процентах в нефтепродуктах (дизельное топливо, моторное и автотракторное масла) при оперативном контроле их качества.

Описание

Принцип действия анализаторов основан на емкостном методе измерения относительной диэлектрической проницаемости обезвоженных нефтепродуктов, процентное содержание воды в которых меньше, чем 0,01 % и контролируемых нефтепродуктов.

Метод определения массовой доли воды в процентах в нефтепродуктах соответствует ГОСТ 14203-69.

Обработка результатов измерения производится процессором анализатора автоматически.

Результат измерения содержания воды в контролируемых нефтепродуктах индицируется на индикаторе в процентах и граммах на тонну.

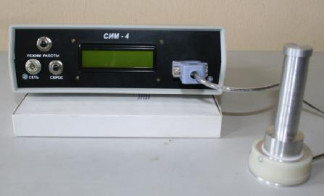

Конструктивно анализаторы состоят из измерительного прибора и первичного преобразователя , соединенных между собой кабелем.

Первичный преобразователь выполнен в виде коаксиального конденсатора. Электроды конденсатора представляют собой два коаксиально расположенных металлических цилиндра. Во время измерения пространство между электродами заполняется контролируемым нефтепродуктом.

Измерительный прибор анализатора СИМ-4 выполнен из ударопрочного полистирола.

В корпусе расположены плата индикации и плата измерительного канала анализатора. На передней и задней панелях располагаются элементы управления и регулировки, разъемы.

Программное обеспечение

Встроенное программное обеспечение (ПО) выполнено на базе процессора и осуществляет:

-    выработку системы команд, позволяющих организовать синхронизацию работы функциональных узлов анализатора;

-    выполнение расчета процентного содержания воды в контролируемых нефтепродуктах по результатам измерения диэлектрической проницаемости образцов.

Сохранение результатов измерений, ведение журнала событий в памяти процессора и последующее их считывание не предусмотрены ПО и конструкцией прибора.

Обновление ПО в процессе настройки, поверки, эксплуатации и ремонта измерителя не предусмотрено.

Возможности программного изменения поправочных коэффициентов ПО посредством органов управления и наличие интерфейсов связи не предусмотрены.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - "высокий".

Влияние встроенного ПО на процесс измерения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

1    Диапазон измерений массовой доли воды в нефтепродуктах, %    от 0,01 до 2,00

2    Пределы допускаемой относительной погрешности измерения

массовой доли воды в нефтепродуктах, %    ±10

3    Время непрерывной работы, ч, не более    8

4    Питание анализатора осуществляется от сети переменного тока

-    напряжение, В    220±33

-    частота, Гц    50±0,5

5    Мощность, потребляемая анализатором, В-А, не более    3,0

6    Габаритные размеры, мм, не более:

-    первичного преобразователя    диаметр 50, высота 115

-    измерительного блока    200х160х70

7    Масса анализатора, кг, не более    1

8    Средняя наработка на отказ, ч, не менее    5000

9    Средний срок службы, год, не менее    5

10    Среднее время восстановления работоспособного состояния после ремонта, ч, не более 1

11    Анализаторы по условиям эксплуатации соответствуют 2 группе ГОСТ 22261-94.

12    Условия эксплуатации:

-    температура окружающего воздуха, °С    от 10 до 35

-    относительная влажность воздуха при температуре 25 °С, %, не более    90

13    Климатическое исполнение по ГОСТ 15150-69    УХЛ 4.2

Знак утверждения типа

наносится в левом верхнем углу паспорта СНМК.413412.002 ПС и руководства по эксплуатации СНМК.413412.002 РЭ принтером и на табличке на задней панели прибора.

Комплектность

В комплект поставки анализатора входят:

1    Анализатор СИМ-4 СНМК.413412.002    1

2    Руководство по эксплуатации СНМК.413412.002 РЭ    1 экз.

3    Паспорт СНМК.413412.002 ПС    1 экз.

4    Методика поверки СНМК.413412.002 МП    1 экз.

Поверка

осуществляется по документу СНМК.413412.002 МП «Анализаторы СИМ-4. Методика поверки», утвержденному ФГУП «СНИИМ» 13.11.2015 г.

Основные средства поверки:

Государственные стандартные образцы: ГСО 5760-90 В-1; ГСО 5761-90 В-2; ГСО 5762-90 В-3.

Знак поверки наносится на нижнюю панель анализатора давлением на пломбу.

Сведения о методах измерений

Методы измерений изложены в эксплуатационной документации на анализатор.

Нормативные документы

ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов.

ГОСТ 14203-69 Нефть и нефтепродукты. Диэлектрический метод определения влажности.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Технические условия СНМК.413412.002 ТУ.
