Анализаторы СИМ-12, 26144-16

Назначение

Анализаторы СИМ-12 (далее - анализаторы) предназначены для измерения массовой доли механических примесей в нефтепродуктах (бензин, керосин, дизельное топливо, моторные и автотракторные масла) при оперативном контроле их качества.

Описание

Принцип действия анализаторов основан на регистрации рассеянного на механических примесях в нефтепродуктах оптического излучения инфракрасного диапазона.

Обработка результатов измерения производится процессором анализатора автоматически.

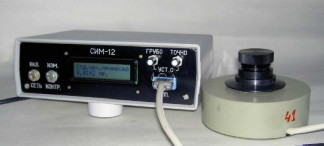

Конструктивно анализаторы состоят из оптического датчика и измерительного прибора, соединенных между собой кабелем.

Оптический датчик выполнен в металлическом корпусе цилиндрической формы. В корпусе установлены диод светоизлучающий и два фотоприемника.

В корпус устанавливается кювета с тремя линзами. Для совмещения оптической оси линз и светодиода (фотоприемников) кювета устанавливается на штифты. Для предохранения кюветы от загрязнений последняя закрывается крышкой.

Измерительный прибор выполнен в унифицированном корпусе из ударопрочного полистирола.

В корпусе расположены плата индикации и платы измерительного канала анализатора.

На передней и задней панелях располагаются элементы управления, регулировки, разъемы.

На индикаторе высвечивается значение массовой доли механических примесей в нефтепродуктах в процентах.

Программное обеспечение

Встроенное программное обеспечение (ПО) выполнено на базе процессора и осуществляет:

-    выработку системы команд, позволяющих организовать синхронизацию работы функциональных узлов анализатора;

-    выполнение расчета содержания массовой доли механических примесей в контролируемых нефтепродуктах по отношению сигналов рассеянного и прямого прохождения света в испытательной кювете.

Сохранение результатов измерений, ведение журнала событий в памяти процессора и последующее их считывание не предусмотрены ПО и конструкцией прибора.

Обновление ПО в процессе настройки, поверки, эксплуатации и ремонта измерителя не предусмотрено.

Возможности программного изменения поправочных коэффициентов ПО посредством органов управления и наличие интерфейсов связи не предусмотрены.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - "высокий".

Влияние встроенного ПО на процесс измерения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

от 0,005 до 0,1

1

Диапазон измерений массовой доли механических примесей в нефтепродуктах, %

Пределы допускаемой относительной погрешности измерения массовой доли механических примесей в нефтепродуктах, % Время непрерывной работы, ч, не более

Питание анализатора осуществляется от сети переменного тока

-    напряжение, В

-    частота, Гц

Мощность, потребляемая анализатором, В-А, не более Габаритные размеры, мм, не более:

-    первичного преобразователя

-    измерительного блока Масса анализатора, кг, не более Средняя наработка на отказ, ч, не менее Средний срок службы, год, не менее

2

3

4

5

6

7

8

9

10 11 12

±10

8

220±33 50±0,5 3,0

диаметр 110, высота 70 200х160х70 1,2 5000

5

Среднее время восстановления работоспособного состояния после ремонта, ч, не более 1 Анализаторы по условиям эксплуатации соответствуют 2 группе ГОСТ 22261-94.

Условия эксплуатации:

-    температура окружающего воздуха, °С    от 10 до 35

-    относительная влажность воздуха при температуре 25 °С, %, не более    90 Климатическое исполнение по ГОСТ 15150-69 УХЛ 4.2

Знак утверждения типа

наносится в левом верхнем углу паспорта СНМК.413311.001 ПС и руководства по эксплуатации СНМК.413311.001 РЭ принтером и на табличке на задней панели прибора.

Комплектность

В комплект поставки анализатора входят:

1    Анализатор СИМ-12 СНМК.413311.001

1

1 экз. 1 экз. 1 экз.

2    Руководство по эксплуатации СНМК.413311.001 РЭ

3    Паспорт СНМК.413311.001 ПС

4    Методика поверки СНМК.413311.001 МП

Поверка

осуществляется по документу СНМК.413311.001 МП «Анализаторы СИМ-12. Методика поверки», утвержденному ФГУП «СНИИМ» 13.11.2015 г.

Основные средства поверки:

Государственные стандартные образцы: ГСО 6460-92 МП-1; ГСО 6461-92 МП-2; ГСО 6462-92 МП-3.

Знак поверки наносится на нижнюю панель анализатора давлением на пломбу.

Сведения о методах измерений

Методы измерений изложены в эксплуатационной документации на анализатор.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

МИ 2639-2001 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах.

Технические условия СНМК.414152.001 ТУ.
