| Номер в госреестре | 26187-13 |
| Наименование СИ | Системы дозиметрического контроля |
| Обозначение типа СИ | ДБГ-УРКТ "СИММЕТ" |
| Изготовитель | ФГУП "ЦНИИчермет им.И.П.Бардина", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 06.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы дозиметрического контроля ДБГ-УРКТ «СИММЕТ» (далее - «СИММЕТ») предназначены для измерений надфоновой мощности амбиентного эквивалента дозы гамма-излучения (далее - надфоновой МЭД).
Принцип действия «СИММЕТ» основан на преобразовании энергии ионизирующих излучений в электрические импульсы с помощью пластмассовых сцинтилляционных блоков детектирования (далее - БД). БД преобразуют ионизирующее излучение, попадающее в объем сцинтиллятора, в последовательность электрических импульсов, скорость счета которых пропорциональна МЭД. Интерфейсная плата счетчиков, установленная в компьютере, трансформирует последовательность импульсов БД в коды, воспринимаемые компьютером. Компьютер по заданной программе обрабатывает поступающую информацию, рассчитывает значение фоновой МЭД в отсутствие исследуемого объекта, затем фоновое значение МЭД вычитается из значения МЭД от контролируемого объекта. При превышении значения надфоновой МЭД установленного порога компьютер вырабатывает команду на блок световой и звуковой сигнализации, срабатывание которого свидетельствует о наличии в объекте радиоактивности.
Конструктивно «СИММЕТ» состоит из двух пластмассовых сцинтилляционных БД, установленных в защитных стальных шкафах. Шкафы размещаются с противоположных сторон транспортного пути, по которому следуют на контроль объекты. В шкафах вмонтирован фотоэлектронный датчик присутствия объекта в зоне контроля.

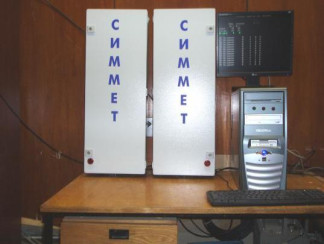

Внешний вид «СИММЕТ» и места пломбировки приведен на рисунках 1 и 2.
Программное обеспечение (ПО) SIMMET позволяет осуществлять непрерывное измерение скорости счета импульсов фона в режиме «скользящего» усреднения по каждому БД, по команде с датчика присутствия при появлении объекта наблюдения в зоне контроля обеспечивает срабатывание тревожной сигнализации при превышении заданных значений. Идентификационные данные приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Simmet | Simmet | Ver22l | CONFIG.DAT EAEBDDFA INFORM.RUS 3DA58BDB TMC12.EXE D3F9DB59 | Config.sfv Inform.sfv Tmc12.sfv |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение |
| Диапазон энергий регистрируемого ионизирующего фотонного излучения, МэВ | от 0,06 до 3,0 |
| Диапазон измерений надфоновой мощности амбиентного эквивалента дозы гамма-излучения в геометрии точечного источника на основе радионуклида Cs-137, мкЗв/ч | от 0,010 до 5,0 |
| Пределы допускаемой основной относительной погрешности измерений надфоновой мощности амбиентного эквивалента дозы гамма-излучения в геометрии точечного источника на основе радионуклида Cs-137 (при доверительной вероятности 0,95), % | ± 25 |
| Пределы допускаемой дополнительной относительной погрешности измерений надфоновой мощности амбиентного эквивалента дозы гамма-излучения (при доверительной вероятности 0,95)при изменении значения температуры воздуха в зоне контроля до 40 °С | ± 15 |
| Пределы допускаемой дополнительной относительной погрешности измерений надфоновой мощности амбиентного эквивалента дозы гамма-излучения (при доверительной вероятности 0,95)при изменении значения температуры воздуха в зоне контроля до - 40 °С | ± 20 |
| Пределы допускаемой дополнительной относительной погрешности измерений надфоновой мощности амбиентного эквивалента дозы гамма-излучения (при доверительной вероятности 0,95)при изменении значения влажности воздуха в зоне контроля до 80 % при температуре 35°С | ± 20 |
| Энергетическая зависимость чувствительности системы относительно энергии 0,662 МэВ (Cs-137) в измеряемом диапазоне энергий, %, не более | 60 |
| Минимальное приращение мощности дозы излучения на над фоном для Cs-137 в точечной геометрии, обнаруживаемое системой с вероятностью не менее 0,95 (предел обнаружения) в индикаторном режиме, нЗв/ч, не более | 2.5 |
| Минимальная величина активности радионуклидов в точечной геометрии, в любой точке между детекторами, обнаруживаемая системой в индикаторном режиме, на расстоянии 4, 5, 6 м между блоками детектирования соответственно, мкКи, не более | |
| 137Cs | 2,5; 4; 5 |
| 60Co | 1,5; 2; 3 |
| 241Am | 15; 22; 30 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | |
| - блок детектирования сцинтилляционный пластмассовый | 600x300x100 |
| - герметичный корпус с монтажной плитой для размещения блоков детектирования | 800x600x200 |
| Наименование параметра | Значение |
| - интерфейсный блок для сопряжения блоков детектирования с компьютером | 200x150x40 |
| Масса, кг, не более | |
| - блок детектирования сцинтилляционный пластмассовый | 10 |
| - герметичный корпус с монтажной плитой для размещения блоков детектирования | 15 |
| - интерфейсный блок для сопряжения блоков детектирования с компьютером | 0,5 |
| Питание осуществляется от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы, ч, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 3500 |
| Средний срок службы, лет, не менее | 10 |
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность воздуха, при температуре воздуха 25°С, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от минус 40 до 40 |
| - относительная влажность воздуха, при температуре воздуха 35°С, % | до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на боковые стороны каждого шкафа путем наклеивания самоклеющейся пленочной этикетки.
В комплект поставки «СИММЕТ» входят изделия и документы, указанные в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество, шт. | Примечание |
| Блоки детектирования пластмассовые сцинтилляционные | БДПС | 2 | |
| Датчик присутствия транспорта барьерный | Извещатель «Вектор 8-25» | 1 | * |
| Наименование | Обозначение | Количество, шт. | Примечание |
| Герметичные шкафы с встроенными блоком детектирования и датчиком присутствия | Детектор №1 Детектор №2 | 2 | |
| Компьютер персональный с встроенным интерфейсным блоком | 1 | ** | |
| Комплект соединительных кабелей | 1 | От 30 м | |
| Сетевой фильтр | Pilot-Pro | 1 | |
| Руководство по эксплуатации | РЭ 14-47.011 | 1 |
Примечание
* состоит из блока излучателя и блока фотоприемника;
** поставка принтера по согласованию с заказчиком.
осуществляется по документу РЭ.14-47.011 (Раздел 4, «Методика поверки)» «Система дозиметрического контроля ДБГ-УРКТ «СИММЕТ». Руководство по эксплуатации», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 23 января 2013г.
Основное средство поверки:
установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Рег. № 32425-06), диапазон МЭД 510-7 + 510-2 Зв/ч, пределы допускаемой относительной погрешности измерений ± 5 % (Р=0,95).
Система дозиметрического контроля ДБГ-УРКТ «СИММЕТ». Руководство по эксплуатации РЭ.14-47.011.
Нормативные документы, устанавливающие требования к системам дозиметрического контроля ДБГ-УРКТ «СИММЕТ»
ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений мощности поглощенной и эквивалентной дозы фотонного и электронного излучений».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
Система дозиметрического контроля ДБГ-УРКТ «СИММЕТ» ТУ 14-47.011-12.
осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
выполнение работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
