Номер в госреестре | 26294-14 |
Наименование СИ | Станки балансировочные |
Обозначение типа СИ | ER, ERP, ERL |
Изготовитель | "SPACE S.r.l. a socio unico", Италия |
Год регистрации | 2014 |
Срок свидетельства | 06.03.2019 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Станки балансировочные серий ER, ERP, ERL предназначены для измерений величины неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.
Принцип действия станков балансировочных серий ER, ERP, ERL основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опоры вала ротора станков балансировочных при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальных опорах вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опоры вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние, равное величине эксцентриситета этой массы, определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Станки балансировочные серий ER, ERP, ERL конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу станка с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Станки балансировочные серий ER, ERP, ERL выпускаются в следующих модификациях: ER222H, ER232H, ER234H, ER236H, ER238H, ER239H, ER248H, ER251H, ER253H, ER255H, ER270H, ER280H, ER280SH, ER320H, ER320SH, ERP248H, ERP255H, ERP239H, ERP251H, ERP270H, ERP280H, ERP280SH, ERP320H, ERP320SH, ER420HC, ERL420HC ERL430HC, ERL460HC, ERL280HC, ERL251HCD, ERL240HC, ER240HC.
Станки балансировочные модификаций ER222H, ER232H, ER234H, ER236H, ER238H, ER239H, ER248H, ER251H, ER253H, ER255H, ER270H, ER280H, ER280SH, ER320H, ER320SH, ERP248H, ERP255H, ERP239H, ERP251H, ERP270H, ERP280H, ERP280SH, ERP320H, ERP320SH предназначены для балансировки колес легковых автомобилей и микроавтобусов.
Лист № 2 Всего листов 4
Станки балансировочные модификаций ER420HC, ERL420HC ERL430HC, ERL460HC, ERL280HC, ERL251HCD, ERL240HC, ER240HC предназначены для балансировки колес грузовых автомобилей.
Выпускаемые модификации отличаются дизайнерским исполнением, типом применяемого устройства вывода и отображения информации, а также диапазоном и погрешностью измерений величины неуравновешенной массы дисбаланса.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса станка.

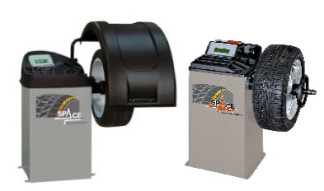

Общий вид станков балансировочных серий ER, ERP, ERL
Характеристики | Значение характеристики | ||
Модель | ER222H, ER232H, ER234H, ER236H, ER238H, ER239H, ER248H, ER251H, ER253H, ER255H, ER270H, ER280H, ER280SH, ER320H, ER320SH, ERP248H, ERP255H, ERP239H, ERP251H, ERP270H, ERP280H, ERP280SH, ERP320H, ERP320SH | ER420HC, ERL420HC ERL430HC, ERL460HC, ERL280HC, ERL251HCD, ERL240HC ER240HC | |
Диаметр обода балансируемого колеса, мм | 254-610 | 254-610 | |
Ширина обода балансируемого колеса, мм: | 38-559 | 38-559 | |
Диапазоны измерений величины неуравновешенной массы дисбаланса, г; | 0-300 | 0-999 | |
Пределы допускаемой относительной погрешности измерений величины неуравновешенной массы дисбаланса, колеса, % - для колес легковых автомототранспортных средств: - в диапазоне (0-100) г - в диапазоне (100-3 00) г - для колес грузовых автотранспортных средств: - в диапазоне (0-100) г - в диапазоне (100-3 00) г - в диапазоне (300-999) г | ±3 ±5 | ±3 ±5 ±10 | |
Диапазон измерений угла установки корректирующей массы, ..,° | 0-360 | ||
Предел допускаемой абсолютной погрешности измерений угла установки корректирующей массы, ...° | ±3 | ||
Габаритные размеры (Д хШ х В), мм, не более | 1020*1020x565 | 1850x1330x1430 | |
Максимальная масса балансируемого колеса, кг | 65 | 200 | |
Масса станка, не более, кг | 78 | 215 | |
Напряжение питания, В | 22-15% | 3x220/380 (+10/-15) % | |
Частота питающей сети, Гц | 50±1 | 50±1 | |
Рабочий диапазон температур, °С | 5-45 | 5-45 |
наносится на корпус станков балансировочных серий ER, ERP, ERL методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- станок балансировочный;
- комплект зажимных и установочных приспособлений и принадлежностей;
- руководство по эксплуатации.
осуществляется по МИ 2977-2006 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- весы неавтоматического действия по ГОСТ Р 53228-2008, класс точности -высокий;
- ротор контрольный;
- контрольные грузы массой 10 г, 50%, 100% от верхнего предела измерений станков балансировочных;
- линейка измерительная металлическая (0 - 500 мм), ПГ±0,2 мм, ГОСТ 427-75.
Методика измерений приведена в документе «Станки балансировочные серий ER, ERP, ERL. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к станкам балансировочным серий ER, ERP, ERL
1. ГОСТ 20076-2007 «Вибрация. Станки балансировочные. Характеристики и методы их проверки».
2. ГОСТ 19534-74 «Балансировка вращающихся тел. Термины».
3. Техническая документация SPACE S.r.l. a socio unico, Италия.
