Сигнализаторы-анализаторы газов ДОЗОР-С, 26325-15

Назначение

Сигнализаторы-анализаторы газов ДОЗОР-С (далее по тексту - сигнализаторы) предназначены для:

-    автоматического непрерывного измерения содержания водорода, горючих газов и паров и их совокупности, аммиака, диоксида азота, диоксида серы, диоксида углерода, кислорода, оксида азота, оксида углерода, сероводорода, хлора (далее по тексту - газы) в воздухе, в газовых смесях, в том числе в смесях дымовых (отходящих) газов;

-    измерения входных сигналов постоянного тока и постоянного напряжения;

-    контроля предельного верхнего уровня и температуры светлых нефтепродуктов, сжиженных углеводородных газов, нефти, воды и других жидких сред в различного рода резервуарах, емкостях, контейнерах и т.п.;

-    контроля наличия воды в помещении (только сигнализаторы стационарных исполнений);

-    выдачи световой и звуковой сигнализации, а также электрических сигналов на внешние устройства и коммутации внешних электрических цепей в случае выхода контролируемых и измеряемых параметров за пределы установленных значений.

Описание

Сигнализаторы являются стационарными многоканальными или индивидуальными одноканальными и многоканальными приборами.

Принцип действия измерительных преобразователей довзрывоопасной концентрации горючих газов и паров - термохимический, содержания диоксида углерода - оптический, содержания других газов - электрохимический.

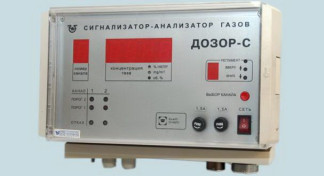

Стационарные сигнализаторы состоят из блока питания и сигнализации (далее по тексту -БПС), индикаторов наличия воды (далее по тексту - ИНВ), измерительных преобразователей (далее по тексту - ИП), измерительных преобразователей цифровых (далее по тексту - ИПЦ), индикаторов предельного уровня (далее по тексту - ИПУ), индикаторов предельного уровня и температуры (далее по тексту - ИПУТ), индикаторов температуры (далее по тексту - ИТ), индикаторов предельного уровня цифровых (далее по тексту - ИПУц), индикаторов предельного уровня и температуры цифровых (далее по тексту - ИПУТц) и индикаторов температуры цифровых (далее по тексту - ИТц).

Индивидуальные сигнализаторы состоят из блока измерений и сигнализации (далее по тексту - БИС), зарядного устройства (далее по тексту - ЗУ) и имеют встроенные или выносные ИП.

В корпусах блоков БПС и БИС размещаются элементы электронной схемы, цифровое от-счетное устройство, световые индикаторы питания и срабатывания сигнализации, звуковое сигнальное устройство и другие элементы.

Составные части сигнализатора являются взрывозащищенными.

Маркировка взрывозащиты при поставке в Российскую Федерацию и страны СНГ:

Ех

[Exia]IIB";

блока БПС - [ExiaJIIC";

-    измерительных преобразователей ИП-CnHm, ИП-СН4, ИП-С02, ИПЦ-CnHm, ИПЦ-СН4,

ИПЦ-С02 - "falExibdIIBT4";

-    измерительных преобразователей ИП-CnHm, ИП-Н2 - "HlExibdIICT4";

-    измерительных преобразователей ИП-CO, ИП-С12, ИП-H2S, ИП-ЫН3, ИП-NO, ИП-NO2, ИП-02, nn-S02, ИПЦ-СО, ИПЦ-С12, ИПЦ-ШБ, ИПЦ-ЫНЗ, ИПЦ-NO, ИПЦ-Ж)2, ИПЦ-02,

- блока БПС - "

ИПЦ-802 и индикаторов наличия воды ИНВ - "Д. 0ExiaIIBT4";

- измерительных преобразователей ИП-СО, ИП-С12, HTI-H2S, HI1-NH3, HQ-N02, ИП-02,

Hn-S02 - "И 0ExiaIICT5";

_ -БИС с чувствительными элементами СО, С12, H2S, NH3, N0, N02, 02, S02 -

"В lExibIIBT4 X";

-БИС с чувствительными элементами CnHm, СН4, С02 - "l*il ExibdIIBT4 X". Сигнализаторы выпускаются в следующих исполнениях: ДОЗОР-С - стационарные сигнализаторы, ДОЗОР-С-П - индивидуальные одноканальные, ДОЗОР-С-М - индивидуальные многоканальные, ДОЗОР-С-Мц - индивидуальные многоканальные цифровые.

Исполнения сигнализаторов различаются номенклатурой и количеством ИП, функциональными возможностями или конструкцией корпуса и параметрами выходных сигналов, видами взрывозащиты, габаритными размерами и массой составных частей.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Сигнализаторы-анализаторы газов ДОЗОР-С имеют встроенное программное обеспечение, разработанное предприятием-изготовителем.

Программное обеспечение идентифицируется после включения сигнализатора путем нажатия кнопки ВВЕРХ и вывода на экран версии программного обеспечения.

Уровень защиты «высокий» по Р.50.2.077-2014 (установлена система защиты микроконтроллера от чтения и записи LOCK1 и LOCK2).

Влияние программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Количество измерительных каналов стационарных сигнализаторов - от одного до шестидесяти двух (в зависимости от заказа).

Диапазоны измерений:

-    довзрывоопасной концентрации горючих газов и паров - от 0 до 50 % нижнего концентрационного предела распространения пламени (далее по тексту - НКПР);

-    объемной доли водорода - от 0 до 2,0 %;

3    3

-    массовой концентрации аммиака - от 0 до 120 мг/м или от 0 до 1500 мг/м ;

33

-    массовой концентрации диоксида азота - от 0 до 15 мг/м , или от 0 до 40 мг/м , или от 0 до 1000 мг/м3;

33

-    массовой концентрации диоксида серы - от 0 до 120 мг/м или от 0 до 5000 мг/м ;

-    объемной доли диоксида углерода - от 0 до 1 %, или от 0 до 5 %, или от 0 до 20 %, или от 0 до 100 %;

-    объемной доли кислорода - от 0 до 30 %, или от 15 до 100 %, или от 1 до 14 %;

-    объемной доли метана - от 0 до 5 % или от 0 до 100 %;

33

-    массовой концентрации оксида азота - от 0 до 30 мг/м , или от 0 до 40 мг/м , или от 0 до 300 мг/м3;

33

-    массовой концентрации оксида углерода - от 0 до 120 мг/м , или от 0 до 500 мг/м , или от 0 до 2000 мг/м3, или от 0 до 10000 мг/м3;

33

-    массовой концентрации сероводорода - от 0 до 50 мг/м или от 0 до 150 мг/м ;

33

-    массовой концентрации хлора - от 0 до 5 мг/м или от 0 до 20 мг/м .

Пределы допускаемой основной погрешности и пределы времени установления показаний Т0,9 приведены в таблице 2.

Таблица 2 - Пределы допускаемой основной погрешности и пределы времени установления показаний

Количество порогов срабатывания сигнализации - от 2 до 4.

Время срабатывания сигнализации для водорода, горючих газов и паров - не более 15 с.

Диапазоны изменения выходного сигнала постоянного тока - от 0 до 5 мА или от 4 до 20 мА (в зависимости от исполнения).

Выходной цифровой сигнал - RS 232 или RS 485 (в зависимости от исполнения).

Габаритные размеры, мм, не более:

блока БПС - 455 х 315 х 185 или 370 х 305 х 155 или 360 х 320 х 120 или 300 x 220 x 150 или 295 x 250 x 165 (в зависимости от исполнения);

ИП - 120 x 125 x 140;

ИПЦ - 105 х 105 х 115 мм;

ИПУ, ИПУТ, ИПУц, ИПУТц - 0115 х 825;

ИТ - 105 х 120 х 115;

ИТц - 215 х 40 х 61;

БИС - 195 х 95 х 65 (для индивидуальных одноканальных сигнализаторов), 205 х 205 х 86 (для индивидуальных многоканальных сигнализаторов), 65 х 193 х 40 (для индивидуальных многоканальных цифровых сигнализаторов);

ИНВ - диаметр 100 х 80.

Масса, кг, не более: блока БПС - 8,0;

ИП, ИПЦ, ИНВ - 0,4;

ИПУ, ИПУТ, ИТ, ИПУц, ИПУТц, ИТц - 4,0;

БИС - 0,6 (для индивидуальных одноканальных сигнализаторов) и 2,0 (для индивидуальных многоканальных сигнализаторов);

ЗУ - 0,2.

Знак утверждения типа

наносится на корпус блока БПС или БИС и на эксплуатационную документацию печатным способом.

Комплектность

В комплект поставки сигнализаторов входят:

-    сигнализатор-анализатор газов ДОЗОР-C - 1 шт. (исполнение - в соответствии с заказом);

-    комплект монтажных частей - 1 компл. (для стационарных сигнализаторов);

-    комплект запасных частей, инструмента и принадлежностей - 1 компл. (для стационарных сигнализаторов);

-    аккумуляторная батарея - 1 шт. (для стационарных сигнализаторов, в зависимости от исполнения);

-    зарядное устройство - 1 шт. (для индивидуальных сигнализаторов, в зависимости от исполнения);

-    камера поверочная - 1 шт. (по отдельному заказу, в зависимости от исполнения);

-    руководство по эксплуатации - 1 экз. (в зависимости от исполнения);

-    паспорт - 1 экз.( в зависимости от исполнения);

-    методика поверки - 1 экз.

Поверка

осуществляется по документу 554-12-10 "Метрология. Инструкция. Сигнализаторы-анализаторы газов ДОЗОР-С. Методика поверки", утвержденному ГП «Укрметртестстандарт» 24.09.2015 г.

Основные средства поверки:

-    ГСО-ПГС №№ 10541-2014, 10547-2014;

-    поверочный нулевой газ (воздух) по ТУ 6-21-5-82 и азот особой чистоты в баллоне под давлением, ГОСТ 9293-74.

Сведения о методах измерений

приведены в документе «Сигнализаторы-анализаторы газов ДОЗОР-С - х - 20 - х23х - х - х ДОЗОР-С - х - 21 - х36х - х - х. Руководство по эксплуатации. АГАТ.468514.004-36 РЭ. IP 65».

Нормативные и технические документы, устанавливающие требования к сигнализаторам-анализаторам газов ДОЗОР-С

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

ГОСТ Р 52350.29.2-2010 «Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода»

ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

ТУ У 30987251.004-2001.
