| Номер в госреестре | 26382-12 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | VLF-R |
| Изготовитель | ООО "Спутник", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 09.07.2017 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые VLF-R (далее - счетчики) предназначены для измерений объема холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.
Принцип действия счетчика основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии протекающей воды. Поток воды направляется через рассекатель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка с прикрепленным к ней магнитом. Количество оборотов крыльчатки пропорционально объему протекающей через счетчик воды.
Счетчик представляет собой одноструйный сухоходный счетчик, состоящий из измерительной камеры, внутри которой имеется крыльчатка, магнитной муфты и счетного механизма с индикаторным устройством.
На одной оси с крыльчаткой установлена магнитная муфта, бесконтактно передающая момент вращения зубчатой звездочке счетного механизма, которая обеспечивает повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов.
Счетчик имеет встроенный во входной патрубок сетчатый фильтр для защиты от попадания в камеру крупных механических частиц. Вокруг магнитной муфты установлены стальные кольца антимагнитной защиты для предотвращения попыток воздействия магнитным полем на работу счётного механизма. Конструкция счетчика обеспечивает опломбирование регулирующего устройства и счетного механизма от несанкционированного вмешательства.

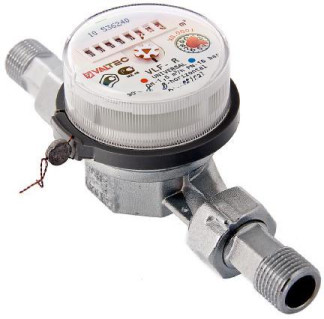

Внешний вид и место пломбирования счетчика показаны на рисунке 1.
Счетчики: мод. VLF-R-С предназначены для холодной воды; мод. VLF-R-W - для горячей воды;
мод. VLF-R-UNIVERSAL универсальные (далее - VLF-R-U) и мод. VLF-R-UNIVERSAL I универсальные с импульсным выходом (далее - VLF-R-U I) - для холодной и горячей воды.
Счетчики имеют исполнения, отличающиеся диаметром условного прохода (Ду) 15, 20 мм.
Счетчики мод. VLF-R-U I имеют импульсный выход, позволяющий осуществлять дистанционную регистрацию объема воды. Импульсный выход обеспечивается герконовым преобразователем (вес импульса 10 дм /имп). Схема бесконтактного импульсного выхода решена по стандарту NAMUR (DIN EN 50227, DIN 192234) с возможностью контроля считывающим устройством обрыва провода и короткого замыкания. Для этого в цепь геркона включены два дополнительных сопротивления.
Счетное устройство изолировано от измеряемой среды прозрачной крышкой с уплотнительным кольцом.
Корпус счетчика соединяется со счетным устройством пластмассовым кольцом:
- синего цвета для счетчиков холодной воды мод. VLF-R-С;
- красного цвета - для счетчиков горячей воды мод. VLF-R-W;
- серого цвета - для счетчиков холодной и горячей воды универсальных мод. VLF-R-U (I). Счетное устройство для определения объема воды в м имеет восемь роликов и один
стрелочный указатель.
Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3Ду, после - не менее 1Ду.
Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.
Класс точности счетчиков по ГОСТ Р 50193.1 при горизонтальной установке - В, при вертикальной установке - В или А.
Основные метрологические и технические характеристики счетчиков приведены в таблице 1.
Таблица 1-Основные метрологические и технические характеристики
| Наименование и размерность параметра | Значение параметра для моделей | |
| Обозначение модели счетчика | VLF-R-d5/1,5, | VLF-R^20/ 2,5, |
| VLF-R-W15/1,5, | VLF-R-W20/2,5, | |
| VLF-R-U (I) 15/1,5, | VLF-R-U (I)20/2,5, | |
| 1 | 2 | 3 |
| Диаметр условного прохода (Ду), мм (дюйм) | 15 (1/2) | 20 (3/4) |
| Расход воды (Q), м /ч: Минимальный Qmin: класс А (вертикальная установка) | 0,06 | 0,10 |
| класс В (горизонтальная установка) | 0,03 | 0,05 |
| Переходный Qt: класс А (вертикальная установка) | 0,15 | 0,25 |
| класс В (горизонтальная установка) | 0,12 | 0,20 |
| Номинальный Qn | 1,5 | 2,5 |
| Максимальный Qmax | 3,0 | 5,0 |
| Порог чувствительности, м3/ч, не более | 0,01 | 0,02 |
| Потеря давления, МПа(бар), не более: при номинальном расходе Qn; | 0,025(0,25) | |
| при максимальном расходе Qmax | 0,1(1,0) | |
| Максимальное рабочее давление воды, МПа (бар), не более | 1,6(16) | |
| Емкость счетного устройства, м3 | 99999,9999 | |
| Цена деления младшего разряда счетного устрой- | 0 0001 | |
| ства, м | ~ 5 ~ ~ | |
| Масса счетчика, г, не более, | 430* | 510* |
| Габаритные размеры, мм, не более: длина | 80 (160); 110 (190)** | 105 (190)** |
| высота | 71 | 71 |
| ширина | 65 | 73 |
| 1 | 2 | 3 |
| Присоединительная наружная резьба корпуса, дюйм | 3/4 | 1 |
Примечания: * без переходных элементов;
**по отдельному заказу счетчики могут комплектоваться полусгонами и обратным клапаном.
Пределы допускаемой относительной погрешности счетчиков, %:
- в диапазоне расходов от Qmin до Qt
±5;
±2.
57000;
86000.
12.
- в диапазоне расходов от Qt до Q max , включительно Средняя наработка на отказ, ч, не менее: - для счетчиков горячей воды
- для счетчиков холодной воды
Полный средний срок службы, лет
Условия эксплуатации:
- диапазон рабочих температур воды, °С:
для счетчиков холодной воды для счетчиков горячей воды для счетчиков универсальных
5 - 40; 30-90; 5 - 90; 5 - 50; 80.
- диапазон температуры окружающего воздуха, °С
- относительная влажность при температуре 35 °С, %, не более
Знак утверждения типа наносят на счетчик методом флексографии и на титульный лист эксплуатационной документации методом печати.
Таблица 2 - Комплектность счетчика
| Наименование | Количество | Примечание |
| Счетчик холодной и горячей воды крыльчатый VLF- R | 1 шт. | |
| Паспорт | 1экз. | |
| Переходники (накидная гайка со штуцером и прокладкой (полусгон)) | 2 компл. | по отдельному заказу |
| Встраиваемый обратный клапан | 1 шт. | по отдельному заказу |
| Индивидуальная упаковка | 1шт. | |
| Наклейки цветные (красного цвета - для горячей воды; синего цвета - для холодной) | 2 шт. | мод. VLF-R-U (I) |
| Методика поверки | 1 экз. | на партию |
Осуществляется по методике МП2550-0196-2012 «Счетчики холодной и горячей воды крыль-чатые VLF-R. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 13.04.2012 г..
Основные средства поверки:
установка поверочная для счетчиков воды JOS-40, диапазон измерения расхода (0,02-20) м3/ч, основная относительная погрешность измерения расхода воды ± 0,4 %.
Методика прямых измерений изложена в документе «Технический паспорт. Счетчики холодной и горячей воды крыльчатые VLF- R».
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым VLF- R
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4 ТУ 4213-001-15184106-2012 «Счетчики холодной и горячей воды крыльчатые VLF-R . Технические условия».
при выполнении государственных учетных операций.
