| Номер в госреестре | 26397-18 |
| Наименование СИ | Пиранометры |
| Обозначение типа СИ | Пеленг СФ-06 |
| Изготовитель | ОАО "Пеленг", Беларусь, г.Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 27.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пиранометры «Пеленг СФ-06» (далее по тексту - пиранометры) предназначены для измерений энергетической освещенности, создаваемой солнечным излучением в диапазоне длин волн от 0,3 до 2,4 мкм.
Принцип действия головки пиранометра основан на преобразовании манганин-константановыми термобатареями головки пиранометра энергетической освещенности, создаваемой солнечным излучением, в электрический сигнал аналоговой формы. Далее сигнал с головки пиранометра поступает на вход аналого-цифрового преобразователя блока электронного трехканального, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного трехканального в виде мгновенного значения напряжения постоянного тока. Блок электронный трехканальный может быть подключен к ПЭВМ по интерфейсу RS-485 через расширитель портов MOXA. С помощью программного обеспечения (далее - ПО) результаты измерений могут отображаться на экране монитора ПЭВМ и сохраняться в архив.
Пиранометры, в зависимости от комплектности, могут состоять из головки пиранометра (с крышкой), блока электронного трехканального, расширителя портов MOXA и ПО для ПЭВМ.
Пиранометры могут иметь три различных исполнения:
- исполнение 6251.00.00.000 состоит из головки пиранометра (с крышкой), блока электронного трехканального, расширителя портов MOXA, программного обеспечения;
- исполнение 6251.00.00.000-01 состоит из головки пиранометра (с крышкой);
- исполнение 6251.00.00.000-02 состоит из головки пиранометра (с крышкой), блока электронного трехканального, программного обеспечения.

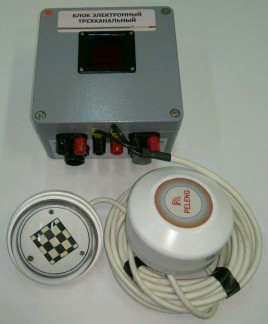

Общий вид пиранометров приведен на рисунке 1.
Место пломбирования ОТК, место поверительного клейма головки пиранометра и схема с указанием места пломбирования блока электронного трехканального приведена на рисунке 2.
место пломбирования
БЛОК ЭЛЕКТРОННЫМ ТРЕХКАНАЛЬНЫЙ
шш
Пиранометры «Пеленг СФ-06» имеют автономное ПО «Peleng Meteo», которое обеспечивает управление работой пиранометров «Пеленг СФ-06», а также сбор, обработку, передачу и хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «PelengMeteo.exe» |
| Номер версии (идентификационный номер) ПО | не ниже 2.5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, мкм | от 0,3 до 2,4 |
| Диапазон измерений энергетической освещенности, кВт/м2 | от 0,01 до 1,60 |
| Пределы допускаемого отклонения от линейности в диапазоне измерений энергетической освещенности, кВт/м2 | ±0,01 |
| Коэффициент преобразования головки при нормальном падении радиации на приемник, мВ-м2/кВт, не менее | 8 |
| Время установления выходного сигнала, с, не более | 50 |
| Выходное сопротивление головки, Ом, не более | 60 |
| Пределы допускаемой основной относительной погрешности при измерении энергетической освещенности, % | ±11 |
| Пределы допускаемой дополнительной относительной погрешности пиранометра при измерении энергетической освещенности, вызванной отклонением температуры окружающего воздуха от 20 °С (на каждые 10 °С в диапазоне рабочих условий применения), % | ±1,5 |
| Пределы допускаемой абсолютной погрешности блока электронного трехканального при измерении напряжения в диапазоне от 0,05 до 26,00 мВ, мВ | ±(0,0008^изм*+0,020) |
| *иизм -напряжение на входе блока электронного трехканального, мВ | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжений питания от сети постоянного тока, В | от 21,6 до 26,4 |
| Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015: - головка - блок электронный трехканальный | IP58 IP53 |
| Наработка на отказ, ч, не менее | 5000 |
| Срок службы, лет, не менее | 6 |
| Условия эксплуатации: О/'ч -температура воздуха, C -относительная влажность воздуха, %, не более | от -50 до +50 98 при +25°C |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - головка | 0 105x95 |
| - блок электронный трехканальный | 185x160x95 |
| - присоединительный размер оправы термобатареи | 0 48+0,2 |
| Масса, кг, не более: | |
| - головка | 1,1 |
| - блок электронный трехканальный | 2,4 |
наносится на табличку головки пиранометра и на документацию (руководство по эксплуатации, паспорт) типографским способом.
Таблица 4 - Комплектность пиранометров «Пеленг СФ-06»
| Наименование | Обозначение | Вариант исполнения | ||
| 6251 | .00.00.000- | |||
| - | 01 | 02 | ||
| Головка пиранометра (с крышкой) | 6251.01.00.000 | 1 | 1 | 1 |
| Блок электронный трехканальный | 6251.02.50.000 | 1 | - | 1 |
| Программное обеспечение (Диск DVD-RW 4,7 Gb) | 1530.100230519. 6284-90 | 1 | - | 1 |
| Комплект запасных частей и инструмента: | 6251.05.00.000 | 1 | 1 | 1 |
| Ключ специальный | 6251.05.00.001 | 1 | 1 | 1 |
| Кольцо | 6251.05.00.002 | 1 | 1 | 1 |
| Комплект монтажных частей: | 6251.04.00.000 | 1 | - | 1 |
| Кабель питания | 6251.04.00.200 | 1 | - | 1 |
| Кабель № 3 | 6251.04.00.500 | 1 | - | 1 |
| Кабель № 4 | 6251.04.00.600 | 1 | - | 1 |
| Расширитель портов MOXA* | 1 | - | ||
| Коробка (для головки пиранометра) | 6251.03.01.000 | 1 | 1 | 1 |
| Чехол (для головки пиранометра) | 6251.03.01.002 | 1 | 1 | 1 |
| Коробка (для блока электронного трехканального) | 6251.02.30.000 | 1 | - | 1 |
| Чехол (для блока электронного трехканального) | 6251.02.30.004 | 1 | - | 1 |
| Чехол (для кабелей) | 6251.02.30.004-01 | 1 | - | 1 |
| Руководство по эксплуатации | 6251.00.00.000 РЭ | 1 | 1 | 1 |
| Методика поверки** | МП.МН 1376-2004 (с извещением об изменении №22017) | 1 | 1 | 1 |
| Паспорт (со свидетельством о поверки) | 6251.00.00.000 ПС | 1 | 1 | 1 |
| Чехол (для документации) | 6251.00.00.001 | 1 | 1 | 1 |
| * - Конфигурация уточняется при заказе. ** - Допускается комплектовать с РЭ. | ||||
осуществляется по документу МП.МН 1376-2004 «Пиранометр «Пеленг СФ-06». Методика поверки» (с извещением об изменении №2-2017), утвержденному БелГИМ 29.09.2017 г. Основные средства поверки:
рабочий эталон 2-го разряда единицы энергетической освещенности по ГОСТ 8.195-2013; вольтметр универсальный В7-65, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20250-06;
гигрометр-термометр цифровой ГТЦ-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33994-07;
барометр рабочий сетевой БРС-1М-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 16006-97;
секундомер электронный «Интеграл С-01», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44154-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и головку пиранометра.
приведены в эксплуатационном документе.
ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм
ТУ РБ 100230519.174-2003 Пиранометр «Пеленг СФ-06». Технические условия
