| Номер в госреестре | 26428-14 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | 4УРИ |
| Изготовитель | ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2014 |
| Срок свидетельства | 27.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы 4УРИ, предназначены для измерения переднего и заднего углов зубьев круглых, рамных и ленточных плоских пил для распиловки древесины.
Физическая величина - плоский угол (...°).
Принцип действия прибора основан на совмещении измерительной поверхности ножа прибора с передней (или задней) поверхностью зуба пилы и непосредственном отсчете показаний размера измеряемого угла по шкале углов в соответствующей ее части против штриха на дуге, соответствующего данному числу зубьев круглой пилы или штриха со знаком да при измерении рамных и ленточных пил. Прибор 4УРИ устанавливается на два смежных зуба пилы.

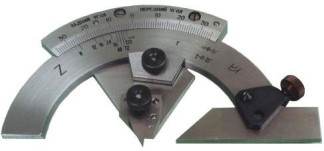

Прибор 4УРИ состоит из сектора со шкалой передних и задних углов и дуги со шкалой чисел зубьев. Сектор перемещается по дуге и закрепляется в требуемом положении прижимом. К торцу дуги с помощью хомутика и винта крепится линейка. По пазу планки, закрепленной на секторе, перемещается нож, устанавливаемый на определенную высоту в зависимости от высоты зубьев измеряемой пилы и закрепляемый винтом.
Число модификаций - 1.
"%ф.
'mmhi
| Наименование параметра | Значение |
| Диапазон измерения углов | от 0° до 35° |
| Пределы допускаемой абсолютной погрешности | ± 20’ |
| Цена деления шкалы углов | 1° |
| Диапазон значений шкалы количества зубьев (для круглых пил) | 8, 12, 16, 24, 36, 48, 72, 120 |
| Габаритные размеры (длина хширинахвысота) | не более 120х73х14 мм |
| Масса | не более 0,18 кг |
| Средний срок службы угломера | не менее 3 лет |
| Наименование параметра | Значение |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха | (20± 15)°С не более 80 % |
| П р и м е ч а н и е - Штрих со знаком «да» используется при измерении углов рамных и ленточных пил. | |
Знак утверждения типа наносят на прибор методом наклейки и на титульный лист эксплуатационного документа типографским способом.
В комплект поставки входят: прибор 4УРИ, руководство по эксплуатации, футляр.
осуществляется по разделу 5 документа 4УРИ.000 РЭ «Прибор 4УРИ. Руководство по эксплуатации», утверждённому ГЦИ СИ ФБУ «Кировский ЦСМ» в январе 2014 г.
Перечень эталонов, применяемых при поверке: меры плоского угла Н1- 2 ГОСТ 2875-88.
4УРИ.000 РЭ «Прибор 4УРИ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам 4УРИ
ТУ 3949-013-60632410-2013 «Прибор 4УРИ. Технические условия».
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
Приборы 4УРИ применяются в лесопильном производстве вне сферы государственного регулирования обеспечения единства измерений.
