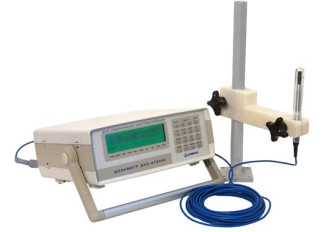

Дозиметры ДКС-АТ5350, 26433-19

Тип

КОП

(IEEE 488.1, IEEE 488.2)

«Стык С2» (RS-232C)

Аналоговый выход

ДКС-АТ5350

Есть

Есть

Есть

ДКС-АТ5350/1

Нет

Есть

Нет

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АТ5350Жет

Номер версии (идентификационный номер) ПО

Sep 4

Цифровой идентификатор ПО

19112

Алгоритм вычисления контрольной суммы исполняемого кода

16 разр. КС

Наименование характеристики

Значение

Диапазоны измерений мощности кермы в воздухе рентгеновского и гамма-излучения в поддиапазонах:

-    с камерой ТМ32002

-    с камерой ТМ23361

-    с камерой ТМЗ 0001-10

-    с камерой ТМЗ 1010

-    с камерой ТМ23342

«низкий»

«средний»

«высокий»

от 0,12 до 2 Гр/мин от 6 до 300 Гр/мин от 30 до 500 Гр/мин от 0,2 до 10 кГр/мин

от 0,4 до 200 мкГр/мин

от 0,04 до 3 мГр/мин

от 0,012 до 6 мГр/мин

от 1,2 до 600 мГр/мин

от 0,6 до 300 мГр/мин

от 0,06 до 30 Гр/мин

от 0,003 до 1,5 Гр/мин

от 0,3 до 150 Гр/мин

от 0,02 до 10 Гр/мин

от 2 до 1000 Гр/мин

Пределы допускаемой относительной погрешности при измерении мощности кермы в воздухе рентгеновского и гамма-излучения, %

±3

Диапазоны измерений кермы в воздухе рентгеновского и гамма-излучения в поддиапазонах:

-    с камерой ТМЗ2002

-    с камерой ТМ23361

-    с камерой ТМЗ 0001-10

-    с камерой ТМЗ 1010

-    с камерой ТМ23342

«низкий» от 0,05 до 2,5 мкГр от 2 до 100 мкГр

«высокий» от 0,5 до 250 мкГр от 0,02 до 10 мГр

от 0,1 до 5 мГр

от 1 до 500 мГр

от 0,5 до 25 мГр

от 0,005 до 2,5 Гр

от 3 до 150 мГр

от 0,03 до 15 Гр

Пределы допускаемой относительной погрешности при измерении кермы в воздухе рентгеновского и гамма-излучения, %

±3

Диапазоны измерений кермы в воздухе рентгеновского и гамма-излучения методом численного интегрирования мощности кермы в поддиапазонах:

-    с камерой ТМЗ2002

-    с камерой ТМ23361

-    с камерой ТМЗ 0001-10

-    с камерой ТМЗ 1010

-    с камерой ТМ23342

«низкий»

«средний»

«высокий»

от 20 мГр до 2 кГр от 1 Гр до 300 кГр от 5 Гр до 1,5 МГр

от 0,05 мкГр до 150 мГр

от 5 мкГр до 3 Гр

от 2 мкГр до 6 Гр

от 0,2 мГр до 600 Гр

от 0,1 мГр до 300 Гр

от 10 мГр до 30 кГр

от 0,5 мГр до 1,5 кГр

от 50 мГр до 150 кГр

от 3 мГр до 9 кГр

от 300 мГр до 900 кГр

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности при измерении кермы в воздухе рентгеновского и гамма-излучения методом численного интегрирования мощности кермы, %

±3

Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ

от 0,008 до 1,33

Энергетическая зависимость (относительно энергии 662 кэВ гамма-излучения радионуклида 137Cs), %, не более:

-    в диапазоне энергий рентгеновского и гамма-излучения от 0,03 до 1,33 МэВ с камерой ТМ32002

-    в диапазоне энергий рентгеновского и гамма-излучения от 0,1 до 1,33 МэВ с камерами ТМ30001-10, ТМ23361, ТМ31010

-    в диапазоне энергий рентгеновского и гамма-излучения от 0,03 до 0,1 МэВ с камерами ТМ30001-10, ТМ23361, ТМ31010

±5

±4

±6

Энергетическая зависимость (относительно эффективной энергии спектра рентгеновского излучения 17 кэВ) в диапазоне энергий рентгеновского излучения от 0,008 до 0,035 МэВ с камерой ТМ23342, %, не более

±5

Нелинейность в нормальных условиях измерений, %, не более

±0,5

Время установления рабочего режима, мин, не более

15

Время непрерывной работы, ч, не менее

24

Нестабильность показаний за 24 ч, %, не более

0,5

Наименование характеристики

Значение

Диапазоны измерений и пределы допускаемой погрешности при измерении силы постоянного тока:

-    от 1х10-14 до 1 х 10-13 А

-    от 1х10-13 до 1х10-10 А

-    от 1х10-12 до 1х10-8 А

-    от 1 х 10-10 до 1 х 10-6 А

±(0,5 % от 1Х + 5 ед.мл.разр.)

±(0,5 % от 1Х + 1 ед.мл.разр.)

±(0,25 % от 1Х + 1 ед.мл.разр.)

±(0,1 % от 1Х + 1 ед.мл.разр.), где 1Х - значение измеряемой силы постоянного тока

Диапазоны измерений и пределы допускаемой погрешности при измерении электрического заряда:

-    от 1 х 10-14 до 1 х 10-13 Кл

-    от 1 х 10-13 до 1 х 10-10 Кл

-    от 1 х 10-12 до 1 х 10-8 Кл

±(0,5 % от 0Х + 5 ед.мл.разр.)

±(0,5 % от 0Х + 1 ед.мл.разр.)

±(0,25 % от 0Х + 1 ед.мл.разр.), где 0Х - значение измеряемого электрического заряда

Диапазоны измерений и пределы допускаемой погрешности при измерении электрического заряда методом численного интегрирования тока:

-    от 2х10-13 до 1 х 10-5 Кл

-    от 2х10-11 до 2х10-10 Кл

-    от 2х10-10 до 1 х 10-3 Кл

-    от 2х10-9 до 2х10-8 Кл

-    от 2х10-8 до 1 х 10-1 Кл

±(0,5 % от 0Х + 1 ед.мл.разр.) ±(0,5 % от 0Х + 1 ед.мл.разр.) ±(0,25 % от 0Х + 1 ед.мл.разр.) ±(0,5 % от 0Х + 1 ед.мл.разр.) ±(0,1 % от 0Х + 1 ед.мл.разр.)

Диапазон воспроизведения напряжения постоянного тока на аналоговом выходе, В

от -10,000 до +10,000

Пределы допускаемой относительной погрешности при воспроизведении напряжения постоянного тока на аналоговом выходе

±(0,05 % от Ивых + 0,03 % от Ик), где ивых - номинальное значение устанавливаемого

напряжения постоянного тока на аналоговом выходе, В;

ик - конечное значение диапазона, В

Диапазон воспроизведения напряжения постоянного тока положительной и отрицательной полярности на выходе встроенного источника высокого напряжения, В

от 1 до 500

Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока положительной и отрицательной полярности на выходе встроенного источника высокого напряжения

±(0,2 % от Ином + 0,1 % от Ик), где ином - номинальное значение устанавливаемого напряжения постоянного тока на выходе встроенного источника высокого напряжения, В; ик - конечное значение диапазона, В

Наименование характеристики

Значение

Паразитный ток утечки и дрейф

электрического заряда блока

измерительного

электрометрического (без

подключённой камеры) при

нормальных условиях в течение

1 мин измерения, не более:

- в режиме измерения силы постоянного тока, А

1х10-15

- в режиме измерения электрического заряда, Кл

6хЮ'14

Нормальные условия измерений:

- температура окружающего

воздуха, °С

от +15 до +25

- относительная влажность

воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Наименование характеристики

Значение

Г абаритные размеры блока измерительного электрометрического (ДХШ*В) (без подключённой камеры), мм, не более

294x175x335

Масса блока измерительного электрометрического (без подключённой камеры), кг, не более

4,5

Напряжение питания от сети переменного тока, В

от 195 до 253

Мощность, потребляемая от сети переменного тока напряжением 230 В, В А, не более

12

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 25 °С без конденсации влаги, %, не более

-    атмосферное давление, кПа

от 0 до +40 90

от 84 до 106,7

Наименование

Обозначение

Количество на исполнение ТИАЯ.412118.009

Примечание

-

01

Блок измерительный электрометрический

ТИАЯ.411131.001

1

-

Блок измерительный электрометрический

ТИАЯ.411131.001-01

-

1

Камера ионизационная 0,02 см3 1)

ТМ23342

1 4)

1 4)

PTW-Freiburg

Камера ионизационная 0,125 см3 1)

ТМ31010 2)

1 4)

1 4)

PTW-Freiburg

Камера ионизационная

3 1)

0,6 см с кабелем 10 м ’

ТМ30001-10 3)

1 4)

1 4)

PTW-Freiburg

Камера ионизационная 30 см3 1)

ТМ23361

1 4)

1 4)

PTW-Freiburg

Камера ионизационная 1000 см3 1)

ТМ32002

1 4)

1 4)

PTW-Freiburg

Кабель удлинительный 10 м 1)

T2954/K2-10

1 4)

1 4)

PTW-Freiburg

Кабель удлинительный 20 м 1)

T2954/K2-20

1 4)

1 4)

PTW-Freiburg

Комплект запасных частей

и принадлежностей

ТИАЯ.411914.002

1

-

Комплект запасных частей

и принадлежностей

ТИАЯ.411914.002-01

-

1

Руководство по эксплуатации. Часть 1

ТИАЯ.412118.009 РЭ

1

1

Руководство по эксплуатации. Часть 2

ТИАЯ.412118.009 РЭ1

1

1

Методика поверки

МП.МН 1239-2003 (ТИАЯ.412118.009 МП)

1

1

Упаковка

ТИАЯ.305649.011

1

1

Дипломат

1)    Поставляется по заказу.

2)    Допускается поставка ионизационной камеры ТМ31002.

3)    Допускается поставка ионизационных камер ТМ30010-10, ТМ30013-10, ТМ30006-10.

4)    Количество по заказу.
