Комплексы измерительные СКАТ, 26524-15

Назначение

Комплексы измерительные «СКАТ» предназначены для:

-    непрерывного автоматического измерения массовой концентрации оксида азота (NO), диоксида азота (NO2), аммиака (NH3), оксида углерода (СО), диоксида углерода (СО2), диоксида серы (SO2), сероводорода (H2S), озона (O3), формальдегида (CH2O), метана (СН4), суммы углеводородов (ЕСН) в пересчете на метан и суммы углеводородов за вычетом метана (ЕНСН) в атмосферном воздухе;

-    сбора, регистрации, обработки, визуализации, хранения полученных данных, представления полученных результатов в различных форматах;

-    передачи по запросу накопленной информации на внешний удаленный компьютер (сервер) по проводным и беспроводным каналам связи (телефоны, GSM каналы, LAN, интернет).

Описание

Принципы действия измерительных каналов комплекса приведены в таблице 1.

Таблица 1. Перечень СИ и принцип действия

В состав комплекса измерительного «СКАТ» входят:

• средства измерения - автоматические измерительные приборы, размещенные на приборных стойках;

•    система пробоотбора и пробоподготовки - пробоотборные зонды ПЗ ВЗ «ПРОБА» для отбора проб воздуха на вход газоанализаторов с опцией подогрева и осушки пробы, которые могут быть размещены на стационарных, маршрутных и передвижных постах наблюдения за уровнем загрязнения атмосферы;

•    система сбора данных и регистратор данных, входящие в состав программноаппаратного комплекса ПАК 8816.

•    вспомогательное и дополнительное оборудование (по выбору заказчика).

Измерительные приборы имеют следующие виды выходных сигналов: интерфейс RS-

485 (протокол Modbus); токовый, аналоговый сигнал (4-20 мА или 0-5 мА), а также имеют возможность пересчета данных к температуре 0 оС и давлению 760 мм.рт.ст. в соответствии с требованиями РД 52.04.186-89.

Измерительный комплекс «СКАТ» может иметь от двух до двенадцати измерительных каналов из числа указанных в таблице 1, которые размещаются в стойках.

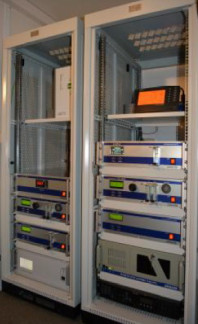

Внешний вид комплекса приведен на рис. 1.

Программное обеспечение

Комплексы измерительные «СКАТ» имеют:

-    встроенное программное обеспечение средств измерений (СИ), входящих в состав комплексов и приведенных в описании типа СИ.

-    встроенное программное обеспечение системы сбора данных и регистратора данных ПО «ПАК 8816» (свидетельство о государственной регистрации № 2009614469, исполнительный файл SkatOpcService.exe).

В программное обеспечение регистратора данных входят:

-    операционная система Microsoft Windows;

-    Microsoft SQL Server 2005 Express;

-    Internet Information Services (IIS) фирмы Microsoft;

-    Lectus Modbus OPC/DDE server фирмы LectusSoft;

-    SkatOpcServer.exe (для работы комплексов «СКАТ»);

-    web-сервис автономной станции (для работы комплексов «СКАТ»).

Программное обеспечение осуществляет функции:

-    сбор информации от измерительной аппаратуры;

-    преобразование в физические величины выходных сигналов измерительной аппаратуры.

-    обработку (усреднение), визуализацию и хранение данных в энергонезависимом запоминающем устройстве;

-    предоставление информации по запросу пользователя на внешний удаленный компьютер по проводным и беспроводным каналам связи.

-    просмотр текущих и архивных данных в виде таблицы с возможностью автоматического обновления страницы просмотра;

-    просмотр результатов сбора данных за выбранный интервал времени в виде отчетов (ТЗА-4, отчет за сутки с периодом усреднения 20 минут, отчет за месяц с суточным усреднением);

-    поддержку одновременной работы нескольких пользователей;

-    просмотр данных, не прибегая к установке дополнительного ПО на рабочем месте;

-    графическое представление архивных данных (графики, роза ветров, роза концентраций);

-    отображение графиков с уровнями ПДК, нормировка графиков по значениям соответствующих ПДК;

-    просмотр отчета о тревогах (превышение ПДК), экспорт в формат MS Exсel;

-    экспорт отчетов за месяц, за сутки, ТЗА-4 и таблицы архивных данных в формат MS Exсel. таблицы архивных данных могут быть также экспортированы в формат HTML;

-    вывод отчетов и графиков на печать;

-    регистрацию новых пользователей;

-    настройку прав доступа пользователей к данным от определенных станций;

-    индивидуальную настройку цветовой схемы графиков;

-    возможность оперативного оповещения о превышении ПДК для каждого пользователя;

-    передачу данных по GPRS/EDGE/3G и по Ethernet на сервер объединения и хранения

данных;

-    сохранение и передачу координат точки проведения измерений;

-    контроль целостности программных кодов ПО;

-    контроль общих неисправностей.

Комплексы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - высокий по Р 50.2.077—2014.

Влияние встроенного ПО учтено при нормировании метрологических характеристик

комплекса.

Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2.

Метрологические и технически характеристики

1.    Основные метрологические характеристики измерительных каналов комплекса «СКАТ» приведены в таблице 3.

2.    Предел допускаемой вариации показаний измерительных каналов: 0,5 доли от пределов допускаемой основной погрешности.

3.    Пределы допускаемого изменения выходного сигнала измерительных каналов за 7 суток непрерывной работы: ± 0,5 доли от пределов допускаемой основной погрешности.

плекса «СКАТ».

Таблица 3. Диапазоны измерений и пределы допускаемой основной погрешности ком-

4.    Пределы допускаемой дополнительной погрешности измерительных каналов от изменения температуры окружающей среды от 20 °С, в пределах рабочих условий эксплуатации на каждые 10 °С, ± 0,5 доли от пределов допускаемой основной погрешности.

5.    Предел суммарной дополнительной погрешности измерительных каналов от влияния неизмеряемых компонентов, указанных в таблице 3.4. ИРМБ. 416143.001 РЭ, в анализируемой газовой смеси: 1,0 доли от пределов допускаемой основной погрешности.

6.    Предел допускаемого времени установления показаний измерительных каналов Т0,9 и время прогрева приведены в таблице 4.

Таблица 4. Время установления показаний измерительных каналов Т0,9 и время прогрева.

7.    Питание всех средств измерения, используемых в комплексе, от сети переменного тока (230 ± 23) В, частотой (50 ± 1) Гц.

8.    Габаритные размеры, масса и потребляемая электрическая мощность (приборных стоек) приведены в таблице 5.

Таблица 5. Габаритные размеры, масса и потребляемая электрическая мощность (приборных стоек)_

9.    Условия эксплуатации:

-    диапазон температур окружающей среды, °С от 10 до 35,

-    диапазон относительной влажности окружающего воздуха при 25 °С, % от 15 до 98 (без конденсации влаги),

-    диапазон атмосферного давления, кПа от 84 до 106,7.

10.    Параметры и состав анализируемого воздуха (на входе пробоотборного зонда):

-    диапазон температур, °С от минус 50 до 50;

-    относительная влажность, % до 98 (без конденсации влаги);

-    диапазон атмосферного давления, кПа 84 - 106,7

-    перечень и предельное содержание неизмеряемых компонентов в анализируемой газовой среде в соответствии с нормами, указанными в таблице 3.4. ИРМБ. 416143.001 РЭ.

Лист № 6 всего листов 7

11.    Средняя наработка на отказ (при доверительной вероятности 0,95), не менее: 24000 ч

12.    Средний срок службы комплекса, не менее:    8 лет

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную на приборной стойке комплекса.

Комплектность

Таблица 6. Комплект поставки комплекса измерительного «СКАТ».

Поверка

Осуществляется по документу МП-242-1818-2014 «Комплексы измерительные «СКАТ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 27 октября 2014 г.

Основные средства поверки:

-    генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001ТУ (№ 46598-11 в Госрее-стре РФ) в комплекте со стандартными образцами состава: газовые смеси CO/N2, NO/N2, NO2/N2, SO2/N2, NH3/N2, H2S/N2, CO2/N2, выпускаемые по ТУ 6-16-2956-92;

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (термодиффузионный) по ШДЕК.418319.009 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков (ИМ) формальдегида по ИБЯЛ .418319.013 ТУ;

-    генератор озона ГС-024-1 по ТУ 4215-012-23136558-2002 (№ 23505-08 в Госреестре СИ РФ), диапазон измерений (0-500) мкг/м , пределы относительной погрешности ±5%;

-    стандартные образцы состава: газовые смеси СН4/воздух по ТУ 6-16-2956-92;

-    поверочный нулевой газ - воздух по ТУ 6-21-5-82, генератор нулевого воздуха мод. ZAG7001 фирмы Environnement s.a;

-    азот газообразный по ГОСТ 9293-74.

Сведения о методах измерений

Методика измерений приведена в документе «Комплекс измерительный «СКАТ». Руководство по эксплуатации» ИРМБ.416143.001.РЭ.

Нормативные и технические документы, устанавливающие требования к комплексам измерительным СКАТ

1.    ГОСТ 8.578-2008 ГСИ «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2.    ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха».

3.    РД 52.04.186-89 «Руководство по контролю загрязнения атмосферы».

4.    Комплекс измерительный «СКАТ». Технические условия ТУ 4215-014-231365558-2003.

Рекомендации к применению

при осуществлении деятельности в области охраны окружающей среды.
