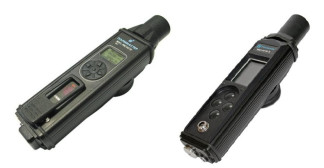

Дозиметры-радиометры поисковые МКС-РМ1401К, 26600-15

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Программа микропроцессора (РМ1401К, РМ1401КР)

ТИГР.00022.00.02.4-19

v. 1.9

Программа микропроцессора (РМ1401 КМ) Программа микропроцессора (РМ1401К-3,

ТИГР.00022.00.02.7-29

v. 2.9

РМ1401К-3А, РМ1401К-3М, РМ1401К-3Р) Программа микропроцессорная блока де-

ТИГР. 00054.00.02-106

v. 1.06

тектирования гамма (CsI)

Программа микропроцессорная блока де-

ТИГР.00022.00.02.8-04

v. 0.4

тектирования нейтронов (He)

Программа микропроцессорная блока де-

ТИГР.00022.00.02.1-09

v. 0.9

тектирования нейтронов (Li)

Программа микропроцессорная блока де-

ТИГР.00017.00.02.3-02

v. 0.2

тектирования гамма (GM)

ТИГР.00045.00.02.1-03

v. 3.0

Наименование ПО

Версия ПО

Имя файла

Версия

файла

Контрольная сумма

Метод расчета контрольной суммы

Программа пользователя РМ1401К PoliIdentify Software

1.0.X.Y*

PM1401KDR

V.dll

1.0.5.0

7142314d28c1d05ba8

1cbcfc83df9738**

MD5

Текущий номер версии ПО «PoliIc приемке»

*Г де Х=(от 0 до9), Y =(от 0 до9)

** Контрольная сумма относится к i

entify Software» указан в в разделе 12 РЭ «Свидетельство о гекущей версии ПО

Наименование ПО

Версия ПО

Имя файла

Версия

файла

Контрольная сумма

Метод расчета контрольной суммы

Программа пользователя

PM1401K-3 Built-in Software

1.0.X.Y*

PM1401K

3Library.d

ll

1.0.0.5

a49443a72e7b7458631

3cb3c63d3121b**

MD5

Текущий номер версии ПО «PM1401K3 Built-in Software» во о приемке».

*Г де Х=(от 0 до9), Y =(от 0 до9)

** Контрольная сумма относится к текущей версии ПО

указан в в разделе 6 ПС «Свидетельст-

Наименование характеристики

Значение характеристики

Диапазон измерений МАЭД фотонного излучения, все модификации, мЗв/ч:

от 110-4 до 1102

Пределы допускаемой основной относительной погрешности измерений МАЭД фотонного излучения, все модификации, %

±(15 + К/ Н ),

где Н - измеренное значение МАЭД, мЗв/ч;

К - коэффициент равный 0,0015 мЗв/ч

Диапазон измерений плотности потока альфа-излучения

239„ -1 -2

Pu, мин -см

от 15,0 до 105

Пределы допускаемой основной относительной погрешности измерений плотности потока альфа- излучения

239тл о /

по Pu, %

± (20 + А/ф), где ф - измеренная плотность

потока альфа излучения,

-1 -2 мин -см ;

А - коэффициент равный 450 мин-1-см-2

Диапазон измерений плотности потока бета- излучения

90 о _i_90v -1 -2 Sr+ Y, мин -см

от 6,0 до 105

Пределы допускаемой основной относительной погрешности измерений плотности потока бета- излучения по (90Sr+90Y), %

± (20 + А/ф), где ф - измеренная плотность

потока бета излучения,

-1 -2 мин -см ;

А - коэффициент равный 60 мин-1-см-2

Диапазон энергий регистрируемого фотонного излучения, МэВ

от 0,015 до 15,0

Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (137Cs) в режиме измерений фотонного излучения, %:

Наименование характеристики

Значение характеристики

- в диапазоне энергий от 0,015 до 0,045 МэВ;

± 40

- в диапазоне энергий от 0,045 до 15,0 МэВ

± 30

Диапазон регистрации нейтронного излучении я в режиме индикации, МэВ

от 2,510-8 до

14

Диапазон энергий регистрируемого бета-излучения, МэВ

от 0,15 до 3,5 МэВ

Коэффициент вариации в режиме измерений при доверительной вероятности 0,95, %, не более

± 10

Диапазон индикации средней скорости счета

при регистрации фотонного излучения в режиме поиска, с-1

от 1,0 до 9999

Диапазон индикации средней скорости счета при регистрации нейтронного излучения в режиме поиска, с-1

МКС-РМ1401К, МКС-РМ1401КР, МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А

от 0,01 до 999

Диапазон индикации средней скорости счета при регистрации гамма-, альфа- и бета- излучений в режиме поиска, с-1

от 1,0 до 2,7-105

Чувствительность к фотонному излучению в режиме поиска, с-1/(мкЗв/ч), не менее:

-    для 241Am

-    для 137Cs

200,0

200,0

Чувствительность к нейтронному излучению в режиме поиска, имп-см2, не менее:

-    для Pu-a-Be

МКС-РМ1401К, МКС-РМ1401КР, МКС-РМ1401К-3Р,

МКС-РМ1401К-3

МКС-РМ1401К-3А

-    для тепловых нейтронов МКС-РМ1401К МКС-РМ1401КР МКС-РМ1401К-3 МКС-РМ1401К-3Р МКС-РМ1401К-3А

-    для Pu-a-Be (при использовании с камерой- замедлителем) МКС-РМ1401К

МКС-РМ1401КР

МКС-РМ1401К-3, МКС-РМ1401К-3Р МКС-РМ1401К-3А

0,1

0,09

0,06

7.0

5.0

4.0 3,5

1.0

1,0

1,2

0,6

0,1

239 2

Чувствительность к альфа-излучению (по Pu), имп-см , не менее

0,5

Чувствительность приборов к бета-излучению (по 90Sr+90Y), имп-см2, не менее

3,5

Количество сохраняемых в энергонезависимой памяти сцин-тилляционных спектров, не менее МКС-РМ1401К, МКС-РМ1401КР, МКС-РМ1401КМ МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А МКС-РМ1401К-3М

99

1000

Наименование характеристики

Значение характеристики

Количество каналов накопления сцинтилляционных спектров

1024

Энергетическое разрешение при регистрации сцинтилляционных спектров по линии 0,662 МэВ (137Cs), %, не более

9,0

Предел допускаемой основной погрешности характеристики преобразования (интегральной нелинейности - ИНЛ) при регистрации сцинтилляционных спектров, %, не более

1,0

Идентификация радионуклидного состава вещества МКС-РМ1401К, МКС-РМ1401КР, МКС-РМ1401КМ

МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А МКС-РМ1401К-3М

Осуществляется по накопленным сцинтилляционным спектрам гамма- излучения с помощью компьютеров iPAQ Pocket PC или РС

Осуществляется контроллером дозиметра

Пределы допускаемой дополнительной относительной погрешности измерений МАЭД фотонного излучения, плотности потока альфа- и бета-излучений, %:

- при изменении температуры окружающего воздуха от нормальной до минус 20°С и от нормальной до 50 °С

± 10

- при относительной влажности окружающего воздуха 95 % при 35 °С

± 10

- при изменении напряжения питания от номинального значения до крайних значений напряжения питания при измерении МАЭД фотонного излучения

± 10

- при изменении напряжения питания от номинального значения до крайних значений напряжения питания при измерении плотности потока альфа- и бета- излучений

±5 (от предела допускаемой основной погрешности)

- при воздействии магнитных полей промышленной частоты напряженностью 400 А/м

± 5

- при воздействии радиочастотных электромагнитных полей

± 5

Диапазон измерений УА (ОА) радионуклида 137Cs в геометрии сосуда Маринелли 0,5 л, плотность счетного образца 1,0 г/см , Бк/кг (Бк/л):

МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А, МКС-РМ1401К-3М

от 102 до 105

Пределы допускаемой основной относительной погрешности измерений УА (ОА) радионуклидов 137Cs, % МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А, МКС-РМ1401К-3М

± ( 30 + К / А ), где К - коэффициент, равный 2000 Бк/кг(Бк/л);

А - измеренная удельная активность, Бк/кг(Бк/л)

Наименование характеристики

Значение характеристики

Обмен информацией с персональным компьютером:

- по ИК каналу связи с помощью стандартного IrDA адаптера МКС-РМ1401К, МКС-РМ1401КР, МКС -РМ1401 КМ

есть

МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А,

МКС-РМ1401К-3М

нет

- по радиоканалу (Blue Tooth);

МКС-РМ1401К, МКС-РМ1401КР, МКС-РМ1401КМ

есть

МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А,

МКС-РМ1401К-3М

нет

- по USB интерфейсу

МКС-РМ1401К, МКС-РМ1401КР, МКС-РМ1401КМ

нет

МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А,

МКС-РМ1401К-3М

есть

Рабочие условия эксплуатации дозиметра:

от минус 30 до 50

- температура окружающего воздуха, °С

(при температуре окружающего воздуха от минус 30 до минус

20 °С дозиметры работают только в режиме поиска источни

ков у- и нейтронного излучений)

- относительная влажность при температуре воздуха 35 °С, %

до 95

от 84 до 106,7

- атмосферное давление, кПа

Номинальное напряжение питания постоянного тока, В

МКС-РМ1401К, МКС-РМ1401КР, МКС-РМ1401КМ (один эле

1,5

мент питания типа АА)

МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А,

3,0

МКС-РМ1401К-3М (два элемента питания типа АА)

Степень защиты, обеспечиваемая корпусом дозиметра

IP65

Г абаритные размеры (длина х ширина х высота), мм, не более МКС-РМ1401К, МКС-РМ1401КР, МКС-РМ1401КМ

247 х 60 х 63

МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А,

МКС-РМ1401К-3М

262 х 60 х 65

Масса, кг, не более

МКС-РМ1401К, МКС-РМ1401КР, МКС-РМ1401КМ

0,65

МКС-РМ1401К-3, МКС-РМ1401К-3Р, МКС-РМ1401К-3А,

МКС-РМ1401К-3М

0,82

Показатели надежности:

- средняя наработка на отказ, ч, не менее

20 000

- средний срок службы, лет, не менее

10

- среднее время восстановления, мин, не более

60

Обозначение

Наименование, тип

Количество на модификацию, шт

МКС-

РМ140

1К

МКС-РМ140 1 КР

МКС-РМ140 1 КМ

МКС-РМ140 1 К-3

МКС-

РМ140

1К-3Р

МКС-

РМ140

1К-3А

МКС

РМ1

401К

-3М

ТИГР.412114.00

8

Дозиметр-

радиометр

поисковый

МКС-

РМ1401К

1

-

-

-

-

-

-

ТИГР.412114.008

-10

Дозиметр-

радиометр

поисковый

МКС-

РМ1401КР

-

1

-

-

-

-

-

ТИГР.412114.008

-08

Дозиметр-

радиометр

поисковый

МКС-

РМ1401К-М

-

-

1

-

-

-

-

ТИГР.412114.039

-01

Дозиметр-

радиометр

поисковый

МКС-

РМ1401К-3

-

-

-

1

-

-

-

ТИГР.412114.039

-02

Дозиметр-

радиометр

поисковый

МКС-

РМ1401К-3Р

-

-

-

-

1

-

-

ТИГР.412114.039

-03

Дозиметр-радиометр поисковый МКС-РМ1401К-3А

-

-

-

-

-

1

-

ТИГР.412114.039

-04

Дозиметр-радиометр поисковый МКС-РМ1401К-3М

-

-

-

-

-

-

1

ТИГР.425549.001

-02

Сигнализатор

вибрацион

ный

1

1

1

1

1

1

1

Адаптер инфракрасного

канала связи

1)

1

1

1

-

-

-

-

Обозначение

Наименование, тип

Количество на модификацию, шт

МКС-

РМ140

1К

МКС-

РМ140

1КР

МКС-

РМ140

1КМ

МКС-

РМ140

1К-3

МКС-

РМ140

1К-3Р

МКС-

РМ140

1К-3А

МКС-

РМ1401К

-3М

Элемент питания Energizer L91BP-2 AA2)

1

1

1

2

2

2

2

ТИГР.735231.058

Фильтр a-излучения № 1

5

5

5

5

5

5

5

ТИГР.735231.071

Фильтр a-излучения № 2

5

5

5

5

5

5

5

ТИГР.305561.115

Штатив

-

-

-

1

1

1

1

ТИГР.757513.112

Кольцо № 1

1

1

1

1

1

1

1

ТИГР.301111.015

Кольцо № 2

1

1

1

1

1

1

1

ТИГР.757513.114

Кольцо № 3

1

1

1

1

1

1

1

ТИГР.301413.060

Камера- замедлитель 1)

-

-

-

1

1

1

-

ТИГР.301413.192

Камера- замедлитель 1)

1

1

-

-

-

-

-

ТИГР.425550.005

Контрольный источник 1) (ОСГИ 3-1)152Eu

1

1

1

-

-

-

-

ТИГР.425550.005

Контрольный источник (ОСГИ

3-1 152Eu) 1)

1

1

1

-

-

-

-

Калибровочное устройство 1)

1

1

1

1

1

1

1

ТИГР.304092.023

Удлинитель

телескопиче-

ский1)

-

-

-

1

1

1

1

ТИГР.304592.009

-01

Удлинитель

телескопиче

ский^

1

1

1

-

-

-

-

ТИГР.735231.097

Сосуд

Мари-

нелли

-

-

-

3

3

3

3

ТИГР.412114.008

РЭ

Руководство по эксплуатации^

1

1

1

-

-

-

-

ТИГР.412114.039

ПС

Пас

порт

3)

-

-

-

1

1

1

1

Обозначение

Наименование, тип

Количество на модификацию, шт

МКС-

РМ140

1К

МКС-

РМ140

1КР

МКС-

РМ140

1КМ

МКС-

РМ140

1К-3

МКС-

РМ140

1К-3Р

МКС-

РМ140

1К-3А

МКС-

РМ140

1К-3М

ТИГР.305555.0

14

Электронный носитель (пользовательские программы)

1

1

1

-

-

-

-

ТИГР.412114.0 39 КРЭ

Краткое руководство по эксплуатации

-

-

-

1

1

1

1

ТИГР.305555.5

02

Электронный носитель (Руководство по эксплуатации, Руководство пользователя)

-

-

-

1

1

1

1

-

Компьютер Pocket РС iPAQ Н5550 1Х

4)

1

1

1

-

-

-

-

ТИГР.305641.0

40

Упаковка

1

1

1

1

1

1

1

1)    Поставляется по требованию потребителя, по отдельному заказу;

2)    Допускается применение других элементов питания, аналогичных по параметрам;

3)    В состав входит методика поверки;

4)    Допускается применение других компьютеров, аналогичных по параметрам.
