| Номер в госреестре | 26715-18 |
| Наименование СИ | Анеморумбометры |
| Обозначение типа СИ | Пеленг СФ-03 |
| Изготовитель | ОАО "Пеленг", Беларусь, г.Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 30.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анеморумбометры «Пеленг СФ-03» (далее - анеморумбометры) предназначены для дистанционных измерений параметров ветрового потока: мгновенной, максимальной и средней скоростей и направления ветра, регистрации и отображения информации на внешних устройствах.
Принцип действия анеморумбометров состоит в преобразовании механического воздействия ветрового потока в оптические, а затем в электрические сигналы, в цифровой код с выводом на монитор ПК и сохранением на жестком диске ПК. Анеморумбометры позволяют измерять скорость и направление ветра посредством анемометра (скорость) и румбометра (направление ветра).
Анеморумбометры состоят из следующих основных блоков: анемометра, румбометра, блока измерения с траверсой, блока питания.
При вращении зубчатого диска, закрепленного внутри корпуса анемометра, происходит прерывание светового потока от светодиода к фототранзистору. Блок измерения считает количество импульсов, прошедших за каждые 3 секунды, и преобразовывает их в значение скорости ветра.
Закрепленный на оси внутри корпуса румбометра оптронный датчик «угол-код» выдает шестиразрядный позиционный код, описывающий положение флюгарки. Блок измерения преобразовывает этот код в угловое значение направления ветра.
Данные измерений передаются через определенные временные интервалы или по запросу. Для обмена информацией анеморумбометры имеют последовательные интерфейс V.23
и RS 485.

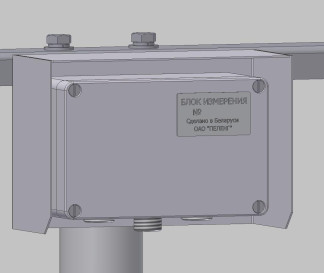

Общий вид анеморумбометра представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
2
1 - румбометр, 2 - анемометр, 3 - блок питания, 4 - блок измерения Рисунок 1 - Общий вид анеморумбометра «Пеленг СФ - 03»
Место нанесения знака поверки (клейма-наклейки) указано на рисунке 3.
Программное обеспечение (далее - ПО) анеморумбометров состоит из метрологически значимого всторенного ПО, предназначенного для обработки измерительной информации от первичного измерительного преобразователя и выдачи информации в линию связи и метрологически незначимого внешнего ПО, предназначенного для отображения и хранения результатов измерений на ПК.
Конструкция анеморумбометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Защита встроенного ПО реализована изготовителем на этапе производства путём пломбирования прибора.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Встроенное ПО | Внешнее ПО |
| Номер версии (идентификационный номер) ПО | 001 и выше | 3.0.0.2 и выше |
Нормирование метрологических характеристик анеморумбометра проведено с учётом того, что встроенное ПО является неотъемлемой частью анеморумбометров.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «Высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон непрерывных измерений мгновенной скорости ветра, осредненных за 3 с, м/с | от 1 до 55 |
| Пределы допускаемой погрешности измерений мгновенной скорости -абсолютная, в диапазоне от1 до10 м/с включ., м/с -относительная, в диапазоне от св.10 до 55 м/с, % | ±0,5 ±5,0 |
| Диапазон непрерывных измерений направления ветра, осредненных за 3 с, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений направления ветра, градус | ±5 |
| Разрешающая способность -по скорости ветра, м/с; -по направлению ветра, градус | 0,1 6,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Период обновления данных, с, не более | 15 |
| Электрическое питание от сети переменного тока, | |
| напряжение, В | от 207 до 253 |
| Потребляемая мощность, Вт, не более | 25 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 53 |
| Габаритные размеры (длина; ширина; высота), мм, не более | |
| -анемометра | 375;325;325 |
| -румбометра | 554;626;87 |
| -блока питания | 155;300;230 |
| -блока измерения (с траверсой) | 125;890; 165 |
| Масса, кг, не более | |
| -анемометра | 1,1 |
| -румбометра | 1,6 |
| -блока питания | 4,6 |
| -блока измерений (с траверсой) | 4,0 |
| Условия эксплуатации | |
| -температура воздуха, C; | от -50 до +50 |
| -относительная влажность воздуха, %, не более | 98 при температуре воздуха +25 oC |
| -атмосферное давление, кПа | от 66 до 106,7 |
| Наименование характеристики | Значение |
| Условия транспортирования -температура воздуха, oC; -относительная влажность воздуха, %, не более | от -60 до +50 95 при температуре воздуха +35 oC |
| Средняя наработка на отказ, ч | 8000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации и на шильдик, крепящийся на блок измерения, типографским методом.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество | |
| Вариант исполнения 6440.00.00.000- | |||
| - | 01 | ||
| Блок измерения параметров ветра: | 6440.02.00.000 | 1 | 1 |
| Румбометр | 6440.02.01.000 | 1 | 1 |
| Анемометр | 6440.02.02.000 | 1 | 1 |
| Траверса | 6440.02.03.000 | 1 | 1 |
| Блок измерения | 6440.02.04.000 | 1 | 1 |
| Блок питания | 6440.03.00.000 | 1 | |
| Коробка распределительная | 6440.09.00.000 | 1 | |
| Комплект монтажный | 6440.05.00.800 | 1 | 1 |
| Комплект запасных частей, инструмента и принадлежностей | 6440.06.00.000 | 1 | 1 |
| Комплект тары | 6440.07.00.000 | 1 | 1 |
| Блок сопряжения | 6255.00.00.000 | 1* | 1* |
| Блок сопряжения | 6435.08.02.000 | 1* | 1* |
| Табло информационное | 6444.00.00.000 | 1* | 1* |
| Огонь заградительный | 6254.00.00.600 | 1* | 1* |
| Коробка распределительная в сборе | 6440.10.00.000 | 1* | 1* |
| Мачта метеорологическая «М-82» ИРШЯ 061.000.000 | - | 1* | 1* |
| Программное обеспечение | 1530.100230519.6284-01 | 1 | 1 |
| Эксплуатационная документация | |||
| Руководство по эксплуатации | 6440.00.00.000 РЭ | 1 | 1 |
| Формуляр | 6440.00.00.000 ФО | 1 | 1 |
| Методика поверки | МП. МН 986-2001 (с извещением об изменении № 3-2016) | 1 | 1 |
| * Поставляются согласно договору на поставку | |||
осуществляется по документу МП МН 986-2001 «Анеморумбометры «Пеленг СФ-03». Методика поверки» (с извещением об изменении № 3-2016), утвержденному Научно-исследовательским центром испытаний средств измерений и техники БелГИМ 28.12.2016 года.
Основные средства поверки:
- аэродинамическая измерительная установка-рабочий эталон 1 разряда по ГОСТ Р 8.886-2015 с диапазоном воспроизведений скорости воздушного потока от 1 до 55 м/с;
- поворотное устройство (круговой лимб) с погрешностью не более ±1°.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ТУ РБ 100230519.165-2000 Анеморумбометры «Пеленг СФ-03». Технические условия
