| Номер в госреестре | 26818-20 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ИД |
| Изготовитель | Общество с ограниченной ответственностью «Поинт» (ООО «Поинт»), Республика Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 14.12.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ИД (далее - датчики) предназначены для непрерывного измерения и преобразования величины измеряемого параметра — абсолютного, избыточного давления, в том числе разрежения, давления-разрежения, гидростатического давления и разности давлений в унифицированный электрический выходной сигнал постоянного тока или напряжения постоянного тока или цифровой сигнал для передачи данных по протоколам HART или по интерфейсу RS-485 Modbus.
Датчики применяются для автоматизации, управления, регулирования и контроля технологических процессов, учета расхода газов, жидкостей и пара, уровня, плотности жидкостей функционально связанных с давлением или разностью давлений в различных отраслях промышленности, хозяйственной деятельности и коммунального хозяйства, в том числе и на взрывопожароопасных производствах.
Принцип действия датчика основан на использовании тензометрического либо емкостного метода измерений давления.
Датчик состоит из чувствительного элемента и электронного преобразователя, помещенного в корпус.
Датчики выпускаются в следующих модификациях:
ИД-S — малогабаритные датчики избыточного давления;
ИД^м - датчики давления стандартного исполнения;
ИД^к - датчики давления стандартного исполнения;
ИД-F — интеллектуальные датчики давления.
Датчики предназначены для измерений избыточного, вакуумметрического, вакуумметрического-избыточного (И), абсолютного (А) и дифференциального (Р) давления.
Датчики модификации «И» могут применяться для измерений гидростатического давления жидкостей в открытых емкостях.
Датчики предназначены для работы в нейтральных средах, а также агрессивных средах, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими. Для отделения преобразователей от среды измерений с неблагоприятными параметрами, такими как высокая химическая активность, низкая или высокая температура, повышенная вязкость, загрязнение, вибрация и т.п., используются специальные разделители.
Датчики выпускаются с возможностью перенастройки диапазона и могут быть совмещены с цифровым протоколом передачи данных HART или по интерфейсу RS-485 Modbus.
Датчики могут изготавливаться со встроенным жидкокристаллическим индикатором или светодиодным индикатором.
Метрологические характеристики светодиодных и жидкокристаллических индикаторов не нормируются.
Датчики изготавливаются с применением видов взрывозащиты по ГОСТ 31610.02014 (IEC 60079-0) (далее - взрывозащищенные). Взрывозащищенные датчики соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0-2014.
Взрывозащищенные датчики изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
1Ex db DDC T6...T1 Gb X, 1Ex db IIB T6...T1 Gb Х, 1Ex db ППА T6...T1 Gb Х, Ех tb IIIC T85oC...T450°C Db Х, Ех tb IIIB T85oC...T450°C Db Х, Ех tb IIIA T85°C... T450°C Db Х по ГОСТ IEC 60079-1-2011;
- видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:
0Ех ia IIC T6...T1 Ga Х, 0Ех ia IIB T6...T1 Ga Х, 0Ех ia ППА T6...T1 Ga Х, Ех ia IIIC T85°C...T450°C Da Х, Ех ia IIIB T85°C...T450°C Da Х, Ех ia IIIA T85°C...T450°C Da Х по ГОСТ 31610.11-2014 (IEC 60079-11-2011).
Кроме того, взрывозащищенные датчики изготавливаются с совмещенными вышеуказанными видами взрывозащиты и маркировкой взрывозащиты:
1Ex db ia IIC T6...T1 Gb Х, 1Ex db ia IIB T6...T1 Gb Х, 1Ех db ia ППА T6...T1 Gb Х, Ех tb ia IIIC T85°C...T450°C Db Х, Ех tb ia IIIB T85°C...T450°C Db Х, Ех tb ia IIIA T85°C...T450°C Db Х.
Взрывозащищенные датчики могут применятся во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ IEC 60079-10-1-2011, а также в зонах, опасных по воспламенению горючей пыли (зоны 20, 21, 22) в соответствии с требованием ГОСТ IEC 61241-1-2-2011 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Датчики соответствуют требованиям технического регламента таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

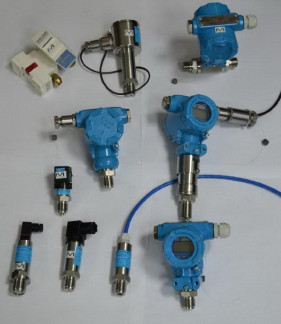

Общий вид датчиков, место пломбирования и нанесения клейма представлен на рисунке 1.
Датчики имеют метрологически значимое встроенное программное обеспечение (ПО). Встроенное программное обеспечение преобразователей давления используется для установки рабочих параметров измерений, самодиагностики и передачи данных.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Наименование программного обеспечения | ИД-F |
| Идентификационное наименование программного обеспечения | ID F Metrolog |
| Номер версии (идентификационный номер) программного обеспечения, не ниже | V1.00 |
| Цифровой идентификатор программного обеспечения | B76A |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | Двухбайтовый циклический код (CRC-16-CCITT) |
При работе датчика пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики датчика. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 ГСИ «Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и основные технические характеристики преобразователей давления приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики преобразователей давления.
| Наименование характеристики | Значение | |||||||
| Модификация | ||||||||
| ИД-S | ИД-F | ИД^м ИД^к | ||||||
| И | А | Р | И | А | Р | |||
| Диапазон измерений/ установленный диапазон, (измеряемый параметр), МПа | от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,0 от 0 до 2,5 | от -0,1 до 100 | от 0,01 до 16 | от 0,004 до 16 | от -0,1 до 100 | от 0,01 до 16 | от 0,004 до 16 | |
| Пределы допускаемой основной приведенной погрешности от диапазона измерений выходного сигнала, ±Y, % | ±0,5 ±1 | ±0,075 ±0,1 ±0,15 ±0,2 ±0,25 ±0,5 ±1 | ±0,2 ±0,25 ±0,5 ±1 | |||||
| Дополнительная погрешность датчиков, вызванная изменением температуры окружающего воздуха на каждые 10 C в рабочем диапазон температур, % | Пределы допускаемой основной погрешности, % | Дополнительная погрешность, % | ||||||
| ±0,075 | ±0,075 | |||||||
| ±0,1 | ±0,1 | |||||||
| ±0,15 | ±0,15 | |||||||
| ±0,2 | ±0,2 | |||||||
| ±0,25 | ±0,25 | |||||||
| ±0,5 | ±0,45 | |||||||
| ±1 | ±0,6 | |||||||
| Выходные сигналы: - постоянного электрического тока, мА - напряжения постоянного электрического тока, В - цифровые сигналы | от 4 до 20; от 0 до 5; от 0 до 10; от 0 до 20; от 0,2 до 10; от 0,4 до 2; от 0,2 до 5; HART-протокол; Modbus | |||||||
Примечания:
Датчики могут быть изготовлены с различными диапазонами измерений, находящимися внутри указанного диапазона;
И - избыточное давление (вакуумметрическое, вакуумметрическое-избыточное)
А - абсолютное давление Р - разность давлений
Для датчиков с функцией перенастройки погрешность рассчитывается по формуле: у'=у для коэффициента перенастройки от 1:1 до 3:1; у'=2*у для коэффициента перенастройки от 3:1 до 10:1.
Коэффициент перенастройки = РШах/Рн
у' - погрешность датчика для перенастроенного диапазона;
у - пределы допускаемой основной приведенной погрешности датчика;
Pmax - верхний предел измерений датчика;
Рн - настроенный диапазон датчика;
Qк - измерительная ячейка, с прямым контактом с измеряемой средой;
Qм - измерительная ячейка, изолированная от измеряемой среды.
Вариация выходного сигнала, ±r, %, не должна превышать:
- предела основной погрешности - для датчиков с основной приведенной погрешностью ±0,075, ±0,1, ±0,15, ±0,2.
- половины предела основной приведенной погрешности - для всех остальных датчиков.
Таблица 3 - Основные технические характеристики.
| Наименование характеристики | Значение | |
| Диапазон напряжений питания постоянного тока, В | Для датчиков общепромышленного исполнения | от 3 до 6 |
| Для низкоэнергетических датчиков | от 12 до 36 | |
| Для исполнения Ex | от 12 до 30 | |
| Для низкоэнергетических датчиков исполнения Ex | от 3 до 6 | |
| Номинальное напряжение питания датчиков от источника постоянного тока, В | 24 | |
| Мощность, потребляемая датчиком, Вт, не более Для низкоэнергетических, В А, не более | 0,8 0,1 | |
| Рабочие условия эксплуатации: | Для всех датчиков | от -50 до +85 |
| - температура окружающей среды, °С | Для датчиков специального исполнения | от -65 до +85 |
| Для модификаций с жидкокристаллическим индикатором | от -40 до +70 | |
| Степени защиты, обеспечиваемые оболочками по ГОСТ 14254-2015 | IP20, IP45, IP54, IP65, IP68 (по согласованию с заказчиком IPX9) | |
| Масса датчиков, кг, не более | 10,5 | |
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 120000 |
| Средний срок службы, лет, не менее | 12 |
наносится на этикетку датчиков, а также на титульный лист паспорта и руководства по эксплуатации датчиков типографским способом.
Комплектность средств измерений
Таблица 4 - комплектность
| Наименование | Обозначение | Кол-во | Примечание |
| Датчик давления ИД | В соответствии с заказом | 1 | По спецификации заказа |
| Руководство по эксплуатации | СДФИ 406233.005-01РЭ СДФИ 406233.005-02РЭ СДФИ 406233.005-03РЭ | 1 экз. | По требованию заказчика |
| Паспорт | 1 экз. | ||
| Сертификат соответствия ТР ТС | 1 экз. | Для датчиков во взрывозащищенном исполнении (по требованию заказчика на поставляемую партию) | |
| Программное обеспечение | 1 экз. | По требованию заказчика | |
| Потребительская тара | 1 шт. |
осуществляется по документу МРБ МП.2477-2015 «Датчики давления ИД. Методика поверки» и проекту СДФИ.02-2020 об изменении «2» методики поверки МРБ.ВТ.2477-2015 «Датчики давления ИД. Методика поверки», утвержденному РУП «Витебский ЦСМ» 25.02.2020 г. Основные средства поверки:
Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-250, МП-1000 (Регистрационный номер в Федеральном информационном фонде 58794-14)
Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный номер в Федеральном информационном фонде № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный номер в Федеральном информационном фонде № 52489-13)
Задатчик разрежения Метран-503 Воздух (Регистрационный номер в Федеральном информационном фонде № 25940-03)
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный номер в Федеральном информационном фонде № 31057-09)
Мультиметр 3458А (Регистрационный номер в Федеральном информационном фонде № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке и (или) на корпус датчика.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия ТУ РБ 390184271.002-2003 «Датчики давления ИД»
| Зарегистрировано поверок | 412 |
| Поверителей | 38 |
| Актуальность данных | 17.09.2024 |
