Кондуктометры многоканальные АТЛАНТ 1100, 26886-13

Назначение

Кондуктометры многоканальные АТЛАНТ 1100 (далее - кондуктометры) предназначены для измерений удельной электрической проводимости жидкостей (далее - УЭП) и температуры.

Описание

Кондуктометры состоят из блока измерительного и датчика электрической проводимости (далее - ДЭП) или комплекта датчиков.

Кондуктометры имеют два независимых измерительных канала измерений - УЭП и температуры и выпускаются в четырех модификациях:

1101    - для работы с одним ДЭП;

1102    - для работы одновременно с двумя ДЭП и дополнительной возможностью

определения разности или отношения параметров контролируемой среды по двум каналам.

1103    - для работы одновременно с тремя ДЭП и дополнительной возможностью

определения разности или отношения параметров контролируемой среды по двум выбранным каналам.

1105 - для работы одновременно с пятью ДЭП и дополнительной возможностью

определения разности или отношения параметров контролируемой среды по двум парам выбранных каналов.

В зависимости от заказа кондуктометры комплектуются любыми из четырёх моделей ДЭП, а также Н-катионитовыми фильтрами.

Блок измерительный размещен в корпусе, конструктивное исполнение которого возможно в двух вариантах: для щитового или навесного монтажа. Элементы схемы блока измерительного смонтированы на съемных печатных платах.

Датчики электрической проводимости - это комплексные датчики, состоящие из контактной двухэлектродной кондуктометрической ячейки из нержавеющей стали, в центральном электроде которой размещен термодатчик.

Принцип действия кондуктометров основан на измерении удельной электрической проводимости жидкостей методом контактной кондуктометрии.

Кондуктометры обеспечивают возможность автоматического приведения результатов измерения УЭП контролируемой жидкости к УЭП при заданной температуре, цифровую индикацию и преобразование результатов измерения в стандартный выходной токовый сигнал и (или) в стандартизованные цифровые интерфейсные сигналы.

Кондуктометры могут быть использованы для работы в составе систем автоматического контроля и управления или для автономного применения в атомной (АЭС - категория 4) и тепловой энергетике, химической, нефтяной, газовой промышленности, металлургии, машиностроении и других областях промышленности, научно-исследовательских институтах и лабораториях.

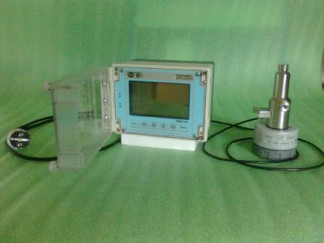

Внешний вид кондуктометров представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) кондуктометров позволяет, следуя информации на дисплее, осуществлять различные виды настроек и калибровок с помощью кнопок управления, размещенных на лицевой панели блока измерительного. ПО встроено и записано на микропроцессоре.

Идентификационные данные метрологически значимой части ПО приведены в таблице

1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

Технические характеристики

Диапазон измерений значения УЭП контролируемой среды, мкСм/см

от 0,02 до 200000.

Диапазон измерений значения УЭП датчиков, мкСм/см ДЭП-01 ДЭП-02 ДЭП-03 ДЭП-04

от 0,02 до 200; от 0,5 до 2000; от 5 до 20000; от 50 до 200000.

Диапазон автоматического приведения результатов измерений УЭП контролируемой среды к выбранной температуре приведения, °С Пределы допускаемой основной относительной погрешности измерений УЭП при температуре окружающей среды (20 ± 5) оС, %

от 1 до 60.

± 2.

Пределы допускаемой дополнительной погрешности измерений УЭП в режиме приведения к заданной температуре при изменении температуры контролируемой среды от температуры приведения на каждые ± 15 °С для диапазона температуры от 1 до 95 °С не превышают предела допускаемой основной относительной погрешности.

Пределы допускаемой дополнительной погрешности измерений УЭП при изменении температуры окружающей среды на каждые ± 10 °С для диапазона температуры от минус 10 до 50 °С не превышают 0,5 предела допускаемой основной относительной погрешности.

Диапазон измерений температуры контролируемой среды, °С    от 1 до 95.

Пределы допускаемой абсолютной погрешности измерений температуры, оС    ± 0,3. Габаритные размеры (глубина х ширина х высота) и масса составных частей кондуктометров приведены таблице 2.

Рабочие условия применения: блока измерительного:

-    температура окружающего воздуха, °С

от 1 до 95; 95;

от 66 до 106,7;

от минус 10 до 50;

95;

от 66 до 106,7.

-    относительная влажность воздуха при температуре 35 °С, %, не более

-    атмосферное давление, кПа датчиков:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 35 °С, %, не более

-    атмосферное давление, кПа Электропитание от сети переменного тока: напряжение, В

220±10%;

36±10%;

24±10%;

50±2%.

напряжение питания по постоянному току, В

частота, Гц

Потребляемая мощность, В А, не более Средняя наработка на отказ, ч, не менее

20.

20000.

Таблица 2- Габаритные размеры и масса кондуктометров

Знак утверждения типа

Наносится на табличку, расположенную на лицевой поверхности корпуса кондуктометра и эксплуатационную документацию типографским способом.

Комплектность

Комплектность кондуктометров приведена в таблице 3.

Таблица 3- Комплектность кондуктометров

Примечание. * - комплектность определяется по заказу.

Поверка

осуществляется по документу «Инструкция. Кондуктометры многоканальные АТЛАНТ 1100. Методика поверки. АТВР 414311.100.00.00.00 МП», утвержденному руководителем ГЦИ СИ ФГУП "ВНИИФТРИ" 30 августа 2012 г.

Основные средства поверки:

-    кондуктометр лабораторный КЛ-С1А, рег. № 24466-03, диапазон измерений УЭП от

1 х 10-6 до 100 См/м, пределы допускаемой относительной погрешности измерений УЭП ±0,25 %;

-    магазин сопротивлений Р 4834, рег. № 48930-12, диапазон значений сопротивления 0,002-100000 Ом, класс точности 0,02;

-    рабочий эталон 2-го разряда по ГОСТ 8.457-2000, эталонный раствор УЭП жидкостей;

-    термометр ртутныйТЛ-4, рег. № 00303-91, диапазоны измерений температуры от 0 до 55оС, от 50 до 105 °С, пределы допускаемой абсолютной погрешности измерений температуры ±0,1 оС.

Сведения о методах измерений

Кондуктометры многоканальные АТЛАНТ 1100. Руководство по эксплуатации.

АТВР 414311.100.00.00.00 РЭ, раздел 2.

Нормативные технические документы, устанавливающие требования к кондуктометрам многоканальным АТЛАНТ 1100

ГОСТ 8.457-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.

ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.

ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия.

Кондуктометры многоканальные АТЛАНТ 1100. Технические условия. ТУ 4215.10175220044-2012.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям в том числе контроле за содержанием загрязнений в питьевых, природных и сточных водах, контроле технических регламентов на электростанциях страны, включая АЭС, согласно Постановления Правительства Российской Федерации № 250 от 20 апреля 2010 г.
