Теплосчетчики SKS-3, 26953-14

26953-14
Для измерений и учета тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения у производителя, в системах горячего и холодного водоснабжения, для применения -источники теплоты, предприятия тепловых сетей, тепловые пункты, объекты потребления (здания) промышленного, коммунального и бытового назначения.
Карточка СИ
Номер в госреестре 26953-14
Наименование СИ Теплосчетчики
Обозначение типа СИ SKS-3
Изготовитель АО "Axis Industries", Литва, г.Каунас
Год регистрации 2014
Срок свидетельства 24.10.2019
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчётчики SKS-3 (далее теплосчетчики) предназначены для измерений тепловой энергии и количества теплоносителя в водяных системах теплоснабжения закрытого типа, для измерения тепловой энергии, количества теплоносителя и отпущенной горячей воды в водяных системах теплоснабжения открытого типа или для измерения объема воды.

Описание

Принцип работы теплосчётчиков состоит в измерении объёма, температуры и давления теплоносителя в трубопроводах водяных систем теплоснабжения с помощью преобразователей расхода (объёма), термопреобразователей сопротивления, преобразователей давления и последующем определении тепловой энергии, количества и параметров теплоносителя путём обработки результатов измерений вычислителем.

Теплосчётчики предназначены для измерения тепловой энергии в одном или двух контурах теплоснабжения.

Теплосчётчики выпускаются в двух конструктивных исполнениях, имеющих условные обознвчения SKS-3 и SKS-ЗК.

В состав теплосчётчиков исполнения SKS-3 входят вычислитель, одна или две подобранные пары термопреобразователей сопротивления PL-6 или DS, единичный термопреобразователь сопротивления PL-6 или DS, а также от одного до пяти преобразователей расхода с импульсным выходным сигналом электромагнитных SDM-1 или ультразвуковых SDU-1, класса точности 2 или 1 по ГОСТ Р ЕН 1434-1-2011.

В состав телпосчётчиков SKS-3 могут также входить два преобразователя давления, преобразователи расхода и термопреобразователи сопротивления утверждённых типов в соответствии с таблицей 1.

Таблица 1

Преобразователи ( номер в Г осреестре СИ )

расхода

температуры

давления

WFW2 ( 54418-13)

ВЗЛЁТ ТПС Pt500 (21278-11)

ИД ( 26818-09 )

MTWI ( 48242-11)

КТПТР Pt500 ( 46156-10 )

МИДА-ДИ ( 17635-03 )

КТСП-Н Pt500 ( 38878-12 )

MBS ( 23068-08 )

ТСП-Н Pt500 ( 38959-12 )

Теплосчётчики исполнения SKS-ЗК являются едиными и состоят из вычислителя и соединённых с ним ультразвукового преобразователя расхода и пары термопреобразователей сопротивления.

Исполнения теплосчётчиков различаются по составу и функциональным возможностям, а типоразмеры - по нормированным значениям объёмного расхода, габаритным размерам и массе преобразователей расхода.

Теплосчётчик имеет энергонезависимую память, в которой сохраняется информация о потреблённой тепловой энергии, объёме и массе теплоносителя и времени наработки.

Вычислители имеют два выходных импульсных сигнала, пропорциональных объёму теплоносителя и количеству тепловой энергии.

Конструкция вычислителя обеспечивает возможность дистанционной передачи информации по интерфейсам RS-232, RS-485, CL, M-bus или радиоинтерфейсу 868 МГц .

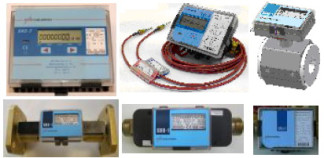

Внешний вид теплосчетчиков приведен на рисунке 1. Схемы пломбирования приведены на рисунке 2.

б) исполнение «SKS-3K» Рисунок 1. Общий вид теплосчетчика

Рисунок 2 - Схемы пломбирования вычислителя Общий вид и вид при открытой крышке: 1-пломба-наклейка после поверки теплосчетчика, 2 - гарантийная пломба-наклейка изготовителя, 3 -подвесная пломба после монтажа

теплосчетчика

Рисунок 3 - Схемы пломбирования преобразователей расхода SDM-1 и SDU-1 входящих в

состав теплосчетчика

1- пломба - наклейка после поверки теплосчетчика, 2 -подвесная пломба после монтажа

теплосчетчика

а) Преобразователи расхода G G1“ (DN20 ) б) Преобразователи расхода G1 1/4 “ (DN25)

1—1 1—1 1—1 1-

в) Преобразователи расхода G2“ (DN40 )

Рисунок 4 - Схемы пломбирования преобразователей расхода исполнения SKS-3K

1 - пломба - наклейка изготовителя

Программное обеспечение

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содеражщие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Индентификационные данные прграммного обеспечения приведены в таблице 2.

Таблица 2

Наименование

программного

обеспечения

Идентификационно е наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (текст, отображаемый на табло теплосчетчика)

Версия программы для исполнения SKS-3

Sks3E

0,03

SoFt 003

Версия программы для исполнения SKS-3К

Sku03

0,06

SoFt 0.06

Технические характеристики

Основные технические характеристики преобразователей расхода приведены в таблице 3, теплосчетчика - в таблице 4.

Присоединительные

размеры

Расход, в зависимости от исполнения, м3/ч

SKS-3 (SDU-1)

SKS-3 (SDM-1)

SKS-3K

Омин

Оном

Омакс

Омин

Оном

Омакс

Омин

Оном

Омакс

G3/4B

0,006

0,6

1.2

-

-

-

0,006

0,6

1,2

G3/4B

0,01

1

2

-

-

-

0,01

1

2

G3/4B

0,006

1,5

3

-

-

-

0,006

1,5

3

G3/4B

0,015

1,5

3

-

-

-

0,015

1,5

3

Gl В (DN20)*

0,006

0,6

1,2

-

-

-

0,006

0,6

1,2

Gl В (DN20)*

0,01

1

2

-

-

-

0,01

1

2

Gl В (DN20)*

0,006

1,5

3

-

-

-

0,006

1,5

3

Gl В (DN20)*

0,015

1,5

3

-

-

-

0,015

1,5

3

Gl В (DN20)*

0,01

2,5

5

-

-

-

0, 01

2,5

5

Gl В (DN20)*

0,025

2,5

5

0,04

6

10

0,025

2,5

5

Gl 1/4B (DN25)*

0,035

3,5

7

-

-

-

0,035

3,5

7

Gl 1/4B (DN25)*

0,024

6

12

-

-

-

0,024

6

12

Gl 1/4B (DN25)*

0,06

6

12

0,06

10

15

0,06

6

12

Gl 1/2B (DN32)*

-

-

-

0,1

15

25

-

-

-

Gl 1/2B (DN32)*

-

-

-

0,04

6

10

-

-

-

G2 B (DN40)*

0,1

10

20

0,06

10

15

0,1

10

20

DN50

0,06

15

30

0,26

40

65

0,06

15

30

DN50

0,15

15

30

0,1

15

25

0,15

15

30

DN65

0,25

25

50

0,16

25

40

-

-

-

DN80

0,4

40

80

0,6

100

150

-

-

-

DN80

-

-

-

0,26

40

65

-

-

-

DN100

0,6

60

120

1

150

250

-

-

-

DN100

2,8

140

280

0,4

60

100

-

-

-

DN125

-

-

-

0,6

100

150

-

-

-

DN150

6,4

250

630

2

320

500

-

-

-

DN150

-

-

-

1

150

250

-

-

-

DN200

6,4

250

630

1,6

250

400

-

-

-

Примечание.

* В зависимости от заказа может поставляться с резьбовым или фланцевым соединением.

Таблица 4

Класс теплосчетчика по ГОСТ Р 51649 - 2000

В или С

Диапазон диаметров условного прохода, Ду, мм

от 15 до 200

Диапазон измеряемых расходов, м3/ч

от 0,006 до 630

Диапазон измеряемых температур, оС

от 0 до плюс 180

Диапазон измерения разности температур, оС

от плюс 2 до плюс 150 или от плюс 3 до плюс 150

Диапазон температур измеряемой среды, оС

от 0 до плюс 150

Максимальное рабочее давление, МПа

1,6

Пределы допускаемой относительной погрешности измерений объема (Ev) и массы в диапазоне расходов О, % :

- 0,010мах £ Q £ Омах для исполнении SKS-3K и SKS-3 с преобразователями расхода SDM-1 или SDU-1, класса точности 2 по ГОСТ Р ЕН 1434-1-2011

± 2

-    QMin £ Q < °,01QMax для исполнении SKS-3K и SKS-3 с преобразователями расхода SDM-1 или SDU-1, класса точности 2 по ГОСТ Р ЕН 1434-1-2011

-    0,0^мах £ Q £ qm^ для исполнения SKS-3 с преобразователями расхода SDM-1 или SDU-1 класса точности 1 по ГОСТ Р ЕН 1434-1-2011

-    QMin £ Q < 0,0^мах для исполнения SKS-3 с преобразователями расхода SDM-1 или SDU-1, класса точности 1 по ГОСТ Р ЕН 1434-1-2011

± 0,02^макс^ ± 1

± 0,01^макс^

Пределы допускаемой относительной погрешности при

*)

измерении тепловой энергии, % .

-    теплосчетчика

-    вычислителя

) Пределы допускаемой относительной погрешности теплосчетчика для систем открытого типа оцениваются по МИ 2553-99

±(0,5+АТмин /АТ +Et+Ev) ± (0,5+АТмин / АТ)

Номинальная статическая характеристика преобразователей температуры PL-6 и DS

Pt500

Пределы допускаемой относительной погрешности пары термопреобразователей сопротивления PL-6 и DS при преобразовании разности температур (Et), %

± (0,5+3-А Тмин /АТ)

Пределы допускаемой абсолютной погрешности теплосчётчика

о/~'

при измерении температуры , С

± (0,6+0,004 Т)

Пределы допускаемой, приведенной к верхнему пределу, погрешности вычислителя при измерении давления , %

± 0,5

Пределы допускаемой относительной погрешности измерений времени, %

± 0,01

Электропитание от сети:

-    напряжение питания, В

-    частота, Гц

Электропитание от литиевой батареи, напряжения, В

220 (+10%/-15%) 50±1 3,6

Потребляемая мощность при питании от сети, Вт, не более

15

Условия эксплуатации вычислителя:

-    температура окружающей среды

-    относительная влажность воздуха

от плюс 5 оС до плюс 55 оС до 93 %

Г абаритные размеры вычислителя, мм, не более

159 x 52 x 142

Масса вычислителя, кг, не более

0,5

Масса первичного преобразователя расхода (в зависимости от типоразмера), кг

от 2 до 50

Средний срок службы, лет

12

Здесь:

3

Q^ - верхний предел измеряемого расхода, м /ч Q - значение измеряемого расхода, м /ч

АТмин - минимальный предел разности температур ( 2 оС или 3 оС)

АТ - значения измеряемой разности температур, оС T - значения измеряемой температуры, оС

Et - пределы допускаемой относительной погрешности пары термопреобразователей сопротивления при преобразовании разности температур, %

Ev - пределы допускаемой относительной погрешности измерений объема, %

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и на этикетке вычислителя теплосчетчика методом печати.

Комплектность

Теплосчётчик SKS-3 (SKS-3K) в составе:

-    вычислитель SKS-3 (SKS-3K).................................................1* шт.

-    преобразователи расхода..........................................................1...5* шт.

-    преобразователи давления........................................................0...2* шт.

-    преобразователи температуры..................................................1...5* шт

-    руководство по эксплуатации, часть 1, техническое

описание, инструкция по эксплуатации, паспорт.......................1 шт.

-    руководство по эксплуатации, часть 2, методика поверки........1 шт.

-    эксплуатационная документация для составных частей утверждённых типов (экземпляров для каждой

составной части).............................................................................1 шт.

-    комплект методик поверки для составных частей утверждённых типов.......................................................................1 компл.

* Тип и количество определяются договором на поставку.

Поверка

осуществляется по документу PRSKS33K02 «Теплосчетчики SKS-3. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному ФГУП "ВНИИМС" 18.07.2014 г.

Основные средства поверки:

Проливная расходомерная поверочная установка, допускаемая относительная погрешность не более ±0,3 %, диапазон измерения расхода (0,006. 320) м3/ч; частотомер электронносчетный ЧЗ-63, допускаемая относительная погрешность не более ±0,01 %, диапазон (1.10000) Гц; генератор импульсов Г3-110 ±1 импульс, диапазон (1.10000) Гц; магазины сопротивлений Р4831 класс точности 0,02/210-6, диапазон (0,02...111111,1) Ом; термометр сопротивления платиновый образцовый ПТС-10 1 разряд, ±0,01 оС, диапазон (-200...+660) оС; мера электрического сопротивления однозначная Р3030 класс точности 0,002, 100 Ом; компаратор напряжений Р3003, класс точности 0,0005, диапазон (0-10) В; термостат нулевой ТН12, нестабильность температуры не более ±0,02 оС, 0,00 оС; термостат паровой ТП-5, нестабильность температуры не более ±0,03 оС, 100 оС; мультиметр KEITHLEY 2001, относительная погрешность ± 0,1 %, диапазон (0...20) мА; манометр МО класс точности 1, диапазон (0...4) МПа; установка для поверки герметичности до 2,5 МПа.

Сведения о методах измерений

Методика измерений приведена в PRSKS33K01 «Теплосчётчики SKS-3.Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к теплосчетчикам SKS-3

1. ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования.

2.    ГОСТ Р ЕН 1434-2-2011 Теплосчетчики. Часть 2. Требования к конструкции.

3.    ГОСТ Р ЕН 1434-3-2011 Теплосчетчики. Часть 3. Обмен данными и интерфейсы.

4.    ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Часть 4. Испытания с целью утверждения

типа.

5.    ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

6.    ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

7.    Техническая документация предприятия-изготовителя.

Рекомендации к применению

при осуществление торговли

26953-14
Номер в ГРСИ РФ:
26953-14
Производитель / заявитель:
АО "Axis Industries", Литва, г.Каунас
Год регистрации:
2014
Cрок действия реестра:
24.10.2019
