Теплосчетчики ТЭМ-104 предназначены для измерений, индикации и регистрации значений потребленного (отпущенного) количества тепловой энергии, объема, массы, температуры, разности температур, давления теплоносителя в системах теплоснабжения, горячего водоснабжения и охлаждения (кондиционирования).
Теплосчетчик ТЭМ-104 является комбинированным, многоканальным, многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором.
Принцип работы теплосчетчика основан на измерении параметров теплоносителя в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений.
В состав теплосчетчика входят:
- измерительно-вычислительный блок (далее - вычислитель) - 1 шт.;
- электромагнитные первичные преобразователи расхода собственного производства (ПРП, ПРПМ, ПРПП) (далее - датчики потока электромагнитные) - до 2 шт.;
- термопреобразователи сопротивления в соответствии с таблицей 1 (далее - ТС) - до 6 шт.;
- измерительные преобразователи расхода в соответствии с таблицей 2 (далее - ИП или датчики потока с частотно-импульсным выходным сигналом) - до 2 шт.;
- измерительные преобразователи избыточного давления в соответствии с таблицей 3 (далее - ДИД) - до 4 шт. (по дополнительному заказу).
В составе теплосчетчика в качестве первичных преобразователей расхода собственного производства применяются преобразователи расхода электромагнитного типа фланцевого (ПРП) и без фланцевого исполнения (ПРПМ, ПРПП), а также датчики потока с частотноимпульсным выходным сигналом.
Проточная часть ПРП и ПРПМ выполнена из фторопласта, ПРПП - из композиционного материала.
В соответствии с ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011 теплосчетчики относятся к классу точности 2 или 1. Теплосчётчики модификации ТЭМ-104М, относящиеся к классу точности 1 по ГОСТ Р 51649-2014 и ГОСТ Р ЕН 1434-1-2011, дополнительно соответствуют требованиям ГОСТ P 50193.1-92, ГОСТ P 50193.3-92 и могут использоваться для измерения расхода и объема холодной воды.
Типы ТС, ИП и ДИД применяемые в составе теплосчетчика, а также диаметры условного прохода ИП и соответствующие этим диаметрам диапазоны измерения расхода указаны в таблицах 1, 2 и 3.
Таблица 1 - Типы ТС
| Условное обозначение ТС | Регистрационный номер |
| ТСПА | 65309-17 |
| ТСПА-К | 65321-18 |
| ТСП-Н | 38959-17 |
| КТСП-Н | 38878-17 |
| ТС-Б | 72995-18 |
| КТС-Б | 43096-15 |
ТС, входящие в состав теплосчетчика, имеют номинальную статическую характеристику Pt 100, 100 П по ГОСТ 6651-2009.
Теплосчетчик поддерживает обмен информацией по стандартным последовательным интерфейсам Я8-232С и RS-485 с различными протоколами обмена, интерфейсам USB и Ethernet, посредством которых считываются текущие и статистические данные параметров систем теплоснабжения, данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных данных, поставляется в комплекте с теплосчетчиком.
Таблица 2 - Типы ИП
| Тип, наименование датчика потока с частотноимпульсным выходным сигналом | Номинальный диаметр Ду, мм | Диапазон измерения расходов (в зависимости от ДуХ м3/ч | Регистрационный номер | |
| Он, (q;)* | Ов, (qp)* | |||
| Расходомеры РСМ-05 модификаций: РСМ-05.05С, РСМ-05.07 | от 15 до 150 | 0,015 | 600 | 19714-15 |
| Расходомеры РСМ-05 модификаций: РСМ-05.05СМ, РСМ-05.07М | от 15 до 150 | 0,01575 | 630 | 19714-15 |
| Счетчики электромагнитные ВИРС-М | от 15 до 200 | 0,01 | 630 | 66610-17 |
| Счетчики ультразвуковые ВИРС-У | от 15 до 1200 | 0,03 | 40000 | 66611-17 |
| Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭР" | от 10 до 300 | 0,006 | 2547 | 20293-10 |
| Расходомеры-счетчики электромагнитные "ВЗЛЕТ ТЭР" | от 6 до 300 | 0,001 | 2547 | 39735-14 |
| Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭМ" | от 10 до 300 | 0,0136 | 3060 | 30333-10 |
| Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ | от 15 до 400 | 0,004 | 4000 | 66324-16 |
| Преобразователи расхода ультразвуковые «Струмень» Т150 | от 15 до 100 | 0,012 | 60 | 60105-15 |
| Примечание * - наибольший расход Ов соответствует qp согласно ГОСТ Р ЕН 1434-1-2011, наименьший расход Он соответствует q; согласно ГОСТ Р ЕН 1434-1-2011. | ||||
Таблица 3 - Типы ДИД
| Условное обозначение ДИД | Регистрационный номер |
| ИД | 26818-15 |
| НТ | 26817-18 |
| ДДМ-03Т-ДИ | 55928-13 |
| ПД-Р | 40260-11 |
Теплосчетчик изготавливается в нескольких исполнениях - в зависимости от количества измерительных каналов (таблица 4) и функциональных возможностей.
| Исполнение | Максимально возможное число измерительных каналов | |||
| Gmn (каналы 1, 2) | GqaCT (каналы 3, 4) | Т | Р | |
| ТЭМ-104-4, ТЭМ-104М-4 | 2 | 2 | 6 | 4 |
| ТЭМ-104-3, ТЭМ-104М-3 | 1 | 2 | 6 | 4 |
| ТЭМ-104-2, ТЭМ-104М-2 | 2 | 0 | 4 | 4 |
| ТЭМ-104-1, ТЭМ-104М-1 | 1 | 0 | 2 | 2 |
| Примечание - - индукционные каналы измерения расхода; Счаст - частотно-импульсные каналы измерения расхода; Т - каналы измерения температуры; Р - каналы измерения давления. | ||||
Теплосчетчик производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в системах теплоснабжения (до четырех систем) в соответствии с заданной конфигурацией. Конфигурация теплосчетчика задается программно.
В каждой системе теплоснабжения теплосчетчик осуществляет:
• измерение и индикацию:
- текущего значения объемного расхода теплоносителя [м3/ч] в трубопроводах, на которых установлены преобразователи расхода (от 1 до 4, в зависимости от конфигурации теплосчетчика);
- температуры теплоносителя [°С] в трубопроводах, на которых установлены преобразователи температуры (от 1 до 6, в зависимости от конфигурации теплосчетчика);
- избыточного давления [МПа] в трубопроводах, на которых установлены преобразователи давления (до 4, в зависимости от конфигурации теплосчетчика);
- текущего времени (с указанием часов, минут, секунд) и даты (с указанием числа, месяца, года);
• вычисление и индикацию:
- текущего значения массового расхода теплоносителя [т/ч] в трубопроводах, на которых установлены преобразователи расхода;
- разности температур теплоносителя [°С] в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;
• накопление, хранение и индикацию:
- потребленного количества теплоты с нарастающим итогом (для систем охлаждения -с отрицательным знаком, для комбинированной системы тепло/холод - с использованием отдельных интеграторов для режимов отопления и охлаждения) [ГДж], [Гкал], [МВтч];
- объема [м3] и массы [т] теплоносителя с нарастающим итогом;
- объемного [м /ч] или массового [т/ч] расхода теплоносителя;
- температур в подающем и обратном трубопроводах, разности температур в измерительном канале в диапазоне от 2 °С до 150 °С;
- времени работы теплосчетчика при штатном состоянии системы (времени наработки) [ч, мин];
- времени работы теплосчетчика при возникновении нештатных ситуаций [ч, мин];
- времени работы теплосчётчика при отсутствии теплоносителя в трубопроводе (только исполнение ТЭМ-104М) [ч, мин];
- времени работы при реверсивном расходе (только исполнение ТЭМ-104М) [ч, мин];
- времени отсутствия электропитания теплосчётчика (только исполнение ТЭМ-104М) [ч, мин];
• сохранение в энергонезависимой памяти:
- потребленного (отпущенного) количества тепловой энергии за каждый час [ГДж], [Гкал], [МВтч];
- массы [т] и объема [м ] теплоносителя, протекшего за каждый час по трубопроводам, на которых установлены преобразователи расхода;
- среднечасовых и среднесуточных значений температур t [°С] теплоносителя;
- среднечасовой и среднесуточной разности температур At [°С] между подающим и обратным трубопроводами;
- среднечасовых и среднесуточных измеряемых (или программируемых) значений давления в трубопроводах [МПа];
- времени работы при поданном напряжении питания [ч, мин];
- времени [ч, мин] наработки за каждый час, сутки;
- времени работы в нештатных ситуациях [ч, мин] за каждый час, сутки;
- информации о возникающих нештатных ситуациях за каждый час, сутки;
• преобразование:
- значения одного из параметров (расхода или температуры) в выходной токовый сигнал в диапазоне от 4 до 20 мА.
• емкость архива теплосчетчика (в соответствии с таблицей 5):
Таблица 5 - Емкость архива
| Тип архива | ТЭМ-104 | ТЭМ-104М |
| Часовой | 1536 (64 суток) | 1600 (66 суток) |
| Суточный | 384 (12 месяцев) | 800 (26 месяцев) |
| Месячный | 120 (10 лет) | 60 (5 лет) |
| Событий | - | 1200 |

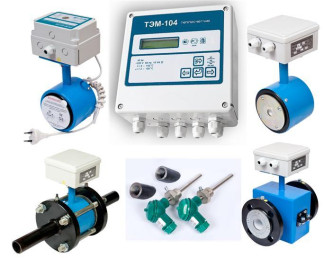

Внешний вид теплосчетчика приведен на рисунках 1 и 2.
Место для нанесения знака утверждения типа
Место для нанесения знака утверждения типа
Схема пломбирования теплосчетчика для защиты от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и знака поверки в виде наклейки приведена на рисунке 3.
Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана внутри корпуса вычислителя. На лицевую панель вычислителя наносится знак поверки в виде наклейки.
Вычислитель теплосчётчика имеет встроенное программное обеспечение (ПО).
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содеражащие результаты измерений функционально невозможно. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Индентификационные данные программного обеспечения приведены в таблице 6.
Таблица 6 - Индентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| ТЭМ-104-1 | ТЭМ-104-2, ТЭМ-104-3, ТЭМ-104-4 | ТЭМ-104М-1, ТЭМ-104М-2, ТЭМ-104М-3, ТЭМ-104М-4 | |
| Идентификационное наименование ПО | АРВС.746967. 039.250УД | АРВС.746967. 039.110УД | АРВС.746967. 039.420УД |
| Номер версии (идентификационный номер) ПО | v4R.00 | v3S.17 | v1.07 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 1483172965 | FC779D64 | 2643749066 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-32 | CRC-32 | CRC-32 |
Основные метрологические и технические характеристики теплосчетчиков ТЭМ-104 представлены в таблицах 7 и 8.
| Таблица 7 - Метрологические характеристики | |
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Рабочее давление, не более, МПа | 1,6 или 2,5 |
| Диапазон измерений расходов теплоносителя, м3/ч | см. таблицу 9, 10 |
| Диапазон измерений температур теплоносителя, °С | от 0 до 150 |
| Диапазон измерений разности температур теплоносителя, °С | от 2 до 150 |
| Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА | от 4 до 20; от 0 до 5; от 0 до 20 |
| Диапазон изменений выходного токового сигнала, пропорционального значению выбранного параметра, мА | от 4 до 20 |
| Класс точности по ГОСТ Р 51649-2014 | 1; 2 |
| Пределы допускаемой относительной погрешности измерительного канала количества тепловой энергии, %: - для класса 1 - для класса 2 | ±(2+4Д^ /At+0,01GB /G) ±(3+4 Д^ /At+0,02G,i /G) |
| Продолжение таблицы 7 | |
| Пределы допускаемой относительной погрешности измерения массового и объемного расхода, массы и объема теплоносителя, %, в каналах с первичными преобразователями расхода электромагнитного типа (1 и 2 каналы): - для класса 1 - для класса 2 | ±(0,8+0,004 Ов /О) ±(1,5+0,01 Ов /О) |
| Весовой коэффициент импульса Ку, л/имп, для преобразователей расхода с импульсным выходом | от 10-1 до 103 |
| Пределы допускаемой относительной погрешности измерения массового и объемного расхода, массы и объема теплоносителя, %, в каналах с измерительными преобразователями расхода, имеющими частотный или импульсный выходной сигнал (3 и 4 каналы): - для класса 1 в диапазоне расхода 0,04 Ов < О < Ов Он < О < 0,04 Ов - для класса 2 в диапазоне расхода 0,04 Ов < О < Ов Он < О < 0,04 Ов | ±1,0 ±(1,0+0,01 Ов /О) ±2,0 ±(2,0+0,02 Ов /О) |
| Пределы допускаемой абсолютной погрешности преобразования вычислителем сигналов от термопреобразователей сопротивления, °C: | ±(0,2+0,001-t) |
| Пределы допускаемой абсолютной погрешности измерения температуры, °C1): - с термопреобразователями сопротивления класса А по ГОСТ 6651-2009 - с термопреобразователями сопротивления класса В по ГОСТ 6651-2009 | ±(0,35+0,003-t) ±(0,6+0,004-t) |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности канала измерения давления (без датчиков избыточного давления), % | ±0,15 |
| Пределы допускаемой относительной погрешности теплосчетчика при измерении давления (при наличии датчиков избыточного давления), % | ±2,0 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности преобразования измеренного параметра в выходной токовый сигнал (без учета погрешности измерения самого параметра), % | ±0,5 |
| Пределы допускаемой относительной погрешности измерения времени, % | ±0,01 |
| Примечание ^ на территорию Российской Федерации поставляются теплосчетчики термопреобразователями сопротивления класса А по ГОСТ 6651-2009. | укомплектованные только |
| Таблица 8 -Технические характеристики | |
| Наименование характеристики | Значение характеристики |
| Теплоноситель по СП 124.13330.2012 | вода |
| Температурный класс по МОЗМ МР 49-1 (кроме ПРПП), оС | Т180 |
| Температурный класс по МОЗМ МР 49-1 (для ПРПП), оС | Т130 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре до 30 °С атмосферное давление, кПа | от +5 до +55 до 95 % от 84 до 106,7 |
| Электропитание от сети переменного тока: напряжение, В частота, Гц | от 187 до 253 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 30 |
| Г абаритные размеры вычислителя (ИВБ), мм, не более - высота - ширина - длина | 205 182 95 |
| Масса вычислителя (ИВБ), кг, не более | 2,0 |
| Степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-2015 | IP54, категория 2 |
| Средняя наработка на отказ, ч, не менее | 80 000 |
| Средний срок службы, лет, не менее | 15 |
Диапазоны измерения расхода в каналах с первичными преобразователями расхода электромагнитного типа приведены в таблицах 9-10.
Таблица 9 - Диапазон измерения расходов ТЭМ-104
| Номинальный диаметр фланцевого соединения датчиков потока Ду, мм | Диапазон измерения расходов ТЭМ-104 | |
| Наименьший расход Он (qi), м /ч | Наибольший расход Ов (qp), м /ч | |
| 15 | 0,015 (0,006) | 6,0 |
| 25 | 0,04 (0,016) | 16,0 |
| 32 | 0,075 (0,03) | 30,0 |
| 40 | 0,1 (0,04) | 40,0 |
| 50 | 0,15 (0,06) | 60,0 |
| 80 | 0,4 (0,16) | 160,0 |
| 100 | 0,75 (0,3) | 300,0 |
| 150 | 1,5 (0,6) | 600,0 |
| Примечание: В скобках указано значение расхода, измерение которого обеспечивает теплосчетчик при указании в заказе и по согласованию с изготовителем. | ||
| Номинальный диаметр Ду, мм | Д | иапазон измерения расходов ТЭМ-104 | \М | |
| Минимальный расход Он, м3/ч qi (ГОСТ Р ЕН 14341-2011) qmin (ГОСТ P 50193.1-92) | Переходный расход, м3/ч qt (ГОСТ P 50193.1-92) | Постоянный расход Ов, м3/ч qp (ГОСТ Р ЕН 14341-2011) qn (ГОСТ P 50193.192) | Максимальный расход, м3/ч qs (ГОСТ Р ЕН 1434-12011) qmax(ГОСТ P 50193.192) | |
| 15 | 0,01575 (0,0063) | 0,0252 | 6,3 | 7,875 |
| 25 | 0,04 (0,016) | 0,064 | 16,0 | 20,0 |
| 32 | 0,0625 (0,025) | 0,1 | 25,0 | 31,25 |
| 40 | 0,1 (0,04) | 0,16 | 40,0 | 50,0 |
| 50 | 0,1575 (0,063) | 0,252 | 63,0 | 78,75 |
| 80 | 0,4 (0,16) | 0,64 | 160,0 | 200,0 |
| 100 | 0,625 (0,25) | 1,0 | 250,0 | 312,5 |
| 150 | 1,575 (0,63) | 2,52 | 630,0 | 787,5 |
| Примечание 1 В скобках указано значение расхода, измерение которого обеспечивает теплосчетчик при указании в заказе и по согласованию с изготовителем; 2 Точка переходного расхода по ГОСТ P 50193.1-92 указана только для теплосчётчиков класса точности 1 по ГОСТ Р ЕН 1434-1-2011; 3 Теплосчетчики класса точности 1 по ГОСТ Р ЕН 1434-1-2011 соответствуют требованиям ГОСТ P 50193.1-92 и могут использоваться для учета холодной и горячей воды в сфере законодательной метрологии. | ||||
наносится на переднюю панель теплосчетчика методом офсетной печати или лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки теплосчетчика приведен таблице 11.
Таблица 11 - Комплект поставки теплосчетчика
| Наименование и условное обозначение | Количество, шт. | Примечание |
| Измерительно-вычислительный блок (ИВБ) | 1 | |
| Электромагнитный первичный преобразователь расхода (ППР) | От 1-го до 2-х | В соответствии со спецификацией заказа |
| Комплект (пары) термопреобразователей сопротивления | До 3-х | |
| Т ермопреобразователи сопротивления | До 6-ти | |
| Измерительный преобразователь расхода (ИП) | До 2-х | |
| Измерительные преобразователи избыточного давления | До 4-х | |
| Кабели для подключения к интерфейсным выходам | До 2-х | В соответствии со спецификацией заказа |
| Комплект монтажных частей | 1 | |
| CD-R с программным обеспечением | 1 | |
| Вставка плавкая ВПТ19-0,5 А 250 В | 1 | |
| Упаковка | 1 | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Инструкция по монтажу | 1 экз. |
| Наименование и условное обозначение | Количество, шт. | Примечание |
| Теплосчетчик ТЭМ-104 Методика поверки МРБ МП. 1419-2004 | 1 экз. | В соответствии со спецификацией заказа |
| Методики поверки на составные элементы (ИП, ТС и ДИД) | 1 экз. | В соответствии со спецификацией заказа |
осуществляется по документу МРБ МП. 1419-2004 «Теплосчетчики ТЭМ-104. Методика поверки», утвержденному БелГИМ 06.12.2004 г (с учетом извещения об изменении №8 утвержденного БелГИМ от 01.07.2019 г.)
Основные средства поверки:
- установка поверочная для поверки методом измерения объема, расхода или массы с диапазоном измерений от 0,006 до 600 м3/ч и пределом относительной погрешности ±0,3 % (в диапазоне измерений от 0,006 до 0,03 м3/ч предел относительной погрешности ±0,9 %);
- частотомер Ч3-64, диапазон от 0 до 150 МГц, относительная погрешность ±0,01 %;
- магазин сопротивлений Р4831, пределы допускаемого отклонения сопротивления ±0,022 %;
- мультиметр прецизионный Fluke 8508A, пределы основной допускаемой погрешности в диапазоне от 0 до 2 кОм: ±(10ppm + 0,3ppm от значения предела измерений);
- секундомер электронный СТЦ 2 (погрешности измерения интервалов времени не превышают А=±(15- 10-6- Т+С), где Т значение измеряемого интервала времени, С=1 при цене деления 1 с, С=0,01 при цене деления 0,01 с;
- генератор прямоугольных импульсов Г5-60, погрешность установки периода следования импульсов ±(3 нс + 0.11);
- калибратор программируемый П320, диапазон калиброванных выходных: напряжений от 10-5 до 103 В и токов от 10-9 до 10-1 А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ P 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ P 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Часть 4. Испытания в целях утверждения типа МИ 2412-97 Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя ТУ РБ 100082152.001-2004 Теплосчетчики ТЭМ-104. Технические условия (с учетом извещения об изменении № 10, утвержденным 10.05.2019 г.)
| Зарегистрировано поверок | 787 |
| Поверителей | 37 |
| Актуальность данных | 17.09.2024 |
