| Номер в госреестре | 27026-20 |
| Наименование СИ | Преобразователи радиоизотопные |
| Обозначение типа СИ | РП-24 |
| Изготовитель | Акционерное Общество «Союзцветметавтоматика им. Топчева В.П.» (АО «СоюзЦМА»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи радиоизотопные РП-24 предназначены для бесконтактных измерений плотности жидких сред и пульп.
Принцип действия преобразователей радиоизотопных РП -24 (далее - преобразователи) основан на зависимости ослабления потока гамма-излучения от плотности измеряемой среды. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение плотности.
Конструктивно преобразователь состоит из блока гамма источника типа БГИ-А (с источником Cs-137) или типа ОСГИ (с источником Na-22), блока детектирования БД-30 или БД-30Ех (далее - БД-30 или БД-30Ех) и блока обработки информации БОИ-22 или БОИ-22Н (далее - БОИ-22 или БОИ-22Н). БД-30 и БД-30Ех имеют отличия в конструктивном исполнении корпуса: БД-30 имеет облегченный корпус, ручку для переноски и кабельный ввод, БД-30Ех имеет усиленный корпус и клеммную коробку, ручка для переноски отсутствует. БОИ-22Н и БОИ-22 имеют отличия в конструктивном исполнении корпуса: БОИ-22Н имеет навесное исполнение, БОИ-22 - щитовое исполнение.
Блок гамма-источника предназначен для формирования пучка гамма-квантов и защиты обслуживающего персонала от воздействия излучения; БД-30 (БД-30Ех) предназначен для преобразования поступающего на детектор потока гамма-излучения в пропорциональную ему среднюю частоту следования импульсов. Электрические импульсы, несущие информацию о плотности среды, с выхода БД-30 (БД-30Ех) по линии питания поступают на БОИ-22
(БОИ-22Н), который предназначен для формирования напряжений питания и нагрева БД-30 (БД-30Ех), индикации измеряемых, рабочих и сервисных параметров на жидкокристаллическом индикаторе, формирования токового, релейного, дискретного и световых выходных сигналов. Максимальная длина линии связи между БД-30 (БД-30Ех) и БОИ-22 (БОИ-22Н) 500 м.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха БД-30, БД-30Ех относятся к группе С4, БОИ-22, БОИ-22Н - к группе В4 в соответствии с ГОСТ Р 52931-2008.

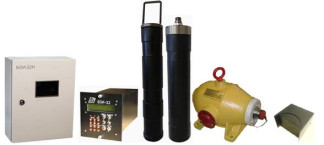

Общий вид преобразователей представлен на рисунке 1.
БОИ-22Н БОИ-22 БД-30 БД-30Ех БГИ-А ОСГИ Na-22
в защитном экране
Рисунок 1 - Общий вид преобразователей
Блоки БОИ-22Н, БОИ-22, БД-30, БД-30Ех для защиты от несанкционированного доступа пломбируются одноразовой пломбой. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
БОИ-22Н БОИ-22 БД-30 БД-30Ех
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний плотности, кг/м3 | от 500 до 3500 |
| Диапазон измерений плотности, кг/м3 | от 600 до 1700 |
| Пределы допускаемой систематической составляющей основной приведенной к верхнему значению диапазона измерений погрешности (у), %: - с источником Cs-137 - с источником Na-22 | ±0,5 ±1,0 |
| Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей основной приведенной к верхнему значению диапазона измерений погрешности, % | 0,5YI |
| Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности при изменении температуры окружающего воздуха на каждые 10 оС, %: - с источником Cs-137 - с источником Na-22 | ±0,4 ±0,8 |
| Примечания: Пределы допускаемой систематической составляющей основной приведенной к верхнему значению диапазона измерений погрешности с источником Cs-137 нормированы при установленной постоянной времени 60 с и скорости счета гамма-квантов N > 3250 имп/с; Пределы допускаемой систематической составляющей основной приведенной к верхнему значению диапазона измерений погрешности с источником Na-22 нормированы при установленной постоянной времени 150 с и скорости счета гамма-квантов N > 85 имп/с. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 50±1 |
| Потребляемая мощность, В^А, не более | 40 |
| Длина линии, соединяющая БД-30 (БД-30Ех) и БОИ-22 (БОИ-22Н), м, не более | 500 |
| Время установления рабочего режима, мин, не более | 120 |
| Время непрерывной работы, ч, не менее | 24 |
| Габаритные размеры БД-30, мм, не более: - диаметр - высота | 90 540 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Габаритные размеры БД-30Ех, мм, не более: | |
| - диаметр | 90 |
| - высота | 560 |
| Габаритные размеры БОИ-22, мм, не более: | |
| - ширина | 160 |
| - глубина | 342 |
| - высота | 170 |
| Габаритные размеры БОИ-22Н, мм, не более: | |
| - ширина | 310 |
| - глубина | 165 |
| - высота | 395 |
| Масса, кг, не более: | |
| - блок детектирования БД -30 | 5 |
| - блок детектирования БД-30Ех | 8 |
| - блок обработки информации БОИ -22 | 5 |
| - блок обработки информации БОИ -22Н | 8 |
| Условия эксплуатации блоков детектирования БД -30, БД-30Ех: | |
| - температура окружающей среды, оС | от -30 до +50 |
| - относительная влажность окружающей среды при температуре 35 оС, | |
| без конденсации влаги, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Условия эксплуатации блоков обработки информации БОИ -22, БОИ-22Н: | |
| - температура окружающей среды, оС | от 5 до 50 |
| - относительная влажность окружающей среды при температуре 35 оС, | |
| без конденсации влаги, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Назначенный срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 20 000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок детектирования БД-30 или Блок детектирования БД -30ЕХ | 2Е2.221.025 2Е2.221.025-09 | 1 шт. |
| Блок обработки информации БОИ-22 или Блок обработки информации БОИ -22Н | 2Е2.222.124 2Е2.222.124-01 | 1 шт. |
| Блок гамма-источника БГИ-А (Cs-137) Блок гамма-источника ОСГИ (Na-22) | 4363-046-04641807-05 2Е6.430.535 | 1 шт.1 |
| Рама монтажная | 2Е4.137.130 | 1 шт.1 |
Продолжение таблицы 4
| Наименование | Обозначение | Количество |
| Пластины-имитаторы плотности | 2Е8.611.910 | 1 шт.1 |
| Руководство по эксплуатации | 2Е1.400.016 РЭ | 1 экз.2 |
| Паспорт | 2Е1.400.016 ПС | 1 экз. |
| Методика поверки (копия) | МП 72-221-2020 | 1 экз.2 |
| 1в зависимости от заказа 2 допускается поставка из расчета 1 экз. на 6 преобразователей в один адрес | ||
осуществляется по документу МП 72-221-2020 «ГСИ. Преобразователи радиоизотопные РП-24.
Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 19.10.2020 г.
Основные средства поверки:
ГСО 8579-2004 плотности жидкости (РЭП-1), плотность 683,84 кг/м3, абсолютная погрешность ±0,05 кг/м3 при Р=0,95;
ГСО 8106-2002 плотности жидкости (РЭП-12), плотность 1091,97 кг/м3, абсолютная погрешность ±0,05 кг/м3 при Р=0,95;
ГСО 8102-2002 плотности жидкости (РЭП-8), плотность 1622,69 кг/м3, абсолютная погрешность ±0,05 кг/м3 при Р=0,95;
секундомер механический СОСпр-2б-2, диапазон измерений от 0 до 600 с, абсолютная погрешность ±0,6 с, рег. № 11519-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведена в руководстве по эксплуатации.
Приказ Росстандарта от 01.11.2019 № 2603 Об утверждении Государственной поверочной схемы для средств измерений плотности;
ГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия;
ТУ 4363-039-04641807-20 Преобразователь радиоизотопный РП-24. Технические условия.
