| Номер в госреестре | 27065-20 |
| Наименование СИ | Вольтметры амплитудные цифровые |
| Обозначение типа СИ | ВА 11 |
| Изготовитель | ООО "ТЕСТСЕТ", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры амплитудные цифровые ВА 11 (далее вольтметр) предназначены для измерений постоянного и переменного испытательных напряжений.
Принцип действия вольтметра заключается в приеме напряжения с низковольтного плеча делителя высокого напряжения, его фильтрации, усилении, амплитудном детектировании и цифровом преобразовании с помощью АЦП. Центральный процессор преобразует цифровые коды в значения напряжения (кВ) и передает эти значения для визуального отображения на индикаторах.
Вольтметр содержит три работающих независимо и параллельно канала измерений и обеспечивает одновременную индикацию двух любых (по выбору оператора) значений напряжения из ряда:
Um - амплитудное значение напряжения переменного тока промышленной частоты 50 Гц;
- амплитудное значение напряжения переменного тока промышленной частоты 50 Гц, деленное нал/2;
Ueff - среднеквадратическое значение напряжения переменного тока промышленной частоты 50 Гц;
U_ - напряжение постоянного тока.
Предусмотрена также возможность измерения тока утечки в изоляции объекта испытаний i_ (мкА) с внешнего аналогового датчика тока. Вольтметр автоматически учитывает коэффициент деления внешнего делителя высокого напряжения. В долговременной памяти сохраняются четыре значения коэффициента деления.
Вольтметр автоматически регистрирует значения напряжения пробоя изоляции с выдачей управляющего сигнала в испытательную установку и способен регистрировать текущее значение напряжения по внешнему сигналу. Предусмотрена возможность фиксации оператором показаний на обоих индикаторах в любой момент измерений и возврат в режим измерения текущих значений. На лицевой панели вольтметра размещены органы управления режимами работы и модуль индикации и приведено наименование «Вольтметр амплитудный ВА 11». На задней панели расположены разъемы для подключения измерительного кабеля напряжения, датчика тока и кабеля питания. Выпускается в двух исполнениях: в виде настольного прибора и прибора, встраиваемого в приборную стойку.
Вольтметры применяются в составе измерительных систем установок высокого напряжения для испытаний электрической прочности изоляции по ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением» и ГОСТ Р 55193-2012 (МЭК 60060-2:2010) «Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением»
Общий вид вольтметров представлен на рисунке 1.

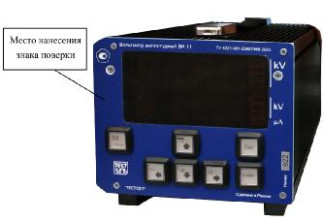

Обозначение места нанесения знака поверки представлено на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | ±(3,0 - 141) |
| Диапазон измерений напряжения переменного тока частотой 50 Гц, среднеквадратическое значение, В | от 2,0 до 100 |
| Диапазон измерений напряжения переменного тока частотой 50 Гц, амплитудное значение, В | ±(3,0 - 141) |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 50 Гц, среднеквадратическое значение, % | ±1,0 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 50 Гц, амплитудное значение, % | ±0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот напряжения переменного тока, Гц | от 45 до 400 |
| Диапазон номинальных значений коэффициента деления внешнего делителя напряжения | от 1 до 10000 |
| Входное сопротивление, кОм | 1000±2 |
| Входная емкость, пФ, не более | 50 |
| Сопротивление изоляции, МОм, не менее | 20 |
| Время установления рабочего режима, мин, не более | 5 |
| Время установления показаний, с | от 0,1 до 1 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 8000 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность при температуре 25 °С, %, не более; - атмосферное давление, кПа | от +5 до +40 90 от 84 до 106,7 |
| Параметры питающей сети: - напряжение, В; - частота переменного тока, Г ц | 220,0±4,4 50±1 |
| Потребляемая мощность, В-А, не более | 20 |
| Габаритные размеры (высота х ширина х глубина), мм, не более | 125х137x265 |
| Масса, кг, не более | 3,0 |
наносится на лицевую панель прибора методом шёлкографии и в эксплуатационной документации на титульных листах типографским способом.
Таблица 3 - Комплектность вольтметра амплитудного цифрового ВА 11
| Наименование | Обозначение | Количество |
| Вольтметр амплитудный цифровой ВА 11 | 1 шт. | |
| Кабель питания (съёмный) | 1 шт. | |
| Измерительный кабель | 1 шт. | |
| Внешний датчик тока (измерительный преобразователь) | По отдельному заказу | |
| Плавкая вставка | 1 шт. | |
| Руководство по эксплуатации | ТС.422129.001 РЭ | 1 экз. |
| Методика поверки | МП 2202-0078-2020 | 1 экз. |
| Укладочная коробка | 1 шт. |
осуществляется по документу МП 2202-0078-2020 «ГСИ. Вольтметр амплитудный цифровой ВА 11. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 15 января 2020 г.
Основные средства поверки:
- калибратор многофункциональный со встраиваемыми модулями поверки 300 МГц, 600 МГц Fluke 5502E, диапазон переменного напряжения от 1 мВ до 1020 В, диапазон постоянного напряжения от 0 до 1020 В, погрешность ±0,03 % (регистрационный номер в Федеральном информационном фонде 55804-13);
- мультиметр цифровой с системой сбора данных и коммутации Е4980А, используемые значения: сопротивление 1 МОм, емкость 50 пФ, погрешность ±0,05 % (регистрационный номер в Федеральном информационном фонде 47884-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую поверхность корпуса вольтметра (место нанесения указано на рисунке 2) или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии № 1053 от 29.05.2018 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Технические условия ТУ 4221-001-23067969-2003 Вольтметры амплитудные цифровые
| Зарегистрировано поверок | 347 |
| Поверителей | 40 |
| Актуальность данных | 20.11.2024 |
