| Номер в госреестре | 27429-18 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | Альфа A3 |
| Изготовитель | ООО "Эльстер Метроника", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные Альфа A3 (далее -счетчики) предназначены для измерений активной и реактивной электрической энергии в трехфазных четырехпроводных электрических сетях переменного тока.
Принцип действия счетчика основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением для получения значений мощности. Для получения количества потребляемой энергии производится интегрирование значений вычисленной мощности по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.

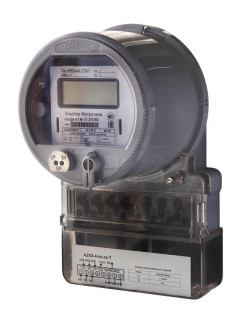

Счетчик Альфа А3 состоит из модуля шасси (основания), внутренней крышки счетчика, электронного модуля, кожуха счетчика и крышки зажимной платы (крышки зажимов). В основании установлены измерительные токовые трансформаторы, плата дополнительного питания, соединительные кабели токовых цепей и цепей напряжения. К шасси крепится зажимная плата для подключения измерительных цепей и цепей дополнительного питания.
В кожух вмонтирован поворотный рычажок для нажатия на кнопки «ALT» и «RESET», на который может устанавливаться пломба энергоснабжающей организации. Так же на лицевой стороне кожуха закреплена металлическая пластина оптического порта.
Счетчик Альфа А3 имеет две модификации: А3Т - для измерений активной энергии и максимальной мощности в одном направлении в режиме многотарифности и А3R - с возможностью измерений активной и реактивной энергии и максимальной мощности в одном направлении в многотарифном режиме, а так же активной энергии и максимальной мощности в двух направлениях в многотарифном режиме.
Для построения автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) на базе счетчиков Альфа A3 используются импульсные выходные устройства и интерфейс RS485.
Структура обозначения счетчиков электрической энергии трехфазных многофункциональных Альфа A3
A(L)
Т(П)
C29
А3Я(Т)
Т - Трансформаторное включение
П - Прямое включение
C29 - RS485 + 2 группы по 4 реле
А - Двунаправленное измерение
L - Функция накопления графиков нагрузки по энергии и параметрам сети
3 - Двухэлементный счетчик (трехпроводная линия)
4 - Трехэлементный счетчик (четырехпроводная линия)
1 - Класс точности 0,2S
2 - Класс точности 0,5S
Т - Измерение активной энергии (кВт ч) и мощности (кВт) в многотарифном режиме
R - Измерение активной (кВтч) и реактивной (кварч) энергии и мощности (кВт) в многотарифном режиме_
Примечания
1. При отсутствии в счетчике каких-либо дополнительных функций, обозначаемых символами "A", "L", их индексы в обозначении счетчика отсутствуют.
2. При отсутствии интерфейсной платы вместо "C29" в модификации счетчика указывается "00".
Место установки пломбы ОТК завода-изготовителя
Встроенное программное обеспечение (ПО) счетчика структурно разделено на метрологически значимую и метрологически незначимую части.
Метрологически незначимая часть содержит в себе прикладную и коммуникационную составляющую.
Возможны изменения только в прикладной и коммуникационной составляющих метрологически незначимой части (ПО), при этом метрологически значимая часть остается неизменной. Встроенное (ПО) может быть обновлено локально или удаленно. Предусмотрено разграничение прав доступа для перепрограммирования и настройки счетчика в соответствии с уровнями доступа при помощи ввода паролей.
Номер версии ПО отображается при включении счетчика и выводится на жидкокристаллический индикатор (ЖКИ). Контрольная сумма исполняемого кода предоставляется по запросу производителем и является индивидуальной для каждого счетчика.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | «Альфа A3» | ||
| Номер версии (идентификационный номер ПО) | 3ЕБ9-01 | 3ЕБ16-Ри | 2ЕF35-TH |
| Цифровой идентификатор ПО | 16DB435C9854FD5 8DB3EB86369381 7D7A535F15A | DBD6EC633CF08 D3440D36C01FB B7B5F6F7F715F4 | CE4348684202028 5381F02104A08C6 2E6391546A |
| Алгоритм вычисления цифрового идентификатора ПО | SHA1 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности: | |
| - по активной энергии (трансформаторное включение) ГОСТ 31819.22-2012 | 0,2S; 0,5S |
| - по активной энергии (прямое включение) ГОСТ 31819.22-2012, | 0,5S |
| - по реактивной энергии ГОСТ 31819.23-2012, - по реактивной энергии ТУ 26.51.63-028-29056091-2018 | 1 0,5 |
| 3*57,7/100; 3x63,5/110; | |
| Номинальное напряжение ином, В | 3x127/220; 3*220/380; 3x230/400; 3*100; 3*110; 3x220; 3x230; 3*380; 3*400 |
| Номинальная частота сети (диапазон рабочих частот), Гц | от 47,5 до 52,5 |
| Рабочий диапазон напряжений, В | (0,8 - 1,2)-Ином |
| Номинальные (максимальные) токи, А | 1 (2), 5 (10) |
| Базовый (максимальный) ток, А | 40 (150) |
| Стартовый ток (чувствительность), А - класс точности 0,2S; 0,5S | 0,001 1ном |
| - класс точности 0,5S (непосредственное включение) | 0,002 1б |
| Потребляемая мощность по цепям напряжения, Вт (В-А), не более | 2 (3,6) |
| Потребляемая мощность по цепи тока, мВт (мВ - А) - трансформаторное включение (при 1ном) - непосредственное включение (при 1б) | 2,5 (3,0) 8,0 (10,0) |
| Пределы допускаемой абсолютной погрешности хода часов, | ±0,5 |
| с/сут | |
| Примечания | |
| ином - номинальное напряжение, В | |
| 1ном - номинальный ток, А | |
| 1б - базовый ток, А |
| Наименование характеристики | Значение |
| Разрядность ЖКИ, разрядов | 6 |
| Срок службы литиевой батареи в режиме постоянного разряда, лет, не менее | 2,5 |
| Диапазон значений постоянной счетчика по импульсному выходу, имп/(кВтч) [имп/(кварч)] | от 1000 до 13000 |
| Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с | от 1200 до 19200 |
| Количество тарифных зон в сутках, не более | 48 |
| Количество тарифов, не более | 4 |
| Количество сезонов, не более | 12 |
| Количество типов дней, не более | 4 |
| Постоянная счетчика (Ке) для графиков нагрузки, (Втч/имп) [(варч/имп)] | 0,075 |
| Глубина хранения данных графиков нагрузки для одного канала с интервалом 30 минут, дней, не менее | 500 |
| Длительность выходных импульсов, мс | от 20 до 260 |
| Защита от несанкционированного доступа: - пароль счетчика - аппаратная блокировка | Есть Есть |
| Сохранение данных в памяти, лет | 30 |
| Самодиагностика счетчика | Есть |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP54 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 от 40 до 80 от 96 до 104 |
| Масса, кг, не более | 3,0 |
| Габаритные размеры (высота х ширина х толщина), мм, не более | 262x180x180 |
| Срок службы, лет, не менее | 30 |
Таблица 4 - Пределы допускаемой относительной погрешности при измерении реактивной электроэнергии для счётчиков класса точности 0,5 по ТУ 26.51.63-028-29056091-2018_
| Значение тока для счётчиков | Коэффициент sin ф (при индуктивной и ёмкостной нагрузке) | Пределы допускаемых значений основной погрешности (5Д % для счётчиков классов точности | |
| с непосредственным включением | включаемых через трансформатор | 1 | |
| 0,05/б < I < 0,101б | 0,02Ihom < I < 0,05/ном | 1 | ±1,0 |
| 0,101 б < I < 1МаКе | 0,05Ihom < I < IMaxc | 1 | ±0,5 |
| 0,101б < I < 0,201б | 0,05Ihom < I < 0,10Ihom | 0,5 | ±1,0 |
| 0,201б < I < 1макс | 0,10Ihom < I < IMaxc | 0,5 | ±0,5 |
| 0,201б < I < IMaKC | 0,10Ihom < I < IMaxc | 0,25 | ±1,0 |
наносится на титульный лист паспорта и руководства по эксплуатации и на щиток счетчика типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный многофункциональный | Альфа А3 | 1 шт. |
| Паспорт | ДЯИМ. 411152.026 ПС | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5275-551-2018 | 1 экз. |
| Упаковочная тара | - | 1 шт. |
осуществляется по документу РТ-МП-5275-551-2018 «ГСИ. Счетчики электрической энергии трехфазные многофункциональные Альфа А3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 07 мая 2018 г.
Основные средства поверки:
- система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);
- установка для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- устройство синхронизации времени УСВ-3 (регистрационный номер в Федеральном информационном фонде 64242-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе паспорта и на корпус счетчика в виде пломбы или наклейки.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности
0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными
ТУ 26.51.63-028-29056091-2018 Счетчики электрической энергии трехфазные многофункциональные Альфа А3. Технические условия
