| Номер в госреестре | 27429-20 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | Альфа А3 |
| Изготовитель | ООО "Систем Сенсор Технологии", Липецкая обл., с.Казинка |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные Альфа A3 (далее -счетчики) предназначены для измерений активной и реактивной электрической энергии в трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением для получения значений мощности. Для получения количества потребляемой энергии производится интегрирование значений вычисленной мощности по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.
Счетчики состоят из модуля шасси (основания), внутренней крышки счетчика, электронного модуля, кожуха счетчика и крышки зажимной платы (крышки зажимов). В основании установлены измерительные токовые трансформаторы, плата дополнительного питания, соединительные кабели токовых цепей и цепей напряжения. К шасси крепится зажимная плата для подключения измерительных цепей и цепей дополнительного питания.
В кожух вмонтирован поворотный рычажок для нажатия на кнопки «ALT» и «RESET», на который может устанавливаться пломба энергоснабжающей организации. Так же на лицевой стороне кожуха закреплена металлическая пластина оптического порта.
Счетчики имеют две модификации: А3Т - для измерений активной энергии и максимальной мощности в одном направлении в режиме многотарифности и А3R - с возможностью измерений активной и реактивной энергии и максимальной мощности в одном направлении в многотарифном режиме, а также активной энергии и максимальной мощности в двух направлениях в многотарифном режиме.
Для построения автоматизированных систем коммерческого учета электроэнергии (АС-КУЭ) на базе счетчиков используются импульсные выходные устройства и интерфейс RS485.
Классы точности при измерении активной или активной/реактивной энергии счетчиков:
- непосредственного включения: 0,5S; 0,5 S/1
- трансформаторного включений: 0,2S; 0,5S; 0,2S/0,5; 0,5S/1.
Пример записи исполнения счетчика: A3R1 -4-AL - C29 - T
| A3R | 1 | - | 4 | - | AL | - | C29 | - | T | |
| П | Непосредственное включение | |||||||||
| Т | Трансформаторное включение | |||||||||
| C29 | RS485 + 2 группы по 4 реле | |||||||||
| A | Двунаправленное измерение | |||||||||
| L | Функция накопления графиков нагрузки по энергии и | |||||||||
| параметрам сети | ||||||||||
| 3 | Двухэлементный счетчик (трехпроводная линия) | |||||||||
| 4 | Трехэлементный счетчик (четырехпроводная линия) | |||||||||
| 1 | Класс точности 0,2S при измерении активной энергии или 0,2S/0,5 при измерении | |||||||||
| активной и реактивной энергии | ||||||||||
| 2 | Класс точности 0,5S при измерении активной энергии или 0,5S/1 при измерении | |||||||||
| активной и реактивной энергии | ||||||||||
| A3T | Измерение активной энергии (кВтч) | и мощности (кВт) в многотарифном режиме | ||||||||
| A3R | Измерение активной (кВт ч | Г О, а в (к й о н в и кт а е р и | ) энергии и мощности (кВт) в | |||||||
| многотарифном режиме | ||||||||||
Примечания:
1. При отсутствии в счетчике каких-либо дополнительных функций, обозначаемых символами "A", "L", их индексы в обозначении счетчика отсутствуют.
2. При отсутствии интерфейсной платы вместо "C29" в модификации счетчика указывается "00".

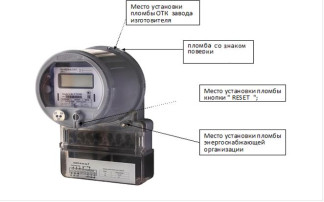

Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Встроенное программное обеспечение (далее по тексту - ПО) счетчика структурно разделено на метрологически значимую и метрологически незначимую части.
Метрологически незначимая часть содержит в себе прикладную и коммуникационную составляющую.
Возможны изменения только в прикладной и коммуникационной составляющих метрологически незначимой части ПО, при этом метрологически значимая часть остается неизменной. Предусмотрено разграничение прав доступа для перепрограммирования и настройки счетчика в соответствии с уровнями доступа при помощи ввода паролей.
Номер версии ПО отображается при включении и выводится на жидкокристаллический индикатор (ЖКИ). В зависимости от модификации счетчика возможно три номера версии (идентификационного номера) программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Альфа A3 | ||
| Номер версии (идентификационный номер ПО) | 3EF9-QI | 3ЕF16-PU | 2ЕF35-TH |
| Цифровой идентификатор ПО | 16DB435C9854FD5 8DB3EB86369381 7D7A535F15A | DBD6EC633CF08 D3440D36C01FB B7B5F6F7F715F4 | CE4348684202028 5381F02104A08C6 2E6391546A |
| Алгоритм вычисления цифрового идентификатора ПО | SHA1 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности: - по активной энергии (ГОСТ 31819.22-2012) - по реактивной энергии (ГОСТ 31819.23-2012) - по реактивной энергии | 0,2S; 0,5S* 1 0,5** |
| Номинальные напряжения ином, В | 3x57,7/100; 3x63,5/110; 3x127/220; 3x220/380; 3x230/400; 3x100; 3x110; 3x220; 3x230; 3x380; 3x400 |
| Номинальная частота сети (диапазон рабочих частот), Гц | от 47,5 до 52,5 |
| Рабочий диапазон напряжений, В | от 0,8 до 1,2-ином |
| Номинальные (максимальные) токи 1ном, А | 1 (2), 5 (10) |
| Базовый (максимальный) ток 1б, А | 40 (150) |
| Стартовый ток (чувствительность), А | ) S о 01 ,0 0, |
| Диапазон значений постоянной счетчика по импульсному выходу, имп/(кВтч) [имп/(кварч)] | от 1000 до 13000 |
| Пределы допускаемой абсолютной погрешности хода часов, с/сут | ±5 |
| *в виду отсутствия в ГОСТ 31819.21-2012 класса точности 0,5S, пределы погрешностей при измерении активной энергии счетчиков непосредственного включения класса точности 0,5S представлены в таблицах 3 и 4; **пределы допускаемых погрешностей для счетчиков реактивной энергии класса точности 0,5, включаемых через трансформатор, представлены в таблицах 5 и 6. | |
Таблица 3 - Пределы допускаемой основной погрешности при измерении активной энергии для счетчиков класса точности 0,5S непосредственного включения._
| Значение тока для счетчиков | Коэффициент мощности, cos ф | Пределы допускаемой основной погрешности, % |
| 0,021б < I < 0,101б | 1 | ± 1,0 |
| 0,101б < I < 1макс | ± 0,5 | |
| 0,05 • 1б < I < 0,20 1б | 0,5 (инд.) и 0,8 (емк.) | ± 1,0 |
| 0,20'1б < I < 1макс | ± 0,6 | |
| По требованию потребителя | 0,25 (инд.) и 0,5 (емк.) | ±1,0 |
| 0,20Тб < I < I6 |
Таблица 4 - Пределы дополнительных погрешностей при измерении активной энергии, вызываемых изменением влияющих величин для счетчиков класса точности 0,5S непосредственного включения._
| Влияющая величина | Значение тока для счетчиков (при симметричной нагрузке, если не оговорено особо) | Коэффициент мощности, cos ф | Класс точности счетчиков 0,5S |
| 1 | 2 | 3 | 4 |
| Изменение температуры окружающего воздуха | 0,10Тб < I < ^акс | 1,0 | Средний температурный коэффициент, %/К |
| ±0,03 | |||
| 0,20Тб < I < ^акс | 0,5 (инд.) | ±0,05 | |
| Изменение напряжения ±10 % | 0,10Тб < I < ^акс | 1,0 | Пределы дополнительной погрешности, % |
| ±0,20 | |||
| 0,20Тб < I < W | 0,5 (инд.) | ±0,40 | |
| Изменение частоты ±2 % | 0,10Тб < I < Iмакс | 1,0 | ±0,20 |
| 0,20Тб < I < Iмакс | 0,5 (инд.) | ||
| Обратный порядок следования фаз | 0,10аб | 1,0 | ±0,10 |
| Несимметрия напряжения | I6 | ±1,00 | |
| Г армоники в цепях тока и напряжения5) | 0,50Тб | ±0,50 | |
| Постоянная составляющая и четные гармоники в цепи переменного тока | Iмакс/^2 | ±3,0 | |
| Субгармоники в цепи переменного тока | 0,50-Ie | 1,0 | ±1,50 |
| Постоянная магнитная индукция внешнего происхождения | I6 | 1,0 | ±2,00 |
| Магнитная индукция внешнего происхождения 0,5 мТл | ±1,00 | ||
| Радиочастотные электромагнитные поля | ±2,00 |
| 1 | 2 | 3 | 4 |
| Кондуктивные помехи, наводимые радиочастотными полями | 1б | 1,0 | ±2,00 |
| Наносекундные импульсные помехи | ±2,00 |
Таблица 5 - Пределы допускаемой относительной погрешности при измерении реактивной электроэнергии для счётчиков класса точности 0,5, включаемых через трансформатор_
| Значение тока для счетчиков | Коэффициент sin ф (при индуктивной и ёмкостной нагрузке) | Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5S |
| 0,021ном < I < 0,05-1ном | 1,0 | ±1,0 |
| 0,°5' 1ном < 1 < 1макс | 1,0 | ±0,5 |
| 0,05 1ном < I < 0,10 1ном | 0,5 | ±1,0 |
| 0Д0' !«ом < 1 < !макс | 0,5 | ±0,5 |
| 0Д0' !-ном < 1 < !-макс | 0,25 | ±1,0 |
| Таблица 6 - Пределы дополнительных | погрешностей при | измерении реактивной |
электроэнергии, вызываемых изменением влияющих величин, для счетчиков класса точности 0,5, включаемых через трансформатор_
| Влияющая величина | Значение тока для счетчиков (при симметричной нагрузке, если не оговорено особо) для счетчиков, включаемых через трансформатор | Коэффициент sin (при индуктивной или емкостной нагрузке) | Класс точности счетчиков 0,5 |
| 1 | 2 | 3 | 4 |
| Изменение температуры окружающего воздуха | 0,05' !-ном < 1 < !-макс | 1,0 | Средний температурный коэффициент, %/К, ±0,03 |
| 0,101ном!1 < !макс | 0,5 | ±0,05 | |
| Изменение напряжения ±10 % | 0,02Тном< 1 !I !макс | 1,0 | Пределы дополнительной погрешности, % |
| ±0,2 | |||
| 0,05"1ном<1 < !-макс | 0,5 | ±0,4 | |
| Изменение частоты ±2 % | 0,021ном< 1 < !макс | 1,0 | ±0,2 |
| 0,051ном< 1 < !макс | 0,5 | ±0,2 | |
| Постоянная магнитная индукция внешнего происхождения | !-ном | 1,0 | ±2,0 |
| 1 | 2 | 3 | 4 |
| Магнитная индукция внешнего происхождения 0,5 мТл | 1ном | 1,0 | ±1,0 |
| Радиочастотные электромагнитные поля | ±2,0 | ||
| Кондуктивные помехи, наводимые радиочастотными полями | ±2,0 | ||
| Наносекундные импульсные помехи | ±2,0 | ||
| Устойчивость к колебательным затухающим помехам | ±2,0 |
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Активная и полная потребляемая мощность по цепям напряжения, Вт (В А), не более | 2 (3,6) |
| Полная потребляемая мощность по цепям тока, мВА, не более - трансформаторное включение (при 1ном) - непосредственное включение (при 1б) | 3.0 10.0 |
| Разрядность ЖКИ, разрядов | 6 |
| Срок службы литиевой батареи в режиме постоянного разряда, лет, не менее | 2,5 |
| Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с | от 1200 до 19200 |
| Количество тарифных зон в сутках, не более | 48 |
| Количество тарифов, не более | 4 |
| Количество сезонов, не более | 12 |
| Количество типов дней, не более | 4 |
| Постоянная счетчика (Ке) для графиков нагрузки, (Втч/имп) [(варч/имп)] | 0,075 |
| Глубина хранения данных графиков нагрузки для одного канала с интервалом 30 минут, дней, не менее | 500 |
| Длительность выходных импульсов, мс | от 20 до 260 |
| Сохранение данных в памяти, лет | 30 |
| Защита от несанкционированного доступа: - пароль счетчика - аппаратная блокировка | есть есть |
| Самодиагностика счетчика | есть |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP54 |
| Масса, кг, не более | 3,0 |
| 1 | 2 |
| Габаритные размеры, мм, не более | |
| - высота | 262 |
| - ширина | 180 |
| - длина | 180 |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | 23±5 |
| - относительная влажность (при 25 °С), % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -40 до +60 |
| - относительная влажность, % | от 40 до 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Средняя наработка на отказ,ч, не менее | 260000 |
| Срок службы, лет, не менее | 30 |
наносится на щиток счетчика и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный многофункциональный Альфа А3 | - 1) | 1 шт. |
| Руководство по эксплуатации | ССТ.411152.001 РЭ | 1 экз1) |
| Паспорт | ССТ.411152.001 ПС | 1 экз |
| Методика поверки | МП-171/04-2020 | 1 экз |
| Программное обеспечение | Альфа A3 | 1 экз |
| 1) - в зависимости от модификации счетчика; 2) - допускается поставлять 1 экз. на партию счетчиков до 10 штук | ||
осуществляется по документу МП-171/04-2020 «Счётчики электрической энергии трехфазные многофункциональные Альфа А3. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 12 февраля 2020 г.
Основные средства поверки:
- Установка поверочная универсальная «УППУ-МЭ» модификации 3.3Т1-П-10, регистрационный номер в Федеральном информационном фонде 57346-14;
- Измеритель параметров электробезопасности электроустановок MI 2094, регистрационный номер в Федеральном информационном фонде 36055-07;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт и на счетчик в соответствии со схемой, представленной на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ТУ 26.51.63-001-42107002-2019 Счетчики электрической энергии трехфазные многофункциональные Альфа А3. Технические условия
