Калибраторы датчиков вибрации КДВ-1, 27479-12

Назначение

Калибраторы датчиков вибрации КДВ-1 предназначены для воспроизведения значений размаха виброперемещения и среднеквадратических значений (СКЗ) виброскорости.

Калибраторы датчиков вибрации КДВ-1 (далее - калибраторы) применяются для поверки и калибровки датчиков виброперемещения с вихретоковыми преобразователями и датчиков виброскорости.

Описание

Принцип работы калибратора основан на воспроизведении нормированных колебаний стола электродинамического вибростенда с помощью блока управления.

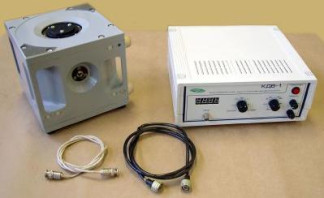

Калибратор состоит из блока управления (БУ) и вибростенда (ВС). Блок управления и вибростенд калибратора соединены между собой с помощью двух кабелей.

Калибратор обеспечивает воспроизведение вибрации в вертикальном и в горизонтальном направлениях. Индикация воспроизводимого СКЗ виброскорости или размаха виброперемещения осуществляется четырехразрядным цифровым индикатором, расположенным на передней панели БУ.

Предусмотрена работа калибратора от внешнего генератора и от встроенных генераторов с частотами 45 и 160 Гц.

Для закрепления вихретоковых преобразователей датчиков вибрации предназначена скоба, входящая в комплект калибратора. Для имитации рабочей поверхности обеспечена возможность закрепления на столе вибростенда сменных дисков, изготовленных из различных марок сталей.

Конструктивно ВС выполнен в металлическом корпусе, БУ - в пластиковом. В соответствующих местах на них предусмотрены элементы ограничения доступа: место для пломбирования. Винты крепления верхней крышки БУ опломбированы массой пломбировочной и закрыты заглушками. Верхняя и нижняя крышки ВС по боковой поверхности опломбированы пломбами из массы пломбировочной.

Схема пломбировки от несанкционированного доступа

КДВ-1

КА/1ИБРАТ0Р ДАТЧИКОВ ВИБРАЦИИ

«. 1    ..1Д    ЛвО*.

A JjMu~ о

2 3 4

«в    в    w

Ът Ьи гм]    UW1IXH

On

г?/

Es

/

Т7

230

место для пломбы

йот дайшда (М слеШ 298

В

Р

Технические характеристики

Диапазон воспроизводимых СКЗ виброскорости:

-    в положении переключателя ДИАПАЗОН "20 мм/с" - от 0,50 до 19,99 мм/с;

-    в положении переключателя ДИАПАЗОН "100 мм/с" - от 20,0 до 100,0 мм/с.

Диапазон воспроизводимых значений размаха виброперемещения:

-    в положении переключателя ДИАПАЗОН "100 мкм" - от 5,0 до 100,0 мкм;

-    в положении переключателя ДИАПАЗОН "250 мкм" - от 100 до 250 мкм.

Диапазон частот воспроизводимой вибрации:

-    СКЗ виброскорости от 10 до 1000 Гц;

-    размаха виброперемещения от 10 до 320 Гц.

Номинальная масса нагрузки, устанавливаемой на стол ВС, 400 г.

Пределы допускаемых относительных погрешностей воспроизведения СКЗ виброскорости и размаха виброперемещения:

-    на частоте 160 Гц    ± (0,02 + (а/А;)100, %;

-    в диапазоне частот от 30 до 1000 Гц ± (0,05 + (а/А;)100, %;

-    в диапазоне частот от 10 до 30 Гц ± (0,06 + (а/А;)100, %;

где A; - значение задаваемого параметра (СКЗ виброскорости, мм/с, размаха виброперемещения, мкм);

a = 0,02 мм/с для поддиапазона "20 мм/с" ; a = 0,1 мм/с для поддиапазонов "100 мм/с"; a = 0,1 мкм для поддиапазона "100 мкм"; a = 1 мкм для поддиапазона "250 мкм".

Коэффициент гармоник виброскорости колебаний стола ВС не более:

-    в диапазоне частот от 10 до 30 Гц    10 %;

-    в диапазоне частот от 30 до 45 Гц    5 %;

-    в диапазоне частот от 45 до 80 Гц    3 %;

-    в диапазоне частот от 80 до 1000 Гц    2 %;

-    на частоте 160 Гц    1 %.

Лист № 3 Всего листов 4

СКЗ виброскорости вибрационного шума на столе ВС не более 0,025 мм/с.

Частота встроенных генераторов (160,0 ± 0,1) Гц и (45,0 ± 0,1) Гц.

Относительный коэффициент поперечного движения стола ВС, не более:

-    в диапазоне частот от 10 до 1000 Гц    10 %;

-    на частоте 160 Гц    5 %.

Потребляемая мощность не более 400 В-А.

Питание калибратора осуществляется от однофазной сети переменного тока напряжением (220 ± 4,4) В частотой (50 ± 0,5) Гц.

Режим работы циклический - время непрерывной работы не менее 1,0 ч, перерыв 0,5 ч. Нестабильность воспроизведения СКЗ виброскорости и размаха виброперемещения от времени непрерывной работы не более 0,5 %.

Температура стола ВС при непрерывной работе в течение 1 часа не более 50 °C.

Масса калибратора не более 23 кг, в том числе: БУ не более 5 кг; ВС не более 18 кг. Диаметр стола ВС - 68 мм.

Габаритные размеры КДВ-1: БУ не более 290x120x300 мм;

ВС с кронштейнами не более 200x290x250 мм.

Средняя наработка до отказа не менее 3000 ч.

Средний полный срок службы 12 лет.

Рабочие условия эксплуатации:

-    температура окружающего воздуха от плюс 18 до плюс 28 °С;

-    относительная влажность воздуха от 30 до 80 %;

-    атмосферное давление воздуха от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Рабочие положения стола ВС - горизонтальное и вертикальное.

Знак утверждения типа

наносится на корпус блока управления согласно ИКЛЖ.442293.001СБ и на титульный лист руководства по эксплуатации ИКЛЖ.442269.001РЭ в центре страницы типографским способом.

Комплектность

Комплектность КДВ-1 соответствует указанной в таблице 1.

Таблица 1

Поверка

осуществляется по методике, приведенной в разделе 4 руководства по эксплуатации ИКЛЖ.442269.001РЭ и утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» во II кв. 2012 г.

Основные средства поверки:

-    система для анализа сигналов многоканальная "PULSE" мод.3560;

-    преобразователь пьезоэлектрический мод.8305;

-    усилитель измерительный мод.2626;

-    усилитель измерительный "NEXUS" мод.2690;

Всего листов 4

- вольтметр универсальный цифровой В7-38, погрешность измерения переменного тока и напряжения не более 0,5 %.

Сведения о методах измерений

Методы измерений содержатся в руководстве по эксплуатации ИКЛЖ.442269.001РЭ.

Нормативные и технические документы, устанавливающие требования к калибраторам датчиков вибрации КДВ-1

ИКЛЖ.442269.001ТУ Калибратор датчиков вибрации КДВ-1 Технические условия.

Рекомендации к применению

- при проведении работ и оказании услуг по обеспечению единства измерений.
