| Номер в госреестре | 27510-12 |
| Наименование СИ | Скобы измерительные диаметров колесных пар |
| Обозначение типа СИ | ИДК |
| Изготовитель | ООО "РИФТЭК", Беларусь, г. Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 28.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы измерительные диаметров колёсных пар ИДК (в дальнейшем - скобы) предназначены для измерения диаметра круга катания колёсных пар подвижного состава железных дорог и метрополитена.

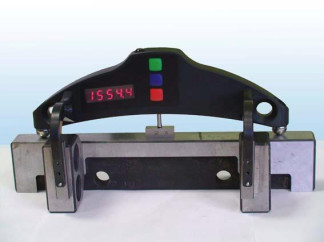

Скобы состоят из основания с двумя шаровыми опорами для установки скобы на поверхность круга катания колеса, двух боковых опор для базирования скобы на боковой поверхности колеса, измерительного наконечника, расположенного в центре между шаровыми опорами, устройства цифровой индикации (УЦИ) и блока аккумуляторов. Метод измерения основан на расчете диаметра колесных пар по результатам измерений длины сегмента диаметра круга катания (расстояния между центрами шаровых опор скобы) и высоты сегмента, образуемого при установке скобы на колесо. Скобы имеют встроенный датчик температуры для компенсации температурной деформации.
Скобы измерительные диаметров колесных пар ИДК имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
| Наименование ПО | Идентифи-ка-ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| IDK | IDK | v.1.0 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
| Характеристика | Значение |
| Пределы допускаемой абсолютной погрешности измерения диаметра круга катания колеса, мм | ±0,25 |
| Диапазон измерения диаметра круга катания колеса, мм | от 600 до 1250 |
| Дискретность отсчетного устройства, мм | 0,1; 0,01 |
| Размах показаний, мм, не более | 0,2 |
| Номинальное значение и допустимое отклонение расстояния между центрами шаровых опор, мм | 250±0,1 |
| Условия эксплуатации скобы: - температура окружающей среды,. °С - относительная влажность | от минус 10 до плюс 40 до 80 % при 25 °С |
| Условия транспортирования скобы: - температура окружающей среды,. °С - относительная влажность | от минус 25 до плюс 50 до 95 % при 25 °С |
| Номинальное напряжение, В | 2,4 |
| Масса, кг, не более | 1 |
| Г абаритные размеры, мм, не более | 240*140x97 |
| Шероховатость шаровых опор и базовых поверхностей боковых упоров, Ra, мкм, не более | 1 |
| Ток потребления, А, не более | 0,1 |
| Средний срок службы скобы, лет, не менее | 10 |
Знак утверждения типа наносится на скобы методом гравировки и на титульный лист руководства по эксплуатации.
| Наименование | Кол-во |
| Скоба измерительная | 1 шт. |
| Зарядное устройство | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Футляр | 1 шт. |
| Диск с ПО | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу МРБ МП. 1374-2011 «Скоба измерительная диаметров колёсных пар ИДК. Методика поверки», утвержденной БелГИМ.
Основные средства поверки:
- меры длины концевые плоскопараллельные 3 к.т.
Метод измерений изложен в разделе 17.7 «Порядок работы» Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к скобам измерительным диаметров колёсных пар ИДК
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
ТУ BY 100051163.004-2011 «Скобы измерительные диаметров колесных пар ИДК. Технические условия»
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
