Термометры технические стеклянные ТТ, ТТМ, 276-12

Для измерения температуры в различных устройствах научного, промышленного и бытового назначения.

Документы

Карточка СИ

Номер в госреестре	276-12
Наименование СИ	Термометры технические стеклянные
Обозначение типа СИ	ТТ, ТТМ
Изготовитель	ОАО "Термоприбор", г.Клин
Год регистрации	2012
Срок свидетельства	29.10.2017
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Термометры технические стеклянные ТТ, ТТМ (далее - термометр) предназначены для измерения температуры в различных устройствах научного, промышленного и бытового назначения.

Описание

Принцип действия термометра основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды.

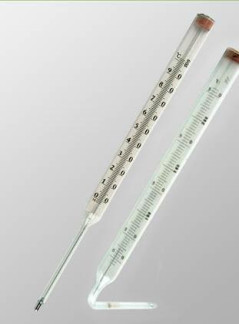

Термометр состоит из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала, служащая для отсчёта измеряемой температуры. В зависимости от формы нижней части термометры изготавливаются прямые и угловые.

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 1, 2.

Таблица 1

Номер тер-ра	Диапазон измерения, оС	Цена деления шкалы, оС
		Длина верхней части, мм, не более
		240	160
2	от минус 35 до 50	0,5 или 1	1
4	от 0 до 100	1	1
5М	от 0 до 160	1 или 2	2
6М	от 0 до 200	1 или 2	2
7М	от 0 до 300	2	-
8	от 0 до 350	5
9	от 0 до 400
10	от 0 до 450
11	от 0 до 500
12	от 0 до 600	10

Таблица 2

Диапазон измеряемых температур, оС	Пределы допускаемых абсолютных погрешностей термометров при цене деления шкалы и классе точности, оС
	0,5	1		2		5	10
	1 класс	1 класс	2класс	1 класс	2класс	1 класс	1 класс	2класс
от минус 35 до 0	±1	±1(±1,5)*	(±2) *	-	-	-	-	-
св. 0 до 100	±1	±1(±1)'	-	±2(±2)*	-	±5	±5	±10
св. 100 до 200	-	±2(±2)*	(±3 ) *	±2(±4)*	±3	±5	±5	±10
св. 200 до 300	-	-		±3	±4	±5	±5	±10
св. 300 до 600	-	-	-	-	-	±10	±10	-

для жидкостных (нертутных) термометров

Вероятность безотказной работы термометров, наполненных ртутью, соответствует значению

0.94.за 2000 часов, для остальных - 0,92 за 2000 часов.

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу паспорта типографским способом.

Комплектность

1. Термометр - 1 шт.

2. Паспорт - 1 шт.

3. Футляр - 1 шт.

Поверка

осуществляется по ГОСТ 8.279-78. «Термометры стеклянные жидкостные рабочие. Методы и средства поверки». При поверке применяется термометр ы сопротивления платиновые ПТС-10М диапазоны измерений (0-660) 0С, (минус 196- 0,01) С, 2 разряд.

Сведения о методах измерений

При использовании термометров технические стеклянных ТТ, ТТМ используется метод прямых измерений (изменение температуры), который приведен в паспорте.

Нормативные и технические документы

1. ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний»

2. ГОСТ 8.279-78 «Термометры стеклянные жидкостные рабочие. Методы и средства поверки».

3. ГОСТ 8.558-93 «Государственная поверочная схема для средств измерений температуры».

4. ТУ 25-2021.010-89 «Термометры технические стеклянные. Технические условия».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (измерение температуры).
