| Номер в госреестре | 27608-16 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | Z |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные серии Z (далее - датчики) предназначены для преобразования статических и изменяющихся усилий в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию под воздействием силы сжатия и растяжения.
Принцип действия датчиков основан на преобразовании деформации упругого элемента тела датчиков, возникающей под действием приложенной нагрузки в пропорциональный аналоговый электрический сигнал.
Конструктивно датчики выполнены в неразъемном корпусе цилиндрической формы. Основным узлом датчиков является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На оси упругого элемента наклеены тензорезисторы, соединенные в мостовую схему. Электрическая схема также содержит элементы компенсации температурных воздействий на выходной сигнал.
Датчики выпускаются в следующих модификациях: Z30[Х]; Z4^], где «Х» (если присутствует) - это цифровое или буквенное обозначение исполнения внешнего вида, отличающегося от стандартного (для стандартного исполнения какой-либо символ отсутствует), при этом, данное отличие не затрагивает конструкцию, метрологические и/или технические характеристики.
Выпускаемые датчики отличаются метрологическими характеристиками, маркировкой, материалом исполнения корпуса, габаритными размерами и весом

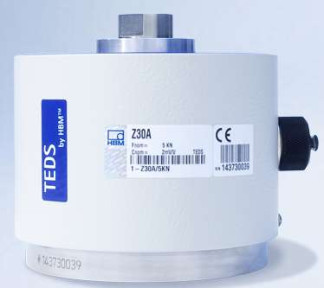

Общий вид датчиков приведён на рисунках 1 - 2.
Пломбирование датчиков силоизмерительных тензорезисторных серии Z не предусмотрено. Конструкция корпуса датчиков является неразборной, что обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | Z30 | |
| Номинальное усилие Бном, кН | 0 о, 0 0, 0 (N 0 0 0, О 0, | 2,00 5,00 10,00 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | 2 | |
| Категория точности | 0,03 | |
| Нелинейность, %, не более | ±0,03 | |
| Предельная допустимая нагрузка, % от Бном | 150 | |
| Входное сопротивление, Ом | св. 345 | св. 690 |
| Выходное сопротивление, Ом | от 300 до 500 | от 600 до 800 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | Z4 | |
| Номинальное усилие Бном, кН | 20 50 100 200 | 500 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | 2 | |
| Категория точности | 0,02 | 0,03 |
| Нелинейность, %, не более | ±0,02 | ±0,03 |
| Предельная допустимая нагрузка, % от Бном | 150 | |
| Входное сопротивление, Ом | св. 345 | |
| Выходное сопротивление, Ом | 356,0±0,3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | Z30 | Z4 | |||
| Номинальное усилие Бном, кН | 0,05; 0,10; 0,20; 0,50; 1,00 | 2,00; 5,00; 10,00 | 20,00; 50,00; 100,00 | 200,00 | 500,00 |
| Диапазон напряжения питания, В | от 0,5 до 12,0 | ||||
| Масса датчика, не более, кг | 0,9 | 2,3 | 5,5 | 11,2 | 42,0 |
| Г абаритные размеры, мм, не более - диаметр - высота | о ^ о" 99 | 275.0 250.0 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -10 до +70 от 30 до 80 от 84,0 до 106,7 | от -30 до +85 от 30 до 80 от 84,0 до 106,7 | |||
наносится на корпус датчиков методом наклеивания и на титульный лист технической документации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный серии Z | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 60-16 | 1 экз. |
осуществляется по документу МП АПМ 60-16 «Датчики силоизмерительные тензорезисторные серии Z. Методика поверки», утвержденному ООО «Автопрогресс-М» 15.09.2016 г.
Основные средства поверки:
- рабочие эталоны 1-ого разряда по ГОСТ Р 8.640-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Hottinger Baldwin Messtechnik GmbH», Германия
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
