| Номер в госреестре | 27609-17 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | C |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные серии C (далее - датчики) предназначены для преобразования статических и изменяющихся усилий в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию под воздействием силы сжатия.
Принцип действия датчиков основан на преобразовании деформации упругого элемента тела датчиков, возникающей под действием приложенной нагрузки в пропорциональный аналоговый электрический сигнал.
Конструктивно датчики выполнены в неразъемном корпусе цилиндрической формы. Основным узлом датчиков является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На оси упругого элемента наклеены тензорезисторы, соединенные в мостовую схему. Электрическая схема также содержит элементы компенсации температурных воздействий на выходной сигнал.
Датчики выпускаются в следующих модификациях: С2[Х], С4[Х], С6[Х], С9[Х], С10[Х], С18[Х], где «Х» (при наличии) - это цифровое или буквенное обозначение исполнения внешнего вида, отличающегося от стандартного (для стандартного исполнения какой-либо символ отсутствует), при этом, данное отличие не затрагивает конструкцию, метрологические и/или технические характеристики.
Выпускаемые модификации датчиков различаются метрологическими характеристиками, внешним видом, маркировкой, материалом исполнения корпуса, габаритными размерами и весом.

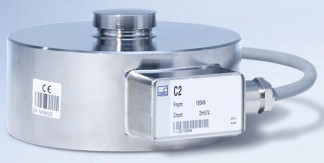

Внешний вид датчиков представлен на рисунках 1 - 6.
Рисунок 2 - Внешний вид датчиков С9[Х]
Пломбирование датчиков силоизмерительных тензорезисторных серии C не предусмотрено. Конструкция корпуса датчиков является неразборной, что обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
отсутствует.
Таблица 1 - Метрологические характеристики_
Значение
Наименование характеристики
Модификация
С2
С4
С9
| 1,00 | 20,00 |
| 2,00 | 50,00 |
| 5,00 | 100,00 |
| 10,00 | 200,00 |
| 20,00 | |
| 50,00 | |
| 100,00 | |
| 200,00 |
500,00
| 0,05 | 0,50 |
| 0,10 | 1,00 |
| 0,20 | 2,00 |
| 5,00 | |
| 10,00 | |
| 20,00 | |
| 50,00 |
Номинальное усилие Бном, кН
0,50
Номинальный выходной сигнал при Fnom, мВ/В_
2±0,2 %
1±1 %
| Наименование характеристики | Значение | |||||
| Модификация | С2 | С4 | С9 | |||
| Составляющая погрешности, связанная с воспроизводимостью показаний b, % | 0,1 | 0,1 | 0,3 | 0,2 | ||
| Составляющая погрешности, связанная с повторяемостью показаний b', % | 0,1 | 0,1 | 0,3 | 0,2 | ||
| Составляющая погрешности, связанная с гистерезисом v, % | 0,21) | 0,151) | 0,12) | 0,32) | 0,21) | |
| Составляющая погрешности, связанная с нелинейностью унел, % | ±0,20 | ±0,10 | ±0,02 | ±0,03 | ±0,20 | |
| Составляющая погрешности, связанная с ползучестью с, % | 0,60 | 0,02 | 0,2 | 0,1 | ||
| Предельная допустимая нагрузка, % от Гном | 130 | 150 | 150 | 200 | 120 | |
| Входное сопротивление, Ом | св. 340 | св. 345 | от 250 до 400 | от 300 до 450 | ||
| Выходное сопротивление, Ом | от 300,0 до 400,0 | 356,0±0,3 | от 200,0 до 400,0 | от 120,0 до 450,0 | ||
| 1} - при 0,5-Fnom ) - при 0,2'Fnom до Fnom | ||||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Модификация | С10 | С18 | С6 | |||||
| Номинальное усилие Fном, кН | 2,5 5.0 10.0 | 25.0 50.0 100.0 | 250.0 500.0 | 1000,0 | 10,0 20,0 50.0 100.0 200,0 300.0 500.0 1000.0 | 2000,0 3000,0 | 5000,0 | 200,0 500.0 1000.0 2000,0 5000,0 |
| Номинальный выходной сигнал при Fnom, мВ/В | 2±0,1 % | 4±0,1 % | 2±0,2 % | 2±2,5 % | ||||
| Составляющая погрешности, связанная с воспроизводимостью показаний b, % | 0,025 | 0,08 | 0,1 | |||||
| Наименование характеристики | Значение | |||||||
| Модификация | С10 | С18 | С6 | |||||
| Составляющая погрешности, связанная с повторяемостью показаний b', % | 0,025 | 0,04 | 0,1 | |||||
| Составляющая погрешности, связанная с гистерезисом V, % | 0,0753) | 0,1003) | 0,1253) | 0,1503) | 0,0804) | 0,8003) | ||
| Составляющая погрешности, связанная с нелинейностью унел, % | ±0,03 | ±0,04 | ±0,06 | ±0,05 | ±1,00 | |||
| Составляющая погрешности, связанная с ползучестью с, % | 0,040 | 0,025 | 0,030 | 0,060 | ||||
| Предельная допустимая нагруз -ка, % от FffiM | 120 | 170 | 150 | 135 | 150 | |||
| Входное сопротивление, Ом | св. 345 | 4450±100 | св. 345 | |||||
| Выходное сопротивление, Ом | от 280,0 до 360,0 | 4010,0±5,0 | 356,0± 1,5 | |||||
| 3) - при 0,4Fnom ) - при 0,2'Fnom до Fnom | ||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристика | Значение | |||||
| Модификация | С2 | С4 | С9 | С10 | С18 | С6 |
| Диапазон напряжения питания, В | от 0,5 до 12,0 | от 5,0 до 30,0 | от 0,5 до 12,0 | |||
| Масса, кг, не более | 3,00 | 42,00 | 0,26 | 28,50 | 90,40 | 33,00 |
| Г абаритные размеры, мм, не более: - диаметр - высота | 115.0 60.0 | 275.0 159.0 | 46.0 28.0 | 279,0 84,7 | 275.0 303.0 | 189.0 180.0 |
| Наименование характеристика | Значение | |||||
| Модификация | С2 | С4 | С9 | С10 | С18 | С6 |
| Диапазон рабочих температур, °С | от -10 до +45 | от - 10 до +45 | от -10 до +45 | от -10 до +45 | от +10 до +40 | от -10 до +45 |
| Диапазон температур эксплуатации, °С | от -30 до +85 | |||||
| Относительная влажность, % | от 30 до 80 | |||||
| Атмосферное давление, кПа | от 84,0 до 106,7 | |||||
наносится на корпус датчика методом наклеивания и на титульный лист технической документации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный серии С | - | 1 шт. |
| Руководство по эксплуатации (РЭ) | - | 1 экз. |
| Методика поверки | МП АПМ 59-16 | 1 экз. |
осуществляется по документу МП АПМ 59-16 «Датчики силоизмерительные тензорезисторные серии C. Методика поверки», утвержденному ООО «Автопрогресс-М» 28.10.2016 г.
Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.640-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Техническая документация «Hottinger Baldwin Messtechnik GmbH», Германия.
