Номер в госреестре | 27611-14 |
Наименование СИ | Комплексы измерительно-вычислительные и управляющие |
Обозначение типа СИ | STARDOM |
Изготовитель | "Yokogawa Electric Corporation", Япония; Фирма "Yokogawa Electric Asia Pte. Ltd.", Сингапур; Фирма "PT Yokogawa Manufacturing Batam", Индонезия |
Год регистрации | 2014 |
Срок свидетельства | 23.09.2029 |
МПИ (интервал между поверками) | 4 года |
Описание типа | скачать |
Методика поверки | скачать |
Комплексы измерительно - вычислительные и управляющие STARDOM (далее -комплексы) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов от первичных измерительных преобразователей (датчиков) в виде силы и напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, частоты периодических сигналов, вычислений и преобразований данных по различным алгоритмам на основе программных средств, регистрации и хранения измеренных и вычисленных значений, приема и обработки дискретных, цифровых и кодированных сигналов, формирования управляющих, аварийных аналоговых, цифровых, кодированных и дискретных сигналов на основе измерений и вычислений параметров технологических процессов, многоконтурного ПИД - регулирования, алгоритмического программного управления.
Комплексы применяются в качестве вторичной части измерительных, сетевых управляющих и телеметрических систем сбора и передачи данных, используемых для построения автоматических и автоматизированных систем измерения, контроля, регулирования, автоматических систем пожаротушения, диагностики и управления производственными процессами, технологическими линиями и агрегатами, высокоскоростным управлением турбомашинами и другие применения в различных отраслях промышленности.
Комплексы также применяются в составе узлов учета количества жидкости, пара, газа, тепловой энергии, электрической энергии, нефти, нефтепродуктов и др.

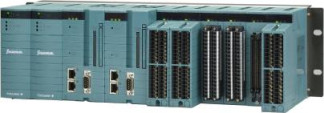

Комплексы STARDOM строятся на базе автономных контроллеров FCN и FCN-RTU модульного типа, автономных контроллеров FCJ, а также, могут включать в себя различное периферийное оборудование, операторские станции, серверы баз данных с системным и прикладным программным обеспечением, различные библиотеки и модули программ, обеспечивающие разнообразную математическую обработку измерительной и другой информации, архивирование данных, быстрый обмен и передачу информации между различными сетевыми уровнями системы и периферийного оборудования, автоматизированную настройку контуров управления, обеспечения человеко - машинных интерфейсов и передачи информационных данных по различным сетевым протоколам.
Для связи с компонентами, периферийными устройствами, интеллектуальными датчиками и сторонними системами управления комплексы имеют встроенную поддержку сетевых протоколов и технологий: Ethernet, Modbus TCP, Modbus RTU, OPC, SB-bus, Serial Bus RS232/RS422/RS485, Foundation Fieldbus, Profibus, CANopen, DNP3, HART и других.
Комплексы позволяют создавать как простые, так и сложные многоуровневые, распределенные системы управления технологическими объектами различной сложности.
Комплексы STARDOM, построенные на базе автономных модульных контроллеров FCN могут расширяться до 25 шт. аналоговыми, дискретными, коммуникационными модулями и другими модулями (контроллеры FCN-RTU - до 3 или 8 шт. модулями в зависимости от комплектации).
Комплексы STARDOM, построенные на базе автономных контроллеров FCN и FCN-RTU выполнены на базе следующих измерительно - управляющих модулей:
NFAI135 - модуль аналоговых входов от 4 до 20 мА, 8 каналов, изолированные каналы (ток);
NFAP135 - модуль импульсных входов, 8 каналов, отсчет импульсов от 0 до 10 кГц, изолированные каналы (счет, частота);
Лист № 2 Всего листов 14
NFAF135 - модуль частотных входов, 8 каналов, измерение частоты прямоугольных импульсов от 0,1 до 10 кГц, изолированные каналы (частота);
NFAI141 - модуль аналоговых входов от 4 до 20 мА, 16 каналов, неизолированный (ток);
NFAV141 - модуль аналоговых входов от 1 до 5 В, 16 каналов, неизолированный (напряжение);
NFAV142 - модуль аналоговых входов минус 10 до плюс 10 В, 16 каналов, неизолированный (напряжение);
NFAT141 - модуль входа ТС/мВ, 16 каналов, изолированный (сигналы от термопар, напряжение);
NFAI143 - модуль аналоговых входов от 4до 20 мА, 16 каналов, изолированный (ток);
NFAV144 - модуль аналоговых входов от минус 10 до плюс 10 В или от 1 до 5 В (программно конфигурируется), 16 каналов, изолированный (напряжение);
NFAR181 - модуль входа RTD, 12 каналов, изолированные каналы (сигналы от термометров сопротивления, 2-х или 3-х проводное подключение);
NFAI835 - модуль аналоговых входов/выходов от 4 до 20 мА, 4 канала вход/4 канала выход, изолированные каналы (ток);
NFAI841 - модуль аналоговых входов/выходов от 4 до 20 мА, 8 каналов вход/ 8 каналов выход, неизолированный (ток);
NFAB841 - модуль аналоговых входов/выходов, от 1 до 5 В вход, от 4 до 20 мА выход, 8 каналов вход/ 8 каналов выход, неизолированный (напряжение, ток);
NFAV542 - модуль аналоговых выходов от минус 10 до плюс 10 В, 16 каналов, неизолированный (напряжение);
NFAI543 - модуль аналоговых выходов от 4 до 20 мА, 16 каналов, изолированный (ток);
NFAV544 - модуль аналоговых выходов от минус 10 до плюс 10 В, 16 каналов, изолированный (напряжение);
NFDV532 - модуль импульсных выходов, 4 канала, изолированные каналы (частота, широтно-импульсный);
NFGS813 - сервомодуль для турбомашин со встроенными каналами входа/выхода, 4 изолированных канала входов сигнала от линейного регулируемого дифференциального трансформатора сервоклапана, 4 изолированных канала входов от 1 до 5 В (напряжение), 2 изолированных канала выходов аппаратного контура ПИД регулирования от минус 50 до плюс 50 мА (ток);
NFGP813 - высокоскоростной модуль защиты для турбомашин со встроенными каналами входа/выхода, 6 изолированных канала входов от 1 до 5 В (напряжение), 4 изолированных канала входов от 50 Гц до 25 кГц или от 0,04 Гц до 2 кГц (частота);
NFCP050 - модуль CPU FCN-RTU со встроенными каналами в/в, 12 каналов аналоговых дифференциальных входов от 1 до 5 В (напряжение), 2 канала аналоговых выходов от 4 до 20 мА (ток), 2 канала импульсных входов от 0 до 10 кГц (счет, частота), 1 канал аналогового входа от 1 до 32 В (напряжение), c функцией ведения времени;
NFCP100 - модуль CPU FCN без аналоговых входов и выходов c функцией ведения времени.
Комплексы STARDOM, построенные на базе автономных контроллеров FCJ выполнены на базе следующих измерительно - управляющих модулей:
NFJT100 - модуль FCJ типа «все в одном» со встроенными каналами аналогового ввода/вывода: аналоговый вход - 6 или 2 канала (напряжение), аналоговый выход -
2 или 6 канала (ток), c функцией ведения времени.
Программное обеспечение комплексов можно разделить на 3 группы - встроенное (системное) программное обеспечение (ВПО) контроллеров, прикладное программное обеспечение, разрабатываемое пользователем с помощью специализированных инструментальных средств и загружаемое в контроллер (ППО) и программное обеспечение (ПО), устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с п.п. 4.3, 4.5 Р.50.2.077-2014.
Метрологические характеристики измерительных модулей, указанные в таблицах 2,
3, нормированы с учетом ВПО.
ППО, разрабатываемое пользователем и загружаемое в контроллер не влияет на метрологические характеристики модулей, но, в зависимости от алгоритмов обработки выходных данных модулей, может их преобразовывать и производить изменение по реализованным различным алгоритмам обработки данных. В случае, когда ППО производит вторичную обработку и изменение метрологических данных модулей, необходимо проводить аттеста-
Лист № 4 Всего листов 14
цию алгоритмов ППО (или метрологически значимой части кода ППО, если возможно его разделение) согласно МИ 2174-91, МИ 2955-2010, ГОСТ Р 8.596-2002.
В случае, когда ППО не производит вторичную обработку и изменение метрологических данных модулей аттестация алгоритмов ППО не требуется или в зависимости от требований пользователя (Технического задания или других требований) может проводиться добровольная сертификация ПО СИ разработанного ППО.
Инструментальные средства среды разработки ППО контроллеров Stardom имеют встроенную криптографическую и парольную защиту разрабатываемого ППО, что соответствует уровню защиты «высокий» в соответствии с п. 4.5 Р.50.2.077-2014.
ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики модулей.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | - STARDOM(FCN) - stardom(fcn-rtu) - stardom(fcj) |
Номер версии (идентификационный номер ПО) | Версия операционной системы и загрузочного ПЗУ, OS Revision, BootROM Revision -не ниже R3.01.00; Версия Java (при наличии в комплектации контроллера), JEROS revision - не ниже JRS:R2.01.00; Инструментальное ПО среды разработки приложений, Logic Designer - не ниже R3.01.00. |
Цифровой идентификатор ПО | - |
Основные метрологические характеристики измерительных каналов (модулей) комплексов STARDOM приведены в таблице 2.
Таблица 2
Модуль | Сигнал | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент*** | Входное со-противление/ допустимое сопротивление нагрузки | |
на входе | на выходе | ||||
NFAI135 8 аналоговых входов с пока-нальной изоляцией, 2-х и 4-х проводные схемы подключения | от 4 до 20 мА | 15 бит | ± 0,1 % от диапазона | ± 0,01 %/ °С | 250 Ом |
Модуль | Сигнал | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент*** | Входное со-противление/допусти мое сопротивление нагрузки | |
на входе | на выходе | ||||
NFAI141 16 аналоговых входов неизолированные, 2-х и 4-х проводные схемы подключения | от 4 до 20 мА | 15 бит | ± 0,1 % от диапазона | ± 0,01 %/ °С | 250 Ом |
NFAV141 16 аналоговых входов неизолированные | от 1 до 5 В | 15 бит | ± 0,1 % от диапазона | ± 0,01 %/ °С | > 1 МОм |
NFAV142 16 аналоговых входов неизолированные | от минус 10 до +10 В | 15 бит | ± 0,1 % от диапазона | ± 0,01 %/ °С | > 1 МОм |
NFAT141 16 аналоговых входов от термопар и/или напряжения изолированные | от минус 20 до + 80 мВ, от минус 100 до + 150 мВ | 15 бит | ± 0,03 % от диапазона | ± 0,003 %/ °С ± 0,0032 %/ °С | > 2 МОм |
J: от минус 40 до + 750 °С; K: от минус 200 до + 1200 °С; E: от минус 200 до + 900 °С; B: от 600 до +1700 °С; R, S: от 0 до +1600 °С; T: от минус 200 до + 350 °С; N: от минус 200 до + 1200 °С; L: от минус 200 до + 800 °С | ± 0,032 % от диапазона*) | ± 0,003 %/ °С | |||
NFAI143 16 аналоговых входов изолированные, 2-х и 4-х проводные схемы подключения | от 4 до 20 мА | 16 бит | ± 0,1 % от диапазона | ± 0,01%/ °С | 250 Ом |
Модуль | Сигнал | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент*** | Входное со-противление/допусти мое сопротивление нагрузки | |
на входе | на выходе | ||||
NFAV144 16 аналоговых входов изолированные | от 1 до 5 В; от минус 10 до +10 В | 15 бит | ± 0,1 % от диапазона | ± 0,01 %/ °С | > 1 МОм |
Продолжение таблицы 2
Модуль | Сигнал | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент*** | Входное со-противление/ допустимое сопротивление нагрузки | |
на входе | на выходе | ||||
NFAR181 12 аналоговых каналов с пока-нальной изоляцией | Pt100 от 0 до 400 Ом | 15 бит | ± 0,03 % от диапазона (от 0 до 400 Ом) | ± 0,003 %/ °С | > 2 МОм |
NFAI835 4 аналоговых входа изолированные 4 аналоговых выхода изолированные | от 4 до 20 мА | 15 бит | ± 0,1 % от диапазона | ± 0,01 %/ °С | 250 Ом |
11 бит | от 4 до 20 мА | ± 0,3 % от диапазона | < 750 Ом | ||
NFAI841 8 аналоговых входов неизолированные 8 аналоговых выходов неизолированные | от 4 до 20 мА | 15 бит | ± 0,1 % от диапазона | ± 0,01 %/ °С | 250 Ом |
11 бит | от 4 до 20 мА | ± 0,3 % от диапазона | < 750 Ом | ||
NFAB841 8 аналоговых входов неизолированные 8 аналоговых выходов неизолированные | от 1 до 5 B | 15 бит | ± 0,1 % от диапазона | ± 0,01 %/ °С | > 1 МОм |
11 бит | от 4 до 20 мА | ± 0,3 % от диапазона | < 750 Ом | ||
NFAV542 16 аналоговых выходов неизолированные | 11 бит | от минус 10 до +10 В | ± 0,3 % от диапазона | ± 0,01 %/ °С | > 10 кОм |
NFAI543 16 аналоговых выходов изолированные | 12 бит | от 4 до 20 мА | ± 0,3 % от диапазона | ± 0,01 %/ °С | < 750 Ом |
Модуль | Сигнал | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент*** | Входное со-противление/ допустимое сопротивление нагрузки | |
на входе | на выходе | ||||
NFAV544 16 аналоговых выходов изолированные | 12 бит | от минус 10 до +10 В | ± 0,3 % от диапазона | ± 0,01 %/ °С | > 5 кОм |
Модуль | Сигнал | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент*** | Входное со-противление/ допустимое сопротивление нагрузки | |
на входе | на выходе | ||||
NFAP135 8 счетных входов с поканаль-ной изоляцией | Импульсы: f= от 0 до 10 кГц, ^мп. — 40 мкс | 16 бит | ± 1 имп. на 65500 имп. (в рабочих условиях применения) | - | |
NFDV532 4 широтноимпульсных выходов с пока-нальной изоляцией | 24 бит | Импульсы: "1вкл/выкл= от 2 мс до 7200 с, шаг 2 мс | ± 1 мс | - | |
NFAF135 8 частотных входов с пока-нальной изоляцией | Импульсы: f = от 0,1 Гц до 10 кГц, ^мп. — 40 мкс | 24 бит | ± 0,1 % от показаний (в рабочих условиях применения) | - | |
NFGS813 4 аналоговых входов изолированные | от 1 до 5 B | 15 бит | ± 0,1% от диапазона | ± 0,01 %/ °С | > 1 МОм |
NFGP813 6 аналоговых входов изолированные 4 счетных входов (меандр) изолированные | от 1 до 5 B | 15 бит | ± 0,1 % от диапазона | ± 0,01 %/ °С | > 1 МОм |
импульсы: f= от 0,04 Гц до 2 кГц, уровень вх. сигнала VL от 0 до 0,8 (1,2 В), VH от от 2 (2,4) до 24 В | 24 бит | ± 0,1 % от показаний (в рабочих условиях применения) | - | ||
импульсы: £=от 50 Гц до 25 кГц, уровень вх. сигнала Vpp от 0,5 до 150 В | 24 бит | ± 0,05 % от диапазонов: от 50 Гц до 2 кГц и от 2 до 25 кГц (в рабочих условиях применения) | - |
Модуль | Сигнал | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент*** | Входное со-противление/ допустимое сопротивление нагрузки | |
на входе | на выходе | ||||
NFJT100**) 6/2 аналоговых входов неизолированные 2/6 аналоговых выходов неизолированные | от 1 до 5 B | 15 бит | ± 0,3 % от диапазона | ± 0,01%/ °С | > 1 МОм |
11 бит | от 4 до 20 мА | ± 0,5 % от диапазона | ± 0,01%/ °С | < 750 Ом | |
NFCP050 ) 12 аналоговых дифференциальных входов неизолированные 2 аналоговых выходов неизолированные 2 импульсных входов неизолированные 1 аналоговый дифференциальный вход неизолированный | от 1 до 5 B | 15 бит | ± 0,3 % от диапазона | ± 0,01 %/ °С | > 1 МОм |
13 бит | от 4 до 20 мА | ± 0,5 % от диапазона | ± 0,01 %/ °С | < 750 Ом | |
Импульсы: £=от 0 до 10 кГц, ^мп. — 40 мкс | 16 бит | ± 1 имп. на 65500 имп. (в рабочих условиях применения) | - | ||
от 1 до 32 B | 15 бит | ± 0,5 % от диапазона | ± 0,01 %/ °С | > 1 МОм | |
Примечания * - Погрешность канала компенсации температуры холодного спая не включена в допускаемую основную погрешность. Пределы допускаемой погрешности канала компенсации температуры холодного спая термопары (со встроенным термочувствительным элементом) для рабочих условий применения приведены в таблице 3. ** - Погрешность измерения текущего времени в комплексе, включая модуль CPU FCN NFCP100, определяется пределами абсолютной погрешности суточного хода часов. Пределы абсолютной погрешности измерения текущего системного времени ± 3,5 с в сутки при температуре 25 °С. *** - Допускаемый температурный коэффициент указан в процентах от диапазона измерений. |
Таблица 3
Диапазон рабочих условий применения | Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая |
от минус 20 до плюс 15 °С | ± 2 °С |
от 15 до 45 °С | ± 1 °С |
от 45 до 70 °С | ±2°С |
Лист № 10 Всего листов 14
При измерении сигналов от термопар, соответствующих области отрицательных температур, значение погрешности канала компенсации температуры холодного спая термопар из таблицы 3 следует умножать на коэффициент К= Ео /Е где Ео - приращение термо-э.д.с. на градус Цельсия в точке, соответствующей 0 °С, Е - приращение термо - э.д.с. на градус Цельсия в точке, соответствующей значению измеряемой температуры t из области отрицательных температур.
Бинарные (дискретные) модули, источники питания, процессоры, коммуникационные модули, модули с цифровыми протоколами передачи данных (HART, Foundation Fieldbus, Modbus, Profibus, CANopen, OPC и другие цифровые протоколы связи), входящие в состав комплексов, не относятся к измерительным компонентам, не требуют свидетельства утверждения типа средств измерений и не требуют первичной или периодической поверки. При вводе комплексов в эксплуатацию, должны проводиться испытания в части правильного функционирования компонент и модулей с цифровыми протоколами передачи данных, проверки целостности передаваемых по цифровым протоколам и линиям связи метрологических данных и отсутствия ошибок их передачи.
Рабочие условия применения:
- температура окружающей среды:
от 0 до + 60 °С для комплексов, построенных на FCJ в стандартном исполнении;
от минус 40 до + 60 °С для комплексов, построенных на FCJ в специальном исполнении по заказу (опция /EXT);
от 0 до + 55 °С для комплексов, построенных на FCN;
от минус 40 до + 70 °С для комплексов, построенных на FCN-RTU (при комплектации базовым модулем NFBU050 с расширением до 3 шт. модулей);
от минус 20 до + 70 °С для комплексов, построенных на FCN-RTU (при комплектации базовым модулем NFBU200 с расширением до 8 шт. модулей);
- относительная влажность: от 5 до 95% без конденсации;
Напряжение питания:
для комплексов, построенных на FCN:
- от 80 до 132 В переменного тока частотой от 47 до 66 Гц;
- от 170 до 264 В переменного тока частотой от 47 до 66 Гц;
- от 21,6 до 31,2 В постоянного тока.
для комплексов, построенных на FCN-RTU:
- от 10 до 30 В постоянного тока;
- от 21,6 до 31,2 В постоянного тока.
для комплексов, построенных на FCJ:
- 24 В ± 10 % постоянного тока.
для комплексов STARDOM:
- относительная влажность: от 5 до 95 % без конденсации;
- температура транспортирования и хранения от минус 40 до +85 °С.
- градиент температуры среды в работе: в пределах ± 10 °С/ч;
- градиент температуры среды при хранении: в пределах ± 20 °С/ч;
- охлаждение: естественное, воздушное, минимальные зазоры сверху и снизу не менее 100 мм;
- содержание пыли в окружающем воздухе: менее 0,3 мг/м ;
- класс защиты от пыли и воды: IP20;
- размещение: до 2000 м над уровнем моря (до 3000 м для FCN-RTU);
- помехи электрического поля: менее 3 В/м (в диапазоне частот от 26 МГц до 1 ГГц);
- помехи магнитного поля: менее 30 А/м (перемен. тока 50 Гц), и менее 400 А/м (постоянного тока);
- электростатические разряды: менее 4 кВ (контактный разряд на поверхность корпуса) и менее 8 кВ (через воздушный промежуток);
Лист № 11 Всего листов 14
- виб^роустойчивость: 0,15 мм в частотном диапазоне вибраций от 5 до 58 Гц, ускорение 9,8 м/с в диапазоне частот вибраций от 58 до 150 Гц;
- ударопрочность: ускорение 147 м/с однократного импульса удара по любой оси X, Y, Z длительностью 11 мс формы синусоидальной полуволны;
- заземление: менее 100 Ом.
Потребляемая мощность, габаритные размеры и масса - в зависимости от модификации и комплектации комплекса.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом или методом наклейки.
Комплектность комплекса определяется индивидуальным проектом. В комплект поставки также входят:
- комплект технической документации;
- программное обеспечение, лицензии, аппаратное обеспечение Комплектность комплекса представлена в таблице 4.
Таблица 4. Комплектность комплексов.
No. | Модель | Описание |
Программное обеспечение (ПО) | ||
1 | NT20... | Носители программного обеспечения (информации) FCN/FCNRTU/FCJ (прикладного, системного, серверного, операторского ПО и драйверов устройств и т.п., CD-ROM) |
2 | SSSSM01... | Носитель программного обеспечения (информации) для Foundation Fieldbus (CD-ROM) |
3 | SSSSM02... | Носитель программного обеспечения (информации) для Plant Resource Manager (CD-ROM) |
4 | SSSSD02... | Инструкция пользователю для Plant Resource Manager (CD-ROM) |
5 | NT711... | Лицензия на базовое программное обеспечение FCN/FCN-RTU/FCJ для одного ЦПУ |
6 | NT712... | Лицензия на базовое программное обеспечение FCN для дуплексного ЦПУ |
7 | NT3... NT6... NT7... NT8... SSS.... | Лицензии на ПО FCN/FCN-RTU/FCJ (драйверы, пакеты расширения, лицензии на инструментальное ПО, дополнительные лицензии ПО и т.п.) |
8 | NT225... | Дополнительные компоненты для системной карты FCN/FCNRTU/FCJ |
No. | Модель | Описание |
9 | NT228... | Идентификационный модуль для эмулятора FCN/FCN-RTU/FCJ (запасные части) |
10 | RVSVR... | Пакет FAST/TOOLS Microsoft Windows Server (лицензия на ПО) |
11 | MSSVR... | Пакет FAST/TOOLS Microsoft Windows Server (лицензия на ПО) |
12 | UNSVR... | Пакет FAST/TOOLS LINUX& UNIX Server (лицензия на ПО) |
13 | HMFST... | Пакет FAST/TOOLS станции оператора HMI для Microsoft Windows (лицензия на ПО) |
14 | HMIW... | Пакет USER/FAST Web-HMI Server (лицензия на ПО) |
15 | EQP... | FAST/TOOLS EQUIPMENT/FAST (лицензия на ПО) |
16 | ACCFST... | ACCESS/FAST (лицензия на ПО) |
17 | FAL... | Лицензии на ПО FAST/TOOLS |
18 | AUDFST... VBAPI... SWKIT... | Лицензии на ПО FAST/TOOLS |
19 | FTMAN... | Комплект Руководства Пользователя для FAST/TOOLS (на CD-ROM) |
20 | FTSUP... | Контракт на обслуживание для лицензии на FAST/TOOLS |
Аппаратное обеспечение (АО) | ||
1 | NFJT100... | Автономный контроллер FCJ |
2 | NFBU200... | Базовый модуль для FCN |
3 | NFBU050... | Базовый модуль для FCN-RTU |
4 | NFDCV... | Заглушки свободных слотов (модулей) FCN, FCN-RTU |
5 | NFPW... | Модули блоков питания для FCN, FCN-RTU |
6 | NFCP100... | Модуль ЦПУ для FCN |
7 | NFCP050... | Модуль ЦПУ для FCN-RTU |
8 | NFSB100... | Модуль повторения шины SB для FCN |
9 | NFSBT... | Т-образный соединитель шины SB |
10 | NFCB301... | Кабель шины SB |
11 | NFA... NFG... | Модули аналоговых и импульсных входов/выходов |
12 | D..V. | Модули дискретных (цифровых, релейных) входов/выходов |
13 | NFT... TAS... AEG... | Клеммные блоки (для аналоговых, дискретных, цифровых, модулей связи и др.) |
14 | NFCCC... | Крышки разъема MIL кабеля |
15 | NFL... | Модули связи и интерфейсные модули (Foundation Fieldbus, RS-232C, RS-422/RS-485, Profibus, CANopen и др.) |
16 | AKB... KS... KMS... | Коммуникационные (соединительные) кабели |
17 | A1120... | Батарея питания (запасные части) |
18 | Методика поверки | «Комплексы измерительно-вычислительные и управляющие STARDOM. Методика поверки» |
Спецификация большинства модулей в общем виде обозначается:
NF...-xxxyyy,
где:
NF... определяет базовую модель модуля комплексов STARDOM;
через дефис «-» определяются опции, расширения и дополнительные аксессуары; ххх определяет основные опции и расширения, могут применяться различной длины символы и цифробуквенные обозначения; yyy определяет дополнительные опции, расширения и аксессуары, могут применяться различной длины символы и цифробуквенные обозначения и/или разделенные знаками « / », « - ».
Спецификация лицензий программного обеспечения и носителей информации в общем виде обозначается:
NT...xxxyyy,
где:
NT... определяет базовый тип лицензии ПО;
ххх определяет основные опции и расширения, могут применяться различной длины символы и цифробуквенные обозначения; yyy определяет дополнительные опции, расширения, количество лицензий и др., могут применяться различной длины символы и цифробуквенные обозначения и/или разделенные знаками « / », « - ».
осуществляется по документу МП 27611-14 «Комплексы измерительно-вычислительные и управляющие STARDOM. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.09.2014 г.
Перечень основных средств поверки: калибратор-вольтметр универсальный В1-28 (Ди= ±(0,003%и+0,0003%им); Ai= ±(0,006%I+0,002%Iм)), мера электрического сопротивления постоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,5• 10-6), частотомер электронносчётный Ч3-63, генератор сигналов Г5-60 (погрешность установки длительности A=(10-6t + 10 нс)).
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно - вычислительным и управляющим STARDOM
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Техническая документация фирмы-изготовителя.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Зарегистрировано поверок | 466 |
Поверителей | 21 |
Актуальность данных | 19.11.2024 |
