Государственный реестр средств измерений

Газоанализаторы ЕН1000, 27631-21

27631-21
Газоанализаторы ЕН1000 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения содержания оксида углерода (СО) в воздухе рабочей зоны производственных помещений и выдачи сигналов при превышении содержания оксида углерода установленных пороговых значений.
Карточка СИ
Номер в госреестре 27631-21
Наименование СИ Газоанализаторы
Обозначение типа СИ ЕН1000
Изготовитель Акционерное общество "ЭНАЛ" (АО "ЭНАЛ"), г. Москва
Год регистрации 2021
Срок свидетельства 15.03.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы ЕН1000 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения содержания оксида углерода (СО) в воздухе рабочей зоны производственных помещений и выдачи сигналов при превышении содержания оксида углерода установленных пороговых значений.

Описание

Принцип действия газоанализаторов ЕН1000 основан на использовании электрохимической реакции окисления оксида углерода (СО). Оксид углерода путем диффузии поступает в электрохимическую ячейку, находящуюся в блоке датчика газоанализатора. В результате происходящего в ней окисления оксида углерода формируется электрический сигнал, пропорциональный массовой концентрации оксида углерода в воздухе. Электрический сигнал усиливается и передается по линии связи в блок сигнализации, где преобразуется в аналоговый токовый сигнал для выдачи во внешние цепи, а также используется для представления измеренного значения концентрации оксида углерода на цифровом табло блока в значениях ПДК и для выработки сигналов в виде «сухих» переключающих контактов и выходных замыкающихся электрических цепей оптореле, соответствующих двум пороговым значениям концентрации оксида углерода.

Газоанализаторы ЕН1000 состоят из блока сигнализации ЕН001 (ЕН001-01, ЕН001-02, ЕН001-03) и датчиков ЕН100 в количестве от 1 до 8 штук.

Газоанализаторы ЕН1000 выпускаются в 4 исполнениях: ЕН1000, ЕН1000-01, ЕН1000-02 и ЕН1000-03, отличающихся количеством измерительных каналов 4 (ЕН1000-02, ЕН1000-03) или 8 (ЕН1000, ЕН1000-01) и видом монтажа блока сигнализации - настенного (ЕН1000, ЕН1000-02) или щитового (ЕН1000-01, ЕН1000-03).

Общий вид газоанализатора ЕН1000 представлен на рисунках 1, 2.

Пломбирование газоанализатора ЕН1000 не предусмотрено.

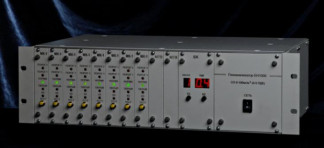

Рисунок 1 - Общий вид блока сигнализации ЕН001

Рисунок 2 - Общий вид датчика ЕН100

Программное обеспечение

отсутствует

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой концентрации оксида углерода в воздухе, мг/м3 (ПДК)

от 0 до 100,0 (5 ПДК) включ.

Пределы допускаемых значений основной приведённой погрешности (уо) измерений массовой концентрации оксида углерода в диапазоне от 0 до 20,0 мг/м3 (1 ПДК) включ., %

± 25,0

Пределы допускаемых значений основной относительной погрешности (с>0 ) измерений массовой концентрации оксида углерода в диапазоне св. 20,0 (1 ПДК) до 100,0 мг/м3 (5 ПДК) включ., %

± 25,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на

каждые 10оС, в долях от пределов допускаемой основной погрешности

0,25

Время установления показаний То,9, с, не более

45

Время работы без корректировки показаний, сутки

30

Пороги срабатывания сигнализации, мг/м3 (ПДК): - Порог 1

20,0 (1 ПДК)

- Порог 2

100,0 (5 ПДК)

Время прогрева, мин, не более

30

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания переменного тока, В

220-11

- частота переменного тока, Гц

50 ± 1

Потребляемая мощность, ВА, не более

25

Габаритные размеры, мм, не более:

Датчик:

- высота

126

- ширина

95

- длина

190

Блок сигнализации ЕН001:

- высота

151

- ширина

306

- длина

483

Блок сигнализации ЕН001-01:

- высота

133

- ширина

325

- длина

483

Блок сигнализации ЕН001-02:

- высота

151

- ширина

306

- длина

376

Продолжение таблицы 3

Наименование характеристики

Значение

Блок сигнализации ЕН001-03:

- высота

133

- ширина

325

- длина

376

Масса, кг, не более

Датчик

1,5

блок сигнализации ЕН001, ЕН001-01

9,5

блок сигнализации ЕН001-02, ЕН001-03

7,0

Условия эксплуатации:

Датчик ЕН100:

- температура окружающей среды, °С

от - 35 до + 60

- относительная влажность воздуха при температуре не более 35°С без конденсации влаги, %

до 95

- атмосферное давление, кПа

от 84,0 до 106, 7

- синусоидальная вибрация:

диапазон частот, Гц

от 10 до 55

амплитуда, мм

до 0,35

Блок сигнализации ЕН001 (ЕН001-01, ЕН001-02, ЕН001-03): - температура окружающей среды, °С

от + 5 до + 50

- относительная влажность воздуха при температуре не более 35°С без конденсации влаги, %

до 80

- атмосферное давление, кПа

от 84,0 до 106, 7

- синусоидальная вибрация:

диапазон частот, Гц

от 5 до 25

амплитуда, мм

до 0,1

Степень защиты от попадания внешних твердых предметов и воды по ГОСТ 14254-2015:

- корпуса датчика ЕН100

IP53

- блока сигнализации БС

IP44

Средняя наработка на отказ, ч, не менее

20000

Полный средний срок службы, лет, не менее

10

Маркировка взрывозащиты: - датчик ЕН100

«1Ex ib IIC T3 Gb»

- блок сигнализации ЕН001 (ЕН001-01, ЕН001-02, ЕН001-03)

«[Ex ib Gb]IIC»

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации и на шильдик, расположенный на корпусе блока сигнализации газоанализатора методом штемпелевания.

Комплектность

Таблица 4 - Комплектность газоанализатора ЕН

000

Наименование

Обозначение

Количество

Блок сигнализации ЕН001

ЛНПК2.390.000

1 шт.

Датчик ЕН100

ЛНПК3.035.000

до 8 шт.

Комплект ЗИП

ЛНПК4.070.106

1 шт.

Комплект монтажных частей для ЕН1000

ЛНПК4.075.044

1 шт.

Продолжение таблицы 4

Наименование

Обозначение

Количество

Комплект монтажных частей для ЕН1000-01

ЛНПК4.075.045

1 шт.

Комплект монтажных частей для ЕН1000-02

ЛНПК4.075.046

1 шт.

Комплект монтажных частей для ЕН1000-03

ЛНПК4.075.047

1 шт.

Газоанализатор ЕН1000. Паспорт

ЛНПК2.840.003 ПС

1 экз.

Датчик ЕН100. Паспорт

ЛНПК3.035.000 ПС

до 8 экз.

Руководство по эксплуатации

ЛНПК2.840.003 РЭ

1 экз.

Методика поверки

ЛНПК2.840.003 МП

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации в разделах 1.2 и 1.4.

Нормативные документы

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной

поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4215-003-29035580-04-ЛУ Газоанализаторы ЕН1000. Технические условия.
