Государственный реестр средств измерений

Счетчики кольцевые РИНГ, 27699-14

27699-14
Для измерения объема жидкости или газожидкостной смеси, в том числе высоковязкой, область применения - системы сбора продукции скважин и автоматизированные системы управления технологическими процессами нефтедобычи, нефтеперерабатывающие и нефтехимические производства и другие производства, связанные с измерениями жидкостей.
Карточка СИ
Номер в госреестре 27699-14
Наименование СИ Счетчики кольцевые
Обозначение типа СИ РИНГ
Изготовитель Научно-производственное общество с ограниченной ответственностью «Новые технологии эксплуатации скважин» (ООО НПО «НТЭС»), Республика Татарстан, г. Бугульма
Год регистрации 2014
Срок свидетельства 31.05.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики кольцевые РИНГ (далее - счетчик) предназначены для измерений объёма жидкости или газожидкостной смеси, в том числе высоковязкой.

Описание

Принцип работы счетчика основан на поочередном заполнении определенным объемом измеряемого потока жидкости измерительной камеры счетчика с последующим полным ее вытеснением. Работа счетчика происходит под действием перепада давления измеряемого потока жидкости.

Счетчик состоит из преобразователя расхода РИНГ (далее - преобразователь расхода) и вычислителя ВМКС-2-01 (далее - вычислитель). Счетчик может комплектоваться предохранительным клапаном, фильтром и устройством электрообогрева КТО-2.

Преобразователь расхода состоит из:

- корпуса преобразователя расхода, измерительной камеры и расположенных в ней подвижных элементов, установленных на подшипники. На одном из подвижных элементов закреплён один или несколько магнитов.

Корпус преобразователя расхода с патрубками для входа и выхода жидкости устанавливается в трубопровод с помощью бугельных соединений.

Преобразователь расхода работает следующим образом. Измеряемый поток жидкости поступает через входной патрубок в корпус преобразователя и далее во входное отверстие измерительной камеры счетчика. Под действием перепада давления измеряемого потока на подвижные элементы счетчика возникает крутящий момент, и подвижные элементы совершают движение, в результате которого через выходное отверстие измерительной камеры и выходного патрубка корпуса преобразователя в трубопровод вытесняется нормированный объём измеряемого потока.

Преобразование числа оборотов движения подвижных элементов в электрические импульсы осуществляется воздействием магнита на датчик Холла (магнитоуправляемый контакт), установленный в корпусе датчика импульсов.

Вычислитель обрабатывает сигналы, поступающие от преобразователя, вычисляет накопленный объём и выдает нормированный сигнал о накопленном объёме в систему телеметрии. Значение накопленного объёма отображается на цифровом индикаторе вычислителя.

Счетчик является самостоятельным средством измерений как с вычислителем, так и без него.

Фотографии общего вида счетчика и вычислителя приведены на фото 1 и 2.

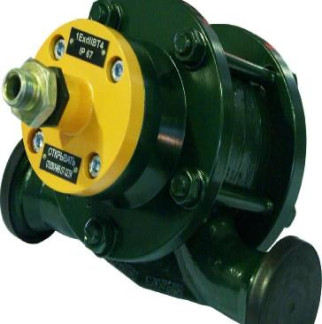

Фото 1 - общий вид счетчика

Счетчики имеют исполнения, приведённые в таблице 1.

Таблица 1

Условное обозначение счетчиков (преобразователей)

Обычное исполнение

Исполнение «С» (северное)

РИНГ-ХХ*-4,0-5

РИНГ-ХХ*-4,0-5-С

РИНГ-ХХ*-4,0-8

РИНГ-ХХ*-4,0-8-С

РИНГ-ХХ*-4,0-Т-5

РИНГ-ХХ*-4,0-Т-5-С

РИНГ-ХХ*-4,0-Т-8

РИНГ-ХХ*-4,0-Т-8-С

РИНГ-ХХ*-4,0-5-М2

РИНГ-ХХ*-4,0-5-М2-С

РИНГ-ХХ*-4,0-8-М2

РИНГ-ХХ*-4,0-8-М2-С

РИНГ-ХХ*-4,0-Т-5-М2

РИНГ-ХХ*-4,0-Т-5-М2-С

РИНГ-ХХ*-4,0-Т-8-М2

РИНГ-ХХ*-4,0-Т-8-М2-С

* Номинальный расход, м3/ч (0,5; 3,5; 6,0; 7,0; 10; 15; 30)

Программное обеспечение

Программное обеспечение счетчиков кольцевых РИНГ состоит из 2-ух частей:

1.    Встроенное программное обеспечение «ВМКС-2-01» вычислителя. Выполняет функции:

-    преобразование входных сигналов в единицу объема;

-    вычисление расхода измеряемой среды;

-    хранение накопленных значений объема измеряемой среды;

-    вывод на табло индикатора измеряемого объема, значений конструктивных коэффициентов и другой информации о работе вычислителя;

-    ведение архива истории работы вычислителя;

-    ведение архивов измеренного объема:

-    часового;

-    суточного;

-    формирование импульса в систему телеметрии в виде замыкания "электронного ключа" на каждые 100 л (по умолчанию) объема;

-    редактирование конфигурации выходных сигналов, установленных коэффициентов и параметров интерфейса с компьютера или с клавиатуры лицевой панели;

-    сохранение накопленных значений объемов каналов, коэффициентов, часового и суточного архивов, архива истории работы вычислителя при отключении напряжения питания вычислителя;

-    ведение даты и времени суток;

-    наличие непрерывного контроля исправности вычислителя путем выполнения встроенных тестовых программ;

-    поддержку протокола «MODBUS RTU» на основе интерфейсов:

-    EIA RS - 485;

-    USB 2.0;

-    построение локальных сетей на основе интерфейса EIA RS - 485.

2.    Программное обеспечение «Монитор» работает под управлением операционной системы «Windows» на базе персонального компьютера. Выполняет функции:

-    просмотр измеряемых и вычисляемых параметров ПО «ВМКС-2-01»;

-    ввод значений коэффициентов в ПО «ВМКС-2-01»;

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программное

обеспечение

«ВМКС-2-01»

ВМКС-2-01

4.00

8411

CRC16

Программное

обеспечение

«Монитор»

«Монитор»

7.61

273B5FD2

CRC32

Влияние программного обеспечения на метрологические характеристики установки, составляет S =0,00003%.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Технические характеристики

Технические характеристики счетчиков приведены в таблице 2. Таблица 2

Параметр

Значение

РИНГ-

0,5-4,0

г" ©,

S

Р 3,

РИНГ-

6,0-4,0

РИНГ-

7,0-4,0

РИНГ-

10-4,0

РИНГ-

15-4,0

РИНГ-

30-4,0

Условный проход, мм

10

25

32

50

80

Диапазон расхода счетчика при измерении объёма, м3/ч*

макси

мальный

1

7

12

14

20

30

60

номиналь

ный

0,5

3,5

6

7

10

15

30

мини

мальный

0,1

0,7

1,2

1,4

2,0

3

6

Рабочее давление, МПа

4,0

Примечание

* при эксплуатации на воде

Габаритные размеры и масса счетчиков приведены в таблице 3. Таблица 3

Исполнение

счетчика

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

РИНГ-0,5-4,0

170

218

126

15

РИНГ-3,5-4,0

250

260

180

20

РИНГ-6,0-4,0

284

206

23,3

РИНГ-7,0-4,0

340

162

28,6

РИНГ-10-4,0

400

480

250

65

РИНГ-15-4,0

440

375

414

134,5

РИНГ-30-4,0

135,8

Технические характеристики и размеры вычислителя приведены в таблице 4. Таблица 4

Параметр

Значение

Питание

род тока

переменный

напряжение, В

220445

-135

частота, Гц

50±1

потребляемая мощность, В-А, не более

7

Степень защиты от доступа к опасным частям, от проникновения твердых предметов и воды по ГОСТ 14254-96

IP 20

Габаритные размеры, мм, не более

длина

157

ширина

86

высота

58,5

Масса, кг, не более

0,5

Условия измерения и применения счетчика.

Измеряемая среда - сырая нефть или нефтегазоводяная смесь со следующими параметрами: температура

от 0 °С до плюс 130 °С; от 110-6 до 110-2 м2/с; от 300 до 2 000 кг/м3;

не более 50 %;

от минус 40 °С до плюс 50 °С; от минус 50 °С до плюс 50 °С; от минус 10 °С до плюс 50 °С;

диапазон кинематической вязкости плотность

объёмная доля газа в составе нефтегазоводяной смеси температура окружающей среды: для обычного исполнения счетчика для северного исполнения «С» для вычислителя

относительная влажность воздуха: для преобразователя расхода

95 % при 35 °С и более низких температурах с конденсацией влаги;

80 % при 35 °С и более низких температурах без конденсации влаги. Пределы допускаемой относительной погрешности для счетчиков: исполнения «Т»    ± 0,7 %

для вычислителя

обычного исполнения    ± 1,0 %

в том числе вычислителей    ± 0,01 %.

Средняя наработка на отказ не менее 20000 ч.

Срок службы 6 лет.

Знак утверждения типа

наносится на табличку, изготовленную фотохимическим способом и закрепленную на лицевой стороне технологического блока установки и на наружной стороне блока измерений и обработки информации. На титульном листе паспорта знак наносится типографским способом.

Комплектность

В комплект поставки счетчиков входят:

-    преобразователь расхода...................................................1 шт.;

-    вычислитель ВМКС-2-01....................................................1 шт.;

-    комплект ЗИП...................................................................1 компл.;

-    комплект монтажных частей.......................................................1 компл.;

-    эксплуатационная документация..........................................1 экз.;

-    методика поверки ГСИ. Инструкция. Счетчики кольцевые РИНГ. Методика поверки СК 3.00.000 МП..................................................................1 шт.

Комплект поставки счетчика может дополняться по условиям контракта на поставку.

Поверка

осуществляется по документу СК 3.00.000 МП «ГСИ. Инструкция. Счетчики кольцевые РИНГ. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Татарстан» 17.07.2014 г. Средства поверки:

-    поверочная установка Д0УН-150/200 с диапазоном расходов от 0,1 до 200 м /ч и относительной погрешностью ± 0,33 %;

-    генератор электрических сигналов с диапазоном частот от 0,01 до 100 Гц и погрешностью задания частоты не более ± 3 • 10-3 %, ГСС-10;

-    установка поверочная УПВ-1 ТУ 4318-02-12978946-02 или счетчик импульсов (частотомер) от 1 до 500 имп., ± 1 имп.;

Сведения о методах измерений

приведены в разделах 8, 9 руководства по эксплуатации на счетчик кольцевой РИНГ СЛ1.00.00.000РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам кольцевым РИНГ

Технические условия «Счетчики кольцевые РИНГ» ТУ 4213-003-12978946-07.

Рекомендации к применению

-    выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
