| Номер в госреестре | 27710-15 |
| Наименование СИ | Измерители артериального давления |
| Обозначение типа СИ | ИАД-01-Адъютор |
| Изготовитель | ООО "Адъютор", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 02.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители артериального давления серии ИАД-01-«Адъютор» предназначены для неинвазивного измерения артериального давления у взрослых и детей путем измерения избыточного давления воздуха в надувной (компрессионной) манжете в момент появления и исчезновения тонов Короткова.
В состав измерителя артериального давления серии ИАД-01-«Адъютор» входят: манометр, компрессионная манжета, пневмонагнетатель и стетофонендоскоп.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, выполненного в виде мембранной коробки (сильфона).
Под воздействием измеряемого давления происходит линейное перемещение центра сильфона, которое с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.
Конструктивно измерители артериального давления серии ИАД-01-«Адъютор» представляют собой однострелочные приборы с металлическим корпусом и чувствительным элементом в виде мембранной коробки (сильфона) использующего зависимость между измеряемым давлением и упругой деформацией чувствительного элемента, расположенного в цилиндрическом корпусе в котором закреплена шкала с защитным стеклом. При подаче давления чувствительный элемент деформируется и поворачивает ось со стрелкой на угол пропорциональный величине измеряемого давления.
Особенности исполнения измерителей артериального давления серии ИАД-01 -«Адъютор»:
- в исполнениях ИАД-01-1-« Адъютор», ИАД-01-1А-« Адъютор», ИАД-01-1Э-« Адъютор», ИАД-01-1Д-«Адъютор» и ИАД-01-1К-«Адъютор» «Коротковъ»® выступающая из корпуса манометра часть штуцера снабжена фасками, обеспечивающими настройку прибора;
- в исполнениях ИАД-01-2А-«Адъютор», ИАД-01-2В-«Адъютор» и ИАД-01-2К-«Адъютор» «Коротковъ»® манометры совмещены с пневматическим нагнетателем.
Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в исполнение ИАД-01-1-«Адъютор», ИАД-01-1А-« Адъютор», ИАД-01-1Э-« Адъютор», ИАД-01-1Д-« Адъютор» и ИАД-01-1К-«Адъютор» ««Коротковъ»® приведён на рисунке 1, а общий вид измерителей артериального давления серии ИАД-01 -«Адъютор» в исполнение ИАД-01-2А-«Адъютор», ИАД-01-2В-« Адъютор» и ИАД-01-2К-«Адъютор» «Коротковъ»® приведён на рисунке 2.

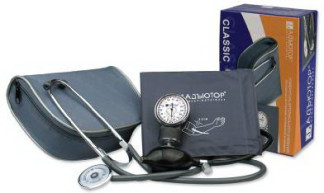

Рисунок 1 Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в исполнениях ИАД-01-1-«Адъютор», ИАД-01-1 А-«Адъютор», ИАД-01-1 Э-«Адъютор» ИАД-01-1 Д-« Адъютор»,
ИАД-01 -1 К-« Адъютор» «Коротков»®
измерителей артериального давления серии ИАД-01 -«Адъютор» приведены в таблице 1.
Таблица 1
| Наименование характеристики | ИАД-01 -«Адъютор» |
| Диапазон измерения давления в манжете, кПа (мм рт.ст.) | от 0 до 40 (от 0 до 300) |
| Пределы допускаемой абсолютной погрешности при измерении артериального давления воздуха в компрессионной манжете, кПа (мм рт.ст.) | ± 0,4 (±3) |
| Средняя скорость снижения давления в манжете, кПа/с (мм рт. ст./с) | от 0,3 до 0,7 (от 2 до 5) |
| При полностью открытом клапане стравливания время снижения давления от 35 до 2 кПа (от 260 до 15 мм рт.ст.), с, не более | 10 |
| Обхват манжеты, см | от 6 до 37 |
| Масса, кг, не более | 0,6 |
| Диапазон рабочих температур, °С | от 15 до 25 |
наносится на шкалу измерителя артериального давления серии ИАД-01-«Адъютор» методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность измерителей артериального давления серии ИАД-01-«Адъютор» приведена в таблице 2.
Таблица 2
| Исполнение | Комплектация |
| 1 | 2 |
| ИАД-01-1- «Адъютор» | - манометр — МММ-01-1- «Адъютор»; - нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном; - манжета взрослая с латексной пневмокамерой; - стетофонендоскоп СФ-01 - «Адъютор»; - сумка; - коробка; |
| ИАД-01-1А- «Адъютор» | - манометр — МММ-01-1- «Адъютор»; - нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном; - манжета взрослая с латексной пневмокамерой; - стетофонендоскоп СФ-01 - «Адъютор»; - сумка; - коробка. |
| ИАД-01-1Э- «Адъютор» | - манометр — МММ-01-1- «Адъютор»; - нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном; - манжета взрослая с латексной пневмокамерой; - стетофонендоскоп СФ-01 - «Адъютор»; - сумка. |
| ИАД-01-1Д- «Адъютор» | - манометр — МММ-01-1- «Адъютор»; - нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном; - комплект детских манжет 3 шт.; - стетофонендоскоп СФ-01 - «Адъютор»; - сумка; - коробка. |
| ИАД-01-2А- «Адъютор» | - манометр — МММ-01-4- «Адъютор»; - нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном, совмещенный с манометром; - манжета взрослая с латексной пневмокамерой; - стетофонендоскоп СФ-01 - «Адъютор»; - сумка; - коробка. |
| ИАД-01-2В- «Адъютор» | - манометр — МММ-01-4- «Адъютор»; - нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном, совмещенный с манометром; - Манжета взрослая с ПВХ пневмокамерой; - стетофонендоскоп СФ-01 - «Адъютор»; - сумка; - коробка. |
| 1 | 2 |
| ИАД-01-1К- «Адъютор» «Коротковъ»® | - манометр — МММ-01-1- «Адъютор»; - нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном; - манжета взрослая с латексной пневмокамерой; - стетофонендоскоп СФ-01 - «Адъютор»; - сумка; - коробка. |
| ИАД-01-2К- «Адъютор» «Коротковъ»® | - манометр — МММ-01-4- «Адъютор»; - нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном, совмещенный с манометром; - манжета взрослая с латексной пневмокамерой; - стетофонендоскоп СФ-01 - «Адъютор»; - сумка; - коробка. |
осуществляется по документу Р 50.2.032-2004 «Государственная система обеспечения единства измерений. Измерители артериального давления неинвазивные. Методика поверки».
Основные средства поверки:
- установка для поверки каналов измерения давления и частоты пульса УПКД-2, с диапазоном измерения давления от 20 до 400 мм рт.ст. и с пределами допускаемой абсолютной погрешности измерения давления ± 0,5 мм рт.ст. (номер по Госреестру 44539-10).
Знак поверки наносится, в виде оттиска поверительного клейма, на защитное стекло манометра или в виде голографической наклейки, на боковую поверхность манометра.
Руководство по эксплуатации на измерители артериального давления серии ИАД-01 -«Адъютор»
Нормативные и технические документы, устанавливающие требования к измерителям артериального давления серии ИАД-01-«Адъютор»
1 ТУ 9441-003-58286981-2014 «Измерители артериального давления ИАД-01-«Адъютор».
2 ГОСТ 31515.1-2012 «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования».
2 ГОСТ 31515.2-2012 «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 2. Дополнительные требования к механическим сфигманометрам».
| Зарегистрировано поверок | 1213501 |
| Поверителей | 155 |
| Актуальность данных | 19.11.2024 |
