Номер в госреестре | 27778-15 |
Наименование СИ | Установки поверочные |
Обозначение типа СИ | СР, СР-М |
Изготовитель | "Emerson Process Management / Daniel Measurement and Control Inc.", США |
Год регистрации | 2015 |
Срок свидетельства | 25.11.2024 |
МПИ (интервал между поверками) | 1 год - для передвижных; 2 года - для стационарных |
Описание типа | скачать |
Методика поверки | скачать |
Установки поверочные СР, СР-М предназначены для воспроизведения, хранения и передачи единицы объема и объемного расхода жидкости.
Принцип действия установок поверочных СР, СР-М заключается в повторяющемся вытеснении известного объема жидкости из измерительного участка.
Установки поверочные СР состоят из следующих основных компонентов: компакт-прувера, смонтированного на стальной сварной раме, турбинного преобразователя расхода (при необходимости), преобразователей давления и температуры.
Установки поверочные СР-М состоят из следующих основных компонентов: компакт-прувера, смонтированного на стальной сварной раме, преобразователя плотности, турбинного преобразователя расхода (при необходимости), преобразователей температуры и давления.
В качестве преобразователя плотности применяются преобразователи плотности жидкости измерительные модели 7835, преобразователи плотности и расхода CDM.
В качестве турбинного преобразователя расхода применяются расходомеры жидкости турбинные 1500, преобразователи расхода жидкости турбинные MVTM, преобразователи расхода жидкости турбинные модели HELIFLU TZN.
Все средства измерений, применяемые в составе установок поверочных СР, СР-М, утвержденного типа.
Компакт-прувер состоит из цилиндрического измерительного участка с известным значением вместимости, свободно перемещающегося в измерительном участке поршня с тарельчатым клапаном, оптических детекторов положения поршня, пневматической системы и гидравлической системы с насосом.

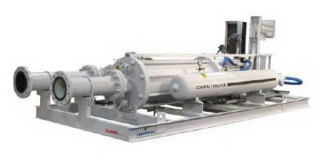

Установки поверочные СР, СР-М предназначены как для стационарного, так и для транспортируемого применений (см. рисунок 1).
Установку поверочную и средство измерений (поверяемое, калибруемое, градуируемое, испытуемое или исследуемое) соединяют последовательно. Через технологическую схему с установкой поверочной и средством измерений устанавливают необходимое значение расхода жидкости. Поршень при открытом тарельчатом клапане приводится в исходное положение в начало измерительного участка. После этого
тарельчатый клапан закрывается и под воздействием потока жидкости поршень начинает перемещаться по измерительному участку. Перемещение поршня через измерительный участок установки поверочной приводит к последовательному срабатыванию оптических детекторов установки поверочной.
Метод поверки, калибровки, градуировки, испытаний, контроля и исследования метрологических характеристик средств измерений основан на определении количества жидкости, прошедшей через установку поверочную и через средство измерений, при известном значении вместимости измерительного участка установки поверочной.
Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости измерительного участка, устанавливается пломба (см. рисунок 2), несущая на себе оттиск поверительного клейма и предотвращающая снятие кожуха, под которым находятся оптические детекторы положения поршня.
Основные метрологические и технические характеристики установок поверочных СР, СР-М приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
Наименование характеристики | Значения характеристики для типоразмеров установок поверочных СР, СР-М | ||||||
08" | 12" мини | 12" | 18" | 24" | 34" | 40" | |
Номинальное значение вместимости измерительного участка, дм3 | 20 | 40 | 60 | 120 | 150 | 400 | 650 |
Пределы допускаемой относительной погрешности определения вместимости измерительного участка, % | ± 0,05 | ||||||
Среднее квадратическое отклонение случайной составляющей погрешности, % | 0,015 | ||||||
Пределы допускаемой абсолютной погрешности средств измерений температуры, °С | ± 0,2 | ||||||
Пределы допускаемой приведенной погрешности средств измерений давления, % | ± 0,5 | ||||||
Пределы допускаемой абсолютной погрешности преобразователя плотности (для СР-М), кг/м3 | ± 0,3 |
Окончание таблицы 1 - Основные метрологические и технические характеристики
Наименование характеристики | Значения характеристики для типоразмеров установок поверочных СР, СР-М | ||||||
08" | 12" мини | 12" | 18" | 24" | 34" | 40" | |
Параметры электропитания: - род тока - напряжение, В - частота, Гц | Переменный трехфазный 220 ± 10 %, 380 ± 10 % 50 ± 1 | ||||||
Г абаритные размеры , мм - длина - ширина - высота | 3070 1420 1270 | 3730 1570 1400 | 4370 1700 1450 | 4900 1930 1420 | 5590 2440 1680 | 5840 2590 1880 | 6100 3300 1960 |
Внутренний диаметр * измерительного участка , мм | 210 | 311 | 311 | 445 | 648 | 864 | 1016 |
Толщина стенок измерительного участка , мм | 17,5 | 22,2 | 22,2 | 31,8 | 27,0 | 31,8 | 38,1 |
* Масса , кг | 998 | 1995 | 2223 | 3311 | 6078 | 8709 | 1387 6 |
Условия эксплуатации: | |||||||
- рабочая среда | Вода, нефть, нефтепродукты, химикаты, промышленные жидкости | ||||||
- диапазон расхода рабочей среды, м3/ч | От 0,057 до 57 | От 0,227 до 227 | От 0,397 до 397 | От 0,794 до 794 | От 1,589 до 1800 | От 2,860 до 2862 | От 3,972 до 3972 |
- давление рабочей среды, МПа, не более | 10,2 | 5,1 | |||||
- диапазон температуры рабочей среды, °С | От минус 47 до плюс 93 | ||||||
- диапазон температуры ** окружающего воздуха , °С | От минус 29 до плюс 50 | ||||||
Средний срок службы, лет | 10 | ||||||
* Номинальные значения ** При значениях температуры окружающего воздуха ниже минус 29 °С установки поверочные СР, СР-М комплектуются теплоизоляционным кожухом по специальному заказу |
наносится на титульный лист руководства по эксплуатации типографским способом.
- установка поверочная СР или СР-М;
- комплект запасных частей и принадлежностей (по специальному заказу);
- руководство по эксплуатации;
- методика поверки.
осуществляется по документу МП 0199-14-2014 «Инструкция. ГСИ. Установки поверочные СР, СР-М. Методика поверки», утвержденному ФГУП «ВНИИР» 17 октября 2014 г.
Основные средства поверки:
- мерник эталонный 1-го разряда с номинальной вместимостью, соответствующей номинальной вместимости измерительного участка установки поверочной СР, СР-М, пределы допускаемой основной относительной погрешности ± 0,02 %.
сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к установкам поверочным СР, СР-М
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2. ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости».
3. Техническая документация «Emerson Process Management / Daniel Measurement and Control Inc.»
- в качестве рабочих эталонов 1-го разряда при передаче единицы объема и объемного расхода жидкости в соответствии с государственными поверочными схемами по ГОСТ 8.510-2002 и ГОСТ 8.142-2013;
- проведение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин и средствам измерений.
Зарегистрировано поверок | 173 |
Поверителей | 19 |
Актуальность данных | 17.11.2024 |
