Трансформаторы тока ACF-36, ACH-36, 27818-12

Для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления. Применяются в электрических цепях переменного тока промышленной частоты.

Документы

Описание типа

Карточка СИ

Номер в госреестре	27818-12
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ACF-36, ACH-36
Изготовитель	"Electrotecnica Arteche Hermanos S.L.", Испания
Год регистрации	2012
Срок свидетельства	29.12.2017
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока серии ACF-36 и серии ACH-36 Назначение средства измерений

Трансформаторы тока серии ACF-36 и серии ACH-36 (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в электросетях 36 кВ.

Описание

Принцип действия трансформаторов тока основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно него сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

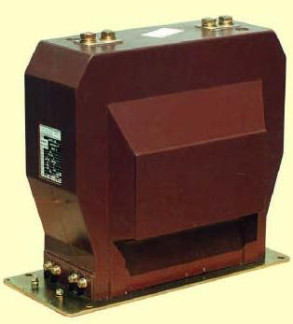

Трансформаторы тока серии ACF-36 и серии ACH-36 являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции.

Первичная обмотка может быть как односекционной, так и двух секционной. Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется с помощью болтов М12.

Трансформаторы могут иметь до трех вторичных обмоток. Вторичные обмотки -измерительные и (или) защитные, изготовлены на номинальный вторичный ток 5 А (1 А или 2 А - по требованию заказчика).

Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора. Для крепления к выводам вторичной обмотки используются болты М6. На основании имеются отверстия для крепления трансформатора и клемма для заземления с винтом М8.

Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.

Таблица 1

Метрологические и технические характеристики трансформаторов приведены в таблице 1.

Наименование характеристики	Значение
	Трансформаторы тока серии ACF-36	Трансформаторы тока серии ACH-36
Наибольшее рабочее напряжение, кВ	36
Номинальная частота напряжения сети, Г ц	50; 60
Номинальные первичные токи, А	от 100 до 2500
Номинальные вторичные токи, А	5, 2 и 1
Класс точности вторичной обмотки для измерений и учета	0,2S; 0,2; 0,5S; 0,5; 1; 3
Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А	от 5 до 1001)
Класс точности вторичной обмотки для защиты	5Р;10Р
Номинальная вторичная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В-А	от 5 до 1001)
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более	от 5 до 10
Номинальная предельная кратность вторичных обмоток для защиты, не менее	от 5 до 40
Средняя наработка на отказ, ч, не менее	220 000
Срок службы до списания, лет	30
Габаритные размеры не более, мм, (ширина х длина х высота)	391x353x210	354x405x210
Масса не более, кг	36	51
Примечание: Х) - в соответствии с рядом номинальных нагрузок указанных в ГОСТ 7746-2001. Климатическое исполнение УХЛ4 по ГОСТ 15150-69 в диапазоне от минус 60 до плюс 45 °С.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.

Комплектность

Трансформатор тока серии ACF-36 и серии ACH-36 - 1 шт.

Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1'); магазин нагрузок МР 3027 (± 4 %).

Сведения о методиках (методах) измерений приведены в паспорте.

Нормативные документы, устанавливающие требования к трансформаторам тока серии ACF-36 и серии ACH-36:

1. ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».

2. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

3. Техническая документация фирмы - изготовителя ELECTROTECNICA ARTECHE HERMANOS S.L., Испания.

Рекомендации к применению

- осуществление торговли и товарообменных операций;

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
