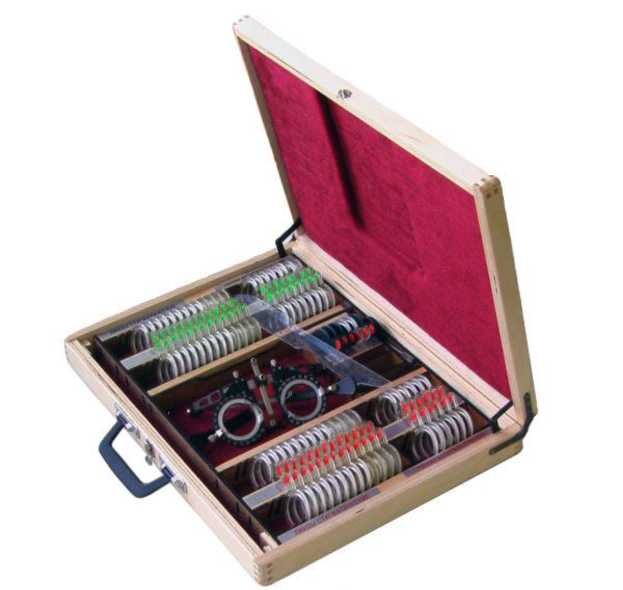

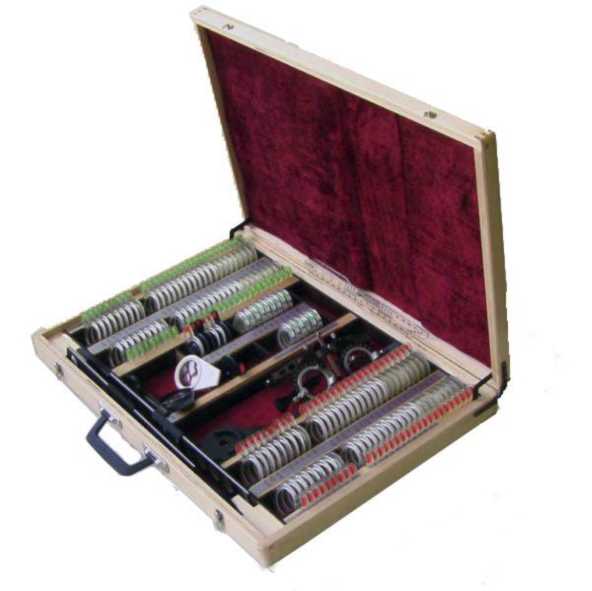

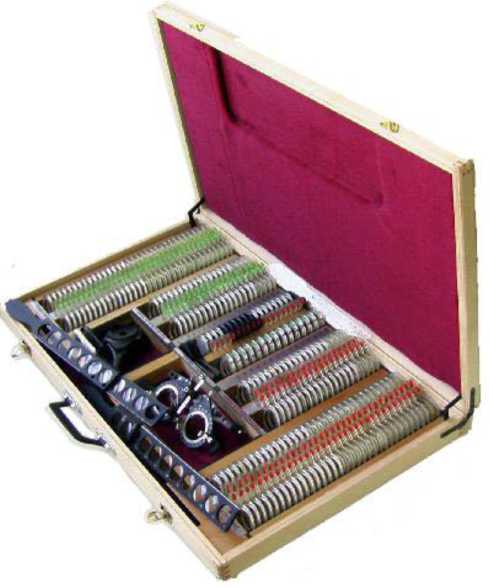

Наборы пробных очковых линз и изделий офтальмологических НПОЛ "Орион М", 27857-22

Наименование характеристики

Значение

1

2

Модификация набора

НПОЛб-254-«Орион М»

НПОЛс-139-«Орион М»

НПОЛу-87-«Орион М»

Диапазон значений оптической силы стигматических линз, дптр

от минус 20,00 до плюс 20,00

от минус 16,00 до плюс 16,00

от минус 14,00 до плюс 14,00

Диапазон значений оптической силы астигматических линз, имеющих в одном главном сечении 0,00 дптр, дптр

от минус 6,00 до плюс 6,00

от минус 5,00 до плюс 5,00

от минус 6,00 до плюс 4,00

Диапазон значений призматического действия призматических линз, пр дптр

От 0,5 до 15,0

От 0,5 до 10,0

—

1

2

Предельное отклонение оптической силы стигматических линз от номинального значения, дптр, в диапазонах: от ± 0,25 до ± 6,00 включ. дптр св. ± 6,00 до ± 12,00 включ. дптр св. ± 12,00 до ± 15,00 включ. дптр св. ± 15,00 до ± 20,00 включ. дптр

± 0,06

± 0,12

± 0,18

± 0,25

Предельное отклонение оптической силы астигматических линз от номинального значения, дптр

± 0,06

Номинальные значения оптической силы в главных сечениях скрещенных цилиндров, дптр

± 0,25; ± 0,50

Предельное отклонение от номинального значения оптической силы в главных сечениях скрещенных цилиндров, дптр

± 0,12

Предельное отклонение призматического действия призматических линз от номинального значения, пр дптр, в диапазонах:

от 0,5 до 3,0 включ. пр дптр

св. 3,0 до 10,0 включ. пр дптр

св. 10 пр дптр

± 0,2

± 0,3

± 0,3

Допускаемое значение призматического действия стигматических и астигматических линз, возникающее из-за децентра-ции, пр дптр, не более, в диапазонах: от ± 0,25 до ± 2,00 включ. дптр св. ± 2,00 до ± 5,00 включ. дптр св. ± 5,00 до ± 8,00 включ. дптр св. ± 8,00 до ± 12,00 включ. дптр св. ± 12,00 дптр

± 0,12

± 0,25

± 0,38

± 0,50

± 0,75

Предельное отклонение положения осей цилиндра астигматических линз относительно метки, показывающих это положение, °, в диапазонах: для ± 0,25 дптр св. ± 0,25 до ± 0,50 включ. дптр св. ± 0,50 дптр

± 3

± 2

± 1

1

2

Предельное отклонение основания очковых призм относительно метки, показывающей это положение, °, в диапазонах: для 0,5 пр дптр св. 0,5 до 1,0 включ. пр дптр св. 1,0 до 2,0 включ. пр дптр св. 2,0 до 10 включ. пр дптр св. 10 пр дптр

± 7,0

± 4,0

± 2,0

± 1,5

± 1,0

Предельное отклонение образующих цилиндра Меддокса от прямой, проходящей через вершину треугольного индекса, определяющего направление образующих, и геометрический центр наружного диаметра обоймы, °

± 2

Номинальное значение оптической силы стеклянных пластин и светофильтров, дптр

0,00

Предельное отклонение от номинального значения оптической силы стеклянных пластин и светофильтров, дптр

± 0,03

Номинальное значение призматического действия стеклянных пластин и светофильтров, пр дптр

0,00

Предельное отклонение от номинального значения призматического действия стеклянных пластин и светофильтров, пр дптр

± 0,06

Коэффициент пропускания видимой части излучения, падающего на красные и сине-зеленые светофильтры при наложении их друг на друга, %, не менее

3

Номинальные значения коэффициентов пропускания видимой части излучения, падающего на нейтральные светофильтры, %

25; 50; 75

Допускаемое отклонение от номинального значения коэффициента пропускания видимой части излучения, падающего на нейтральные светофильтры, %

± 5

Коэффициент пропускания видимой части излучения, падающего на матовое стекло, %, не менее

60

Наименование характеристики

Значение

Расстояние от вертикальной оси симметрии оправы до осей светового проема левого и правого линзодержателей, мм

От 25 до 41

Предел допускаемой абсолютной погрешности измерения расстояния от вертикальной оси симметрии оправы до осей светового проема левого и правого линзодержателей, мм

± 0,5

Диапазон измерений градусных шкал, °

± 180

Предел допускаемой абсолютной погрешности градусных шкал, °

± 2

Наименование характеристики

Значение

Н

аименование шкалы

прямой направленности

обратной направленности

трапеция

уклона

сетка

Цена деления шкалы, мм

1,0

5,0

2,0

1,0

1,0 (в горизонтальной плоскости);

2,0 (в вертикальной плоскости)

Диапазон измерений шкалы, мм

От 0 до 160

От 0 до 110

От 10 до 24

От 10 до 30

от 25 до 40 (в горизонтальной плоскости);

от минус 2

до 2 (в вертикальной плоскости)

Номинальное значение длины шкалы, мм

160

110

14

20

15 (в горизонтальной плоскости);

от минус 2

до 2 (в вертикальной плоскости)

Допускаемое отклонение от номинального значения длины шкалы, мм

± 0,3

± 0,3

± 0,3

± 0,3

± 0,3

1

2

Номинальные значения диаметров круговой шкалы, мм

1,5; 2,0; 3,0; 4,5; 6,0; 7,0; 8,0

Допускаемое отклонение диаметров круговой шкалы от номинального значения, мм

± 0,2

Наименование характеристики

Значение

Диапазон значений оптической силы линз линеек, дптр

От ± 1,0 до ± 9,0

Предельное отклонение оптической силы линз линеек от номинального значения, дптр, в диапазонах:

от ± 1,0 до ± 6,0 включ. дптр

св. ± 6,0 до ± 9,0 включ. дптр

± 0,12

± 0,18

Номинальные значения оптической силы линз движков, дптр

± 0,5; ± 10,0

Предельное отклонение оптической силы линз движков от номинального значения, дптр, для значений:

± 0,5 дптр

± 10,0 дптр

± 0,12

± 0,40

Предельные отклонения значения оптической силы линз линеек совместно с линзами движков от номинального значения, дптр, в диапазонах:

от ± 1,5 до ± 5,5 включ. дптр

св. ± 5,5 до ± 9,5 включ. дптр

св. ± 10,0 до ± 19,0 включ. дптр

± 0,25

± 0,30

± 1,00

Наименование характеристики

Значение

Наружный диаметр обоймы стигматических и астигматических линз, мм

37,5-00,3

Внутренний диаметр обоймы стигматических и астигматических линз, мм, в диапазоне: до ± 4,0 включ. дптр св. ± 4,0 до ± 8,0 включ. дптр св. ± 8,0 дптр

26,0+0,3

20,0+0,3

15,0+0,3

Толщина обоймы стигматических и астигматических линз, мм, не более

3 00

°,  -0,2

Наружный диаметр обоймы призматических линз, мм

37,5-00,3

Внутренний диаметр обоймы призматических линз, мм

22,0+0,3

Толщина обоймы призматических линз, мм

3 00

°,  -0,2

Наружный диаметр обоймы стеклянных пластин и светофильтров, мм

37,5-00,3

Внутренний диаметр обоймы стеклянных пластин и светофильтров, мм

26,0+0,3

Толщина обоймы стеклянных пластин и светофильтров, мм

3 О0

3, и-0,2

Диаметр отверстий диафрагм с круглыми отверстиями, мм

+ г+0,25 1,50

3,о+0,25

4,О+0,3

Размеры отверстия диафрагмы щелевой, мм - ширина - высота

+ г+0,25 1,50

•ч ++0,43 120

Габаритные размеры, мм, не более - НПОЛб-254-«Орион М» - НПОЛс-139-«Орион М» - НПОЛу-87-«Орион М»

580x340x60

400x285x60

375x270x60

Масса, кг, не более

- НПОЛб-254-«Орион М»

- НПОЛс-139-«Орион М»

- НПОЛу-87-«Орион М»

4,5

4,0

3,5

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С

- относительная влажность воздуха (при температуре 25 °С), %, не более

От 10 до 35

80

Средняя наработка на отказ, ч, не менее

5000

Обозначение

Составные части, входящие в комплект

Модификация

НПОЛб-254-«Орион М» ИТКГ.004.000

НПОЛс-139-«Орион М» ИТКГ.004.000-02

НПОЛу-87-«Орион М» ИТКГ.004.000-04

1

2

3

4

5

Линзы очковые стигматические положительные, дптр

ИТКГ.004.110

0,25

2

2

2

ИТКГ.004.110-01

0,50

2

2

2

ИТКГ.004.110-02

0,75

2

2

2

ИТКГ.004.110-03

1,00

2

2

2

ИТКГ.004.110-04

1,25

2

2

-

ИТКГ.004.110-05

1,50

2

2

2

ИТКГ.004.110-06

1,75

2

2

-

ИТКГ.004.110-07

2,00

2

2

2

ИТКГ.004.110-08

2,25

2

-

-

ИТКГ.004.110-09

2,50

2

2

2

ИТКГ.004.110-10

2,75

2

-

-

ИТКГ.004.110-11

3,00

2

2

2

ИТКГ.004.110-12

3,25

2

-

-

ИТКГ.004.110-13

3,50

2

2

-

ИТКГ.004.110-14

3,75

2

-

-

ИТКГ.004.110-15

4,00

2

2

2

ИТКГ.004Л10-16

4,50

2

-

-

ИТКГ.004.110-17

5,00

2

2

-

ИТКГ.004.110-18

5,50

2

-

-

ИТКГ.004.110-19

6,00

2

2

2

ИТКГ.004.110-20

6,50

2

-

-

ИТКГ.004.110-21

7,00

2

2

-

ИТКГ.004.110-22

7,50

2

-

-

ИТКГ.004.110-23

8,00

2

2

2

ИТКГ.004.110-24

9,00

2

2

-

ИТКГ.004.110-25

10,00

2

2

2

ИТКГ.004.110-26

11,00

2

-

-

1

2

3

4

5

ИТКГ.004.110-27

12,00

2

-

-

ИТКГ.004.110-28

13,00

2

2

-

ИТКГ.004.110-29

14,00

2

-

2

ИТКГ.004.110-30

15,00

2

-

-

ИТКГ.004.110-31

16,00

2

2

-

ИТКГ.004.110-32

18,00

2

-

-

ИТКГ.004.110-33

20,00

2

-

-

Линзы очковые стигматические отрицательные, дптр:

ИТКГ.004.110-34

0,25

2

2

2

ИТКГ.004.110-35

0,50

2

2

2

ИТКГ.004.110-36

0,75

2

2

2

ИТКГ.004.110-37

1,00

2

2

2

ИТКГ.004.110-38

1,25

2

2

-

ИТКГ.004.110-39

1,50

2

2

2

ИТКГ.004.110-40

1,75

2

2

-

ИТКГ.004.110-41

2,00

2

2

2

ИТКГ.004.110-42

2,25

2

-

-

ИТКГ.004.110-43

2,50

2

2

2

ИТКГ.004.110-44

2,75

2

-

-

ИТКГ.004.110-45

3,00

2

2

2

ИТКГ.004.110-46

3,25

2

-

-

ИТКГ.004.110-47

3,50

2

2

-

ИТКГ.004.110-48

3,75

2

-

-

ИТКГ.004.110-49

4,00

2

2

2

ИТКГ.004.110-50

4,50

2

-

-

ИТКГ.004.110-51

5,00

2

2

-

ИТКГ.004.110-52

5,50

2

-

-

ИТКГ.004.110-53

6,00

2

2

2

ИТКГ.004.110-54

6,50

2

-

-

ИТКГ.004.110-55

7,00

2

2

-

ИТКГ.004.110-56

7,50

2

-

-

ИТКГ.004.110-57

8,00

2

2

2

ИТКГ.004.110-58

9,00

2

2

-

ИТКГ.004.110-59

10,00

2

2

2

ИТКГ.004.110-60

11,00

2

-

-

ИТКГ.004.110-61

12,00

2

-

-

ИТКГ.004.110-62

13,00

2

2

-

ИТКГ.004.110-63

14,00

2

-

2

1

2

3

4

5

ИТКГ.004.110-64

15,00

2

-

-

ИТКГ.004.110-65

16,00

2

2

-

ИТКГ.004.110-66

18,00

2

-

-

ИТКГ.004.110-67

20,00

2

-

-

Линзы очковые астигматические положительные, дптр:

ИТКГ.004.120

0,25

2

2

2

ИТКГ.004.120-01

0,50

2

2

2

ИТКГ.004.120-02

0,75

2

2

-

ИТКГ.004.120-03

1,00

2

2

2

ИТКГ.004.120-04

1,25

2

-

-

ИТКГ.004.120-05

1,50

2

2

-

ИТКГ.004.120-06

1,75

2

-

-

ИТКГ.004.120-07

2,00

2

2

2

ИТКГ.004.120-08

2,25

2

-

-

ИТКГ.004.120-09

2,50

2

-

-

ИТКГ.004.120-10

2,75

2

-

-

ИТКГ.004.120-11

3,00

2

2

2

ИТКГ.004.120-12

3,25

2

-

-

ИТКГ.004.120-13

3,50

2

-

-

ИТКГ.004.120-14

3,75

2

-

-

ИТКГ.004.120-15

4,00

2

2

2

ИТКГ.004.120-16

4,50

2

-

-

ИТКГ.004.120-17

5,00

2

2

-

ИТКГ.004.120-18

5,50

2

-

-

ИТКГ.004.120-19

6,00

2

-

-

Линзы очковые астигматические отрицательные, дптр:

ИТКГ.004.120-20

0,25

2

2

2

ИТКГ.004.120-21

0,50

2

2

2

ИТКГ.004.120-22

0,75

2

2

-

ИТКГ.004.120-23

1,00

2

2

2

ИТКГ.004.120-24

1,25

2

-

-

ИТКГ.004.120-25

1,50

2

2

2

ИТКГ.004.120-26

1,75

2

-

-

ИТКГ.004.120-27

2,00

2

2

2

ИТКГ.004.120-28

2,25

2

-

-

1

2

3

4

5

ИТКГ.004.120-29

2,50

2

-

-

ИТКГ.004.120-30

2,75

2

-

-

ИТКГ.004.120-31

3,00

2

2

2

ИТКГ.004.120-32

3,25

2

-

-

ИТКГ.004.120-33

3,50

2

-

-

ИТКГ.004.120-34

3,75

2

-

-

ИТКГ.004.120-35

4,00

2

2

2

ИТКГ.004.120-36

4,50

2

-

-

ИТКГ.004.120-37

5,00

2

2

-

ИТКГ.004.120-38

5,50

2

-

-

ИТКГ.004.120-39

6,00

2

-

2

Призматические очковые линзы с призматическим действием равным, пр. дптр

ИТКГ.004.130

0,5

2

2

-

ИТКГ.004.130-01

1,0

2

2

-

ИТКГ.004.130-02

2,0

2

2

-

ИТКГ.004.130-03

3,0

2

2

-

ИТКГ.004.130-04

4,0

2

2

-

ИТКГ.004.130-05

5,0

2

2

-

ИТКГ.004.130-06

6,0

1

1

-

ИТКГ.004.130-07

8,0

1

1

-

ИТКГ.004.130-08

10,0

1

1

-

ИТКГ.004.130-09

15,0

1

-

-

Светофильтры нейтральные стеклянные с коэффициентом пропускания:

ИТКГ.004.140

25 %

2

-

-

ИТКГ.004.140-01

50 %

2

-

-

ИТКГ.004.140-02

75 %

2

-

-

ИТКГ.004.150

Светофильтр красный стеклянный

1

1

1

ИТКГ.004 150-01

Светофильтр сине-зеленый стеклянный

1

1

1

1

2

3

4

5

ИТКГ.004.160

Пластины плоскопараллельные (из бесцветного стекла)

2

-

-

ИТКГ.004.170

Цилиндр Меддокса (из красного стекла)

1

1

-

ИТКГ.004.180

Стекло матовое

1

-

-

ИТКГ.004.003

Диафрагма с отверстием диаметром 1,5 мм

2

-

-

ИТКГ.004.003-01

Диафрагма с отверстием диаметром 3,0 мм

2

2

2

ИТКГ.004.003-02

Диафрагма с отверстием диаметром 4,0 мм

1

-

-

ИТКГ.004.004

Диафрагма щелевая 1,5х 12,0 мм

2

1

1

ИТКТ.004.002

Экран

1

1

1

ИТКГ.004.190

Цилиндр скрещенный с рефракцией в главных сечениях ± 0,25 дптр

1

-

-

ИТКГ.004.200

Цилиндр скрещенный с оптической силой в главных сечениях ±0,5 дптр

1

1

1

ТУ-9442-001-34332363-2000

Оправа пробная для подбора пробных очковых линз

ОПОЛ-4-"СПб"

1

1

1

1

2

3

4

5

ИТКГ.004.090

С киаскопическая линейка положительная

1

1

1

ИТКГ.004.100

С киаскопическая линейка отрицательная

1

1

1

ИТКГ.004.020

Офтальмоскоп в составе:

ИТКГ.004.060

офтальмоскоп зеркальный

1

1

1

ИТКГ.004.070

лупа 13 дптр

1

1

1

ИТКГ.004.080

лупа 20дптр

1

1

1

ИТКГ.004.018

диафрагма щелевая

1

1

1

ИТКГ.004.018

диафрагма диаметром 10 мм

1

1

1

ИТКГ.004.030

Линейка для подбора очковых корригирующих оправ

1

1

1

ИТКГ004.000РЭ

Руководство по эксплуатации

1

1

1

437-185-2021 МП

Методика поверки

1

1

1

ИТКГ.004.050

Футляр

1

-

-

ИТКГ.004.050-01

Футляр

-

1

-

ИТКГ.004.050-02

Футляр

-

-

1
