Установки для измерений параметров валов Opticline Contour, 28150-13

Для измерений линейных размеров, формы и взаимного расположения поверхностей деталей типа валов (например, клапанов, валов компрессоров, насосов, электродвигателей, свечей зажигания и т.д.), а также формы поверхностей вращения сложного профиля (коленчатые и распределительные валы и т.п.), область применения - цеха и измерительные лаборатории предприятий общего машиностроения, автомобильной, авиационной, энергетической и др. отраслей промышленности.

Документы

Описание типа

Карточка СИ

Номер в госреестре	28150-13
Наименование СИ	Установки для измерений параметров валов
Обозначение типа СИ	Opticline Contour
Изготовитель	"HOMMEL-ETAMIC GmbH", Германия
Год регистрации	2013
Срок свидетельства	06.06.2018
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Установки для измерений параметров валов OPTICLINE CONTOUR (далее - установки) предназначены для измерений линейных размеров, формы и взаимного расположения поверхностей деталей типа валов (например, клапанов, валов компрессоров, насосов, электродвигателей, свечей зажигания и т.д.), а также формы поверхностей вращения сложного профиля (коленчатые и распределительные валы и т.п.) и резьб в измерительных лабораториях предприятий общего машиностроения, автомобильной, авиационной, энергетической и др. отраслей промышленности.

Описание

Установки для измерений параметров валов OPTICLINE CONTOUR выпускаются семнадцати модификаций, различающихся конструктивным исполнением, размерами и диапазоном измеряемых диаметров и длин валов.

Конструктивно основание установки и вертикальная колонна объединены в один узел, в котором размещены приводы передней бабки и измерительный блок. Передняя бабка, расположенная на нижнем конце колонны, имеет приспособление для закрепления детали с помощью конуса Морзе или патрона. В зависимости от выполняемой измерительной задачи вал в процессе измерения остаётся неподвижным или вращается вокруг своей продольной оси. При измерении во время вращения, ось прибора приводится во вращение с постоянной скоростью позиционирующим двигателем. При измерении неподвижной детали позиционирующий двигатель фиксирует ось передней бабки в трех определённых положениях. Задняя бабка вместе с различными элементами управления закреплена на колонне подвижно. Как и передняя, задняя бабка снабжена крепёжным приспособлением с конусом Морзе и патроном. Элементы управления позволяют корректировать положение задней бабки в зависимости от длины детали и упрощают установку детали.

Оптический измерительный блок, состоящий из источника питания, осветителя, оптоэлектронной системы и системы обработки изображения, смонтирован на колонне и перемещается параллельно оси установки. Первичные измерительные данные, полученные с помощью оптоэлектронной системы и системы регистрации позиционирования , предварительно обрабатываются в измерительном компьютере и поступают на окончательную обработку в операторский персональный компьютер. Результат измерения, расчетов, оценки и анализа отображается на цветном дисплее и выводится на печать.

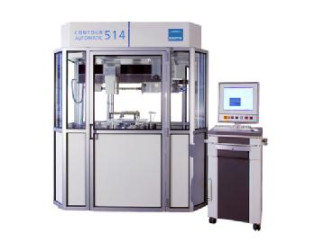

Рис. 1 - Общий вид установок для измерений параметров валов OPTICLINE CONTOUR

г'". _1

W I

Программное обеспечение

Установки для измерений параметров валов OPTICLINE CONTOUR имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.

Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.

Наиме

нование

про

грамм-

ного

обеспе

чения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

TURBO

OPTIC

TO3

3.35

c1d1a802ae3 c400262aacf1ddb21b6db

MD5

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения установок для измерений параметров валов OPTICLINE CONTOUR соответствует уровню «А» по МИ 3286-2010.

Модифика ция	C203	C305 / CA305	C310 / CA310	C314 / CA314	C505	C510	C514	CA605	CA610	CA614 / CA614-AE	CA618 / CA618-AE	C805	C810	C814	C1014	C1023	C1023- 75АЕ
Диапазон измерений,
диаметра, мм	От 0,2 до 30	От 0,2 до 50	От 6 до 100	От 0,2 до 140	От 0,2 до 50	От 6 до 100	От 0,2 до 140	От 0,2 до 50	От 6 до 100	От 0,2 до 140	От 0,2 до 180	От 0,2 до 50	От 6 до 100	От 0,2 до 140	От 0,2 до 140	От 0,2 до 230	От 0,2 до 230
длины, мм	От 0 до 250	От 0 до 300	От 0 до 300	От 0 до 250	От 0 до 550	От 0 до 550	От 0 до 500	От 0 до 600	От 0 до 600	От 0 до 600	От 0 до 580	От 0 до 850	От 0 до 850	От 0 до 800	От 0 до 1000	От 0 до 1000	От 0 до 1000
Допускаемые размеры детали
диаметр, мм	150	150	150	150	150	150	150	149	149	149	199	150	150	150	150	300	300
длина, мм	250	300	300	280	550	550	530	600	600	600	600	850	850	830	1000	1000	1000
Допускаемая масса детали, кг
	5	10	10	10	15	15	15	20	20	20	20	20	20	20	40	40	75
Разрешение при измерении
диаметра, мкм	0,1	0,1			0,1			0,1		0,1		0,1			0,1/0,2		0,1/0,2
длины, мкм	0,1	0,1			0,1			0,1		0,1		0,1			0,1/0,5		0,1/0,5
угла поворота, ... °	0,018	0,018 / 0,0018			0,018			0,0018		0,0018 /0,005		0,018			0,018		0,001
Пределы допускаемой погрешности при измерении
диаметра, мкм	(2+D/100), где D-измеряемый диаметр в мм
длины, мкм	(5+L/100), где L-измеряемая длина в мм
Сходимость при измерении
диаметра, мкм	0,5
длины, мкм	3

Знак утверждения типа

Знак утверждения типа корпус установки методом наклейки и на руководство по эксплуатации типографским методом.

Комплектность

Установки для измерений параметров валов OPTICLINE CONTOUR поставляются в следующем комплекте:

	Наименование	Кол-во	Примечание
1.	Установка для измерений параметров валов OPTICLINE CONTOUR	1 шт.	Модель в соответствии с заказом
2.	Паспорт	1 шт.
3.	Методика поверки	1 шт.

Поверка

осуществляется в соответствии с документом МП 28150-13 «Установки для измерений параметров валов OPTICLINE CONTOUR. Методика поверки», разработанным ЗАО «Мастер-ФИТ», г. Санкт-Петербург и утвержденным ГЦИ СИ ФГУП «ВНИИМС», г. Москва в апреле 2013 г.

Основные средства поверки: Меры для поверки установок OPTICLINE CONTOUR с допускаемым отклонением длин и диаметров ±0,1 мм.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации на установки.

Нормативные и технические документы, устанавливающие требования к валам OPTICLINE CONTOUR

Техническая документация фирмы-изготовителя.

ГОСТ Р 8.763 - 2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9...50 ми длин волн в диапазоне 0,2 ... 50 мкм».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
