| Номер в госреестре | 28230-16 |
| Наименование СИ | Калибраторы температуры портативные |
| Обозначение типа СИ | КТП-1 |
| Изготовитель | ООО "Инфотэкс Автоматика Телемеханика", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 28.07.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы температуры портативные КТП-1 (далее - калибраторы) предназначены для измерения и воспроизведения разности температуры между температурой нагревателя и температурой окружающего воздуха при поверке комплексов технических средств многофункциональных КТСМ-02.
Принцип действия калибраторов основан на генерации инфракрасного излучения, имитирующего тепловое излучение буксовых узлов подвижного состава, измерении с помощью встроенных термодатчиков разности температуры нагревателя и окружающего воздуха, соответствующей инфракрасному излучению.
Калибраторы имеют цифровое табло, на котором регистрируется температура окружающего воздуха, температура нагревателя и разность температуры, соответствующая генерируемому инфракрасному излучению. Через специальное отверстие в корпусе инфракрасное излучение направляется на приемное устройство комплексов технических средств многофункциональных КТСМ-02 при их поверке.
Калибраторы имеют режим самодиагностики, обеспечивающий проверку работоспособности.
Программное обеспечение, записанное в ПЗУ микроконтроллера, позволяет проводить измерения и записывать результаты измерений в память микроконтроллера.
Измерительная информация может одновременно передаваться по последовательному интерфейсу на верхний уровень системы контроля.

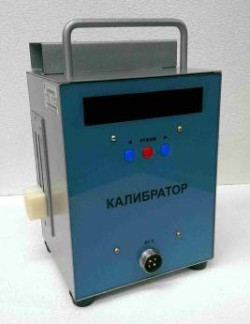

Внешний вид калибраторов представлен на рисунке 1.
В калибраторах применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую и метрологически не значимую части.
Идентификационные данные метрологически значимой части программного обеспечения используемого в калибраторах приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения калибраторов
| Идентификационные данные (признаки) | |
| Идентификационное наименование ПО | clb full V3 1 ml 0 V1 2.bin |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Уровень защиты программного обеспечения калибраторов от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики калибраторов
| Наименование характеристики | Значение |
| Диапазон воспроизведения разности температуры, °С: - при температуре окружающего воздуха 1;ов от минус 50 до плюс 30 °С - при температуре окружающего воздуха 1;ов свыше плюс 30 до плюс 55 °С | от 10 до 80 от 10 до 110-(1;ов) |
| Пределы допускаемой абсолютной погрешности воспроизведения разности температуры,°С | ±2 |
| Напряжение питания, В | 24±6 |
| Потребляемая мощность, Вт, не более | 135 |
| Г абаритные размеры, мм, не более | 190x210x300 |
| Масса, кг, не более | 6 |
| Условия эксплуатации: - атмосферное давление, кПа - относительная влажность при температуре 25 °С, %, не более - температура окружающего воздуха, °С | от 84 до 106,7 98 от - 50 до + 55 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
где 1;ов - температуре окружающего воздуха, °С
наносится на титульный лист руководства по эксплуатации калибраторов типографским способом, а также на лицевую панель калибраторов методом трафаретной печати.
Таблица 3 - Комплектность
| Наименование | Обозначение | Кол-во |
| Калибратор | КТП-1 | 1 шт. |
| Руководство по эксплуатации | ИН7.375.000 РЭ | 1 экз. |
| Формуляр | ИН7.375.000 ФО | 1 экз. |
| Методика поверки | МП 75-221-2015 | 1 экз. |
| Ведомость эксплуатационных документов | ИН7.375.000 ВЭ | 1 экз. |
| Упаковка | 1 шт. |
осуществляется в соответствии с документом МП 75-221-2015 «Калибраторы температуры портативные КТП-1. Методика поверки», утвержденным ФГУП «УНИИМ» 29.12.2015 г.
Основные средства поверки:
- рабочий эталон единицы температуры 1 разряда по ГОСТ 8.558-2009 часть 3 в диапазоне значений от минус 30 до плюс 120 °С;
- рабочий эталон единицы температуры 2 разряда по ГОСТ 8.558-2009 часть 2 в диапазоне значений от минус 50 до плюс 40 °С.
Методика измерений содержится в документе «ИН7.375.000 РЭ. Калибраторы температуры портативные КТП-1. Руководство по эксплуатации».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ОСТ 32.146-2000 Аппаратура железнодорожной автоматики, телемеханики и связи. Общие технические условия.
ТУ 3185-014-59282442-2015 Калибраторы температуры портативные КТП-1. Технические условия.
