Датчики искробезопасные инфракрасные ИДИ мод. ИДИ-10, ИДИ-20, 28259-14

Назначение

Датчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20 предназначены для измерения объемной доли метана (ИДИ-10) или диоксида углерода (ИДИ-20) в воздухе, азоте и других неагрессивных газах и передачи измерительной информации внешним устройствам.

Описание

Датчики инфракрасные искробезопасные ИДИ (далее - датчики) являются стационарными приборами непрерывного действия.

Конструктивно датчики выполнены в виде двух блоков - электронного и измерительного, соединенных между собой кабелем. Измерительный блок может быть установлен на специально предусмотренное посадочное место рядом с электронным блоком или отдельно на расстоянии до 30 м.

Электронный блок состоит из двух изолированных камер, жестко скрепленных между собой. В верхней камере находятся электронные платы датчика и дисплей, в нижней (под крышкой)

- присоединительные зажимы и кнопки управления.

Измерительный блок содержит чувствительный элемент и предусилитель сигнала.

Принцип отбора пробы - диффузионный.

Принцип действия датчика основан на оптико-абсорбционном (инфракрасном) методе, заключающемся в измерении поглощения энергии инфракрасного излучения анализируемой средой.

Выпускаются две модели датчиков:

-    ИДИ-10 - определяемый компонент метан (CH4);

-    ИДИ-20 - определяемый компонент диоксид углерода (CO2).

Датчик обеспечивает выходные сигналы:

-    показания жидкокристаллического дисплея;

-    унифицированный искробезопасный аналоговый выход по напряжению (0,4 ... 2,0) В;

-    выходной цифровой сигнал по интерфейсу RS485 (по дополнительному заказу);

-    релейный выход типа "сухой контакт".

Датчик обеспечивает выполнение следующих основных функций:

-    непрерывное измерение содержания определяемых компонентов;

-    формирование унифицированного выходного аналогового сигнала по напряжению (0,4 ... 2,0) В (ИДИ-10 имеет 2 аналоговых выхода, соответствующих 2 диапазонам измерений, ИДИ-20 - один аналоговый выход);

-    формирование выходного цифрового сигнала по интерфейсу RS485 (по дополнительному заказу);

-    сигнализацию о превышении заданного порогового уровня содержания определяемого компонента (релейный выходной сигнал и визуально на дисплее).

Датчики выполнены с видом взрывозащиты "искробезопасная электрическая цепь" по ГОСТ P 51330.10-99, маркировка взрывозащиты:

РО Exial РО ExiasI

-    датчик ИДИ-10

-    датчик ИДИ-20

Степень защиты корпусов электронного и измерительного блоков датчика по ГОСТ 14254-96 не ниже IP54.

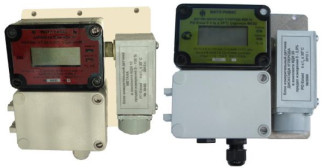

Внешний вид датчика представлен на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.

Программное обеспечение

Искробезопасные инфракрасные датчики ИДИ модели ИДИ-10, ИДИ-20 имеют встроенное программное обеспечение (далее - ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения объемной доли определяемого компонента (метана или диоксида углерода) и обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя,

-    отображение результатов измерений на жидкокристаллическом дисплее,

-    формирование выходных аналоговых, цифровых и релейного сигналов,

-    диагностику аппаратной части датчика и целостности фиксированной части встроенного

ПО.

ПО датчика реализует следующие расчетные алгоритмы:

1) вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;

2) вычисление значений выходных сигналов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние встроенного программного обеспечения датчиков учтено при нормировании метрологических характеристик.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности датчиков приведены в таблице 2.

Таблица 2

Лист № 4 Всего листов 6

2)    Пределы допускаемой вариации выходного сигнала датчика равны 0,5 в долях от пределов допускаемой основной погрешности.

3)    Пределы допускаемой дополнительной погрешности датчика от изменения температуры окружающей среды на каждые 10 °С равны 0,5 в долях от пределов допускаемой основной погрешности.

4)    Пределы допускаемой дополнительной погрешности датчика от изменения атмосферного давления на каждые 3,3 кПа равны 0,4 в долях от пределов допускаемой основной погрешности.

5)    Пределы допускаемой дополнительной погрешности датчика от изменения относительной влажности в пределах рабочих условий эксплуатации равны 0,2 в долях от пределов допускаемой

основной погрешности.

6)    Номинальное время установления выходного сигнала T09 ном, с    30

7)    Время прогрева датчика, мин    30

8)    Группа датчика по стабильности показаний (по ГОСТ 24032-80)    СП-2

9)    Напряжение питания постоянного тока, В    от 7,0 до 15,4

10)    Потребляемая мощность, мВт, не более    360

11)    Диапазон настройки порога срабатывания сигнализации:

-    для ИДИ-10, объемная доля метана, %    от 0,4 до 2,1

-    для ИДИ-20, объемная доля диоксида углерода, %    от 0,4 до 1,1

12)    Время срабатывания сигнализации, не более, с    15

13)    Коэффициент возврата релейного выхода датчика, не менее    0,9

14)    Габаритные размеры датчика, мм, не более

-    электронный блок

высота    175

ширина    140

длина    60

-    измерительный блок

высота    115

ширина    45

длина    50

15)    Масса датчика, кг, не более

-    электронный блок    0,8

-    измерительный блок    0,2

16)    Средний срок службы, лет    5

17)    Средняя наработка на отказ (без учета чувствительного элемента), ч    20000

Условия эксплуатации

-    диапазон температуры окружающей среды, 0С    от 0 до 35

-    диапазон относительной влажности при температуре 350С, % (без конденсации влаги) до 100

-    диапазон атмосферного давления, кПа    от 87,8 до 119,7

-    запыленность атмосферы, г/м , не более    1

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    в виде таблички на лицевую панель электронного блока датчика.

Комплектность

Комплект поставки датчика указан в таблице 3.

Таблица 3

Поверка

Поверка осуществляется в соответствии документом МП-242-1720-2014 "Датчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" "14" марта 2014 г.

Основные средства поверки:

-    стандартные образцы газовых смесей состава метан-воздух (ГСО 3907-87,), метан - азот (ГСО 9750-2011), диоксид углерода - азот (ГСО 3792-87, 3794-87) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением.

Сведения о методах измерений

Методика измерений приведена в документе РЭ 421514-001-17282729-04 "Искробезопасные датчики инфракрасные ИДИ модели ИДИ-10, ИДИ-20. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к датчикам искробезопасным инфракрасным ИДИ модели ИДИ-10, ИДИ-20

1)    ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний.

2)    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3)    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4)    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5)    ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)

6)    Датчики искробезопасные инфракрасные ИДИ. Технические условия ТУ 421514-00117282729-04.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
