Счетчики однофазные статические СОЭ-55, 28267-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики однофазные статические СОЭ-55 Назначение средства измерений

Счетчики однофазные статические СОЭ-55 (далее - счетчики) предназначены для измерения и многотарифного учета с нарастающим итогом активной электрической энергии, измерения характеристик электропотребления и параметров качества сети, управления нагрузкой. Счетчики могут использоваться в составе автоматизированных систем учета и распределения электрической энергии.

Описание

Принцип действия счетчика основан на измерении мгновенных значений входных сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», с последующим вычислением активной электроэнергии методом аналого-цифрового преобразования при помощи устройства обработки информации, сохранением данных о потреблении в соответствии с тарифным расписанием и значением часов реального времени в энергонезависимой памяти и выводом данных на устройство отображения информации, а также по запросу на цифровые интерфейсы.

Счетчики состоят из следующих основных частей, предназначенных для учета активной электрической энергии и вычисления параметров качества сети: датчиков тока и напряжения, аналого-цифровых преобразователей, устройства обработки информации, часов реального времени, энергонезависимой памяти, устройства отображения информации; испытательных выходов.

В качестве датчиков тока могут использоваться шунт или трансформатор тока. Для счетчиков с двумя датчиками тока: шунт и шунт в цепи нейтрали, шунт и трансформатор тока в цепи нейтрали. В счетчиках с двумя датчиками тока, устройство обработки информации счетчика определяет, по какому датчику протекает больший ток и ведет по этому датчику учет электрической энергии.

В качестве датчиков напряжения используются резистивные делители. Аналого-цифровые преобразователи, устройство обработки информации, часы реального времени, энергонезависимая память выполнены на базе специализированных микросхем.

Устройство отображения информации представляет собой жидкокристаллический индикатор.

Испытательные выходы представляют собой гальванически изолированные от остальных цепей импульсные и оптические выходы, предназначенные для испытаний счетчиков.

Также счетчики могут содержать переменные части, обеспечивающие дополнительные функции:

-    Цифровые интерфейсы: RS-232u, RS-485, предназначенные для изменения параметров конфигурации счетчиков, а также для работы в составе автоматизированных систем учета и распределения электрической энергии. Возможно совмещение цифрового интерфейса RS-232u и импульсного выхода с автоматическим переключением режимов.

-    Оптический порт для изменения параметров конфигурации счетчиков. В некоторых исполнениях счетчиков может также выполнять функцию оптической кнопки управления индикацией на дисплее и управления нагрузкой. Срабатывание кнопки происходит при наличии предмета на расстоянии 0 - 20 мм от кожуха счетчика.

-    Кнопки управления индикацией на дисплее и управления нагрузкой;

-    Датчики вскрытия клеммной крышки и кожуха (электронные пломбы);

-    Блок управления нагрузкой встроенным реле или блок управления нагрузкой посредством внешнего устройства (УЗО или независимый расцепитель);

-    Датчик воздействия магнитного поля.

-    Цифровые входы для подключения дополнительных датчиков.

Измерение и многотарифный учет с нарастающим итогом по каждому тарифу и суммарно по всем тарифам активной электрической энергии проводится устройством обработки ин-

Лист № 2 Всего листов 5

формации исходя из данных, полученных от аналогово-цифровых преобразователей, и часов реального времени и сохраняются в энергонезависимую память. В зависимости от исполнения счетчиков проводится: расчет дополнительных параметров (активной мощности; коэффициента мощности; среднеквадратических значений тока и напряжения; частоты сетевого напряжения), учет и хранение в энергонезависимом устройстве базы данных событий, профилей мощности, суточных и месячных срезов энергии.

Для поддержания работы часов реального времени при отключении питания счетчика, установлена литиевая батарея. Срок службы батареи не менее срока службы счетчика при эксплуатации в установленном диапазоне технических характеристик. Ход часов при отсутствии питания счетчика обеспечивается с помощью встроенной литиевой батареи не менее 3 лет.

Схема обозначений счетчиков серии СОЭ-55

СОЭ-55/    - -    -

Максимальный ток, А:    « 50 »

Максимальный ток, А    « 60 »

Трансформатор в качестве датчика тока в цепи фазы    -

Шунт в качестве датчика тока в цепи фа- «ш» зы

Счетчик многотарифный    « Т »

Тип корпуса - габаритные размеры, мм:

210;137;115    «1 »

213; 131; 83    «2»

118; 78; 65    «3»

163; 106; 56    «4»

Класс точности 1,0    « 1 »

Интерфейс «RS-232u»    « 2 »

Интерфейсы «RS-232u» и оптический    « 3 »

Интерфейс «RS-485»    « 5 »

Интерфейсы «RS-485» и оптический    « 7 »

Ограничения мощности через внешнее УЗО

« ОМ » « ОМ1

Встроенное реле ограничения мощности

Подсветка ЖКИ

« П »

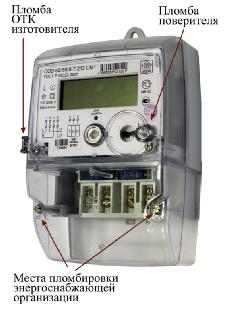

I (ломоа

отк

изготовителя

Корпус 2

Корпус 1

Плцнба

Пломба

поверителя

: l.iOJ.

ОТК

Корпус 3

Корпус 4

Рисунок 1

Программное обеспечение

Идентификационные данные программного обеспечения счетчиков однофазных статических СОЭ-55, приведены в таблице 1.

Таблица 1 Идентификационные данные ПО счетчиков

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Технические характеристики

Таблица 2 Метрологические и технические характеристики

Знак утверждения типа

Изображение знака утверждения типа наносится на щиток счетчика и на эксплуатационную документацию методом офсетной печати или другим способом, не ухудшающим качества.

Комплектность

В комплект поставки входят:

-    счетчик электрической энергии,

-    паспорт ПФ2.720.ХХХ ПС (в зависимости от исполнения),

-    коробка упаковочная,

-    методика поверки* ПФ2.720.022 МП,

-    руководство по эксплуатации ПФ2.720. ХХХ РЭ (в зависимости от исполнения). *Примечание: поставляется по отдельному заказу организациям, проводящим поверку.

Поверка

осуществляется по документу ПФ2.720.022 МП «Счетчики однофазные статические СОЭ-55 Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2013 г.

Перечень основного оборудования, необходимого для поверки:

-    установка для поверки счетчиков электрических ЭТАЛОГИР 3000 или К 68001;

-    эталонный счетчик ТЕСТГИР Д3000, класса 0,05 или У441, класса 0,2;

-    универсальная пробойная установка УПУ-10.

-    персональный компьютер с предустановленным программным обеспечением для конфигурирования счетчика и синхронизацией времени с сертифицированным NTP-сервером.

Сведения о методах измерений

Методика измерений на счетчики однофазные статические СОЭ-55 приведена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к «Счетчикам однофазным статическим СОЭ-55»

1.    ГОСТ Р 52320-2005. «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Счетчики электрической энергии».

2.    ГОСТ Р 52322-2005 «Статические счетчики активной энергии классов точности 1 и 2».

3.    ТУ 4228-059-81492982-2010 «Счетчики однофазные статические СОЭ-55 Технические условия».

Рекомендации к применению

осуществление торговли и товарообменных операций.
