Назначение
Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» предназначены для одно-или многоканальных измерений среднего объемного расхода и объема различных жидкостей при постоянном или переменном направлении потока в трубопроводе.
Описание
Принцип действия расходомеров основан на методе измерения расхода жидкости при помощи ультразвукового зондирования, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера, поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, расходу жидкости.
Расходомеры выполняют зондирование потока в трубопроводе по одно-, двух-, трех- или четырехлучевой схеме.
Измерение давления жидкости производится при комплектации расходомеров исполнения УРСВ-32Х датчиками давления типа 415.
Типы электроакустических преобразователей, входящих в состав расходомеров:
- накладные (устанавливаются на наружную стенку трубопровода);
- врезные (устанавливаются в отверстия в стенке трубопровода);
- иммерсионные (погружные).
Вторичный измерительный преобразователь расходомера формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. Вторичный измерительный преобразователь изготавливается из металла или пластмассы.
Расходомеры выпускаются в раздельном или моноблочном конструктивных вариантах:
- раздельное — электроакустические преобразователи устанавливаются на трубопровод, а вторичный измерительный преобразователь — на удалении от электроакустических преобразователей. В данном варианте возможно проведение многоканальных измерений (подключение к одному вторичному измерительному преобразователю нескольких комплектов электроакустических преобразователей, установленных на разные контролируемые трубопроводы);
- моноблочное — отрезок трубопровода с установленными в нем электроакустических преобразователей и вторичного измерительного преобразователя составляют единую конструкцию.
Расходомеры обеспечивают связь через интерфейсы в стандартах RS232, RS485, HART, USB, M-bus, посредством дискретных команд, а также вывод информации в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов.
Расходомеры выпускаются следующих исполнений:
УРСВ-0ХХ Х— измерение среднего объемного расхода (объема) горячей или холодной воды в системах ЖКХ, однолучевая схема зондирования;
Лист № 2 Всего листов 7
УРСВ-1ХХ Х— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), одно-, двухлучевая схема зондирования;
УРСВ-31Х Х— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), моноблочный вариант, однолучевая схема зондирования;
УРСВ-32Х Х— измерение среднего объемного расхода (объема) холодной и горячей воды в трубопроводе диаметром свыше 150мм, измерение давления, двухлучевая схема зондирования;
УРСВ-5ХХ Х— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), одно-, двух-, трех- или четырехлучевая схема зондирования;
УРСВ-7ХХ Х— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), моноблочный вариант, повышенная защита корпуса от внешних воздействий, двух-, трех- или четырехлучевая схема зондирования;
УРСВ-1111Д-ХХХ Х— учет воды в системах поддержания пластового давления, одно-, двухлучевая схема зондирования.

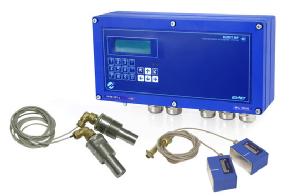

Рисунок 1 - Общий вид расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР»
различных исполнений
Лист № 3 Всего листов 7
Для защиты от несанкционированного доступа вторичный измерительный преобразователь расходомера должен быть опломбирован в соответствии с рисунком 2.
Программное обеспечение
Программное обеспечение (ПО) расходомеров является встроенным. Программное обеспечение выполняет измерительное преобразование сигналов, поступающих от электроакустических преобразователей, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройство индикации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Т а б л и ц а 1
| Идентифи кационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВЗЛЕТ УРСВ |
| Номер версии (иден-тификаци-онный номер) ПО, не ниже | 37.00.00.2 0 | '6.02.02.00 | 7.00.01.00 | 8.00.20.08 | '8.00.30.07 | '8.01.00.05 | 37.10.00.09 |
| Цифровой идентификатор ПО | 0xBF70 | 0x1982 | 0xFD6C | 0xA8D9 | 0x6DE7 | 0x1403 | 0x7A30 |
| Другие идентифи кационные данные | |
Влияние на метрологически значимое ПО расходомеров через интерфейсы связи отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Лист № 4 Всего листов 7
Контактная пара разрешения модификации параметров функционирования пломбируется после ввода расходомера в эксплуатацию и проверки соответствия значений параметров функционирования, введенных в прибор, значениям, указанным в паспортах расходомера и первичных преобразователей, либо в протоколах монтажных и пусконаладочных работ.
После поверки пломбируется контактная пара разрешения модификации калибровочных параметров расходомера, а также один из винтов, скрепляющих субблок обработки данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - "высокий" (в соответствии с Р 50.2.077-2014). Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Технические характеристики
Т а б л и ц а 2
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности расходомеров при измерении среднего объемного расхода, объема жидкости (при любом направлении потока), %: - для расходомеров с однолучевой схемой зондирования потока рабочая жидкость с вязкостью < 4 сСт рабочая жидкость с вязкостью > 4 сСт - для расходомеров с двухлучевой схемой зондирования потока - для расходомеров с двухлучевой схемой зондирования потока по диаметрам (нестандартная схема измерения) - для расходомеров с трехлучевой схемой зондирования потока - для расходомеров с четырехлучевой схемой зондирования потока - для расходомеров с четырехлучевой схемой зондирования потока по диаметрам (нестандартная схема измерения) - для расходомеров с четырехлучевой схемой зондирования потока по двум различным измерительным каналам расходомера (два луча на канал) | ± 0,95 + 0,1/v* ± 1,2 + 0,2/v* ± 1,5 + 0,2/v** ± 0,45 + 0,1/v* ± 0,7 + 0,2/v** ± 0,8 + 0,1/v* ± 1,2 + 0,2/v** ± 0,4 + 0,075/v* ± 0,5 + 0,1/v** ± 0,25 + 0,1/v* ± 0,4 + 0,075/v** ± 0,6 + 0,1/v* ± 0,8 + 0,2/v** ± 0,35 + 0,1/v* ± 0,55 + 0,2/v** |
| Пределы допускаемой основной приведенной погрешности расходомеров (исполнение УРСВ-32Х) при измерении давления жидкости, % | ±0,8...1,8 |
| * при поверке методом непосредственного сличения или при поверке имитационным методом и работе с измерительными участками (ИУ) DN >300, изготовленными ЗАО "Взлет" или по его лицензии, при типовых условиях эксплуатации и монтаже; ** при поверке имитационным методом и использовании в качестве ИУ участка бывшего в эксплуатации трубопровода, при типовых условиях эксплуатации и монтаже |
Т а б л и ц а 2
| Наименование характеристики | Значение |
| Диаметр номинальный, DN - минимальный - максимальный | 4 20000 |
| Диапазон измеряемого среднего объемного расхода (с учетом направления потока), м3/ч, в зависимости от DN | от 1210-3 до 22106 |
| Максимальная скорость потока, м/с | от 5 до 20 |
| Диапазон измеряемого давления (для исполнения УРСВ-32Х), МПа | от 0,025 до 2,5 |
| Диапазон температуры измеряемой жидкости, °С | от минус 50 до плюс 400 |
| Питание (в том числе от автономного источника), В | 24±2 (3,6) |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры вторичного преобразователя, мм, не более | 300x150x120 |
| Масса вторичного преобразователя, кг, не более | 2 |
| Маркировка взрывозащиты | 1 Ex e mb II T4 Gb X [Exia]IIB 0ExiaIIBT6 X |
| Степень защиты | IP54, IP65, IP67, IP68 |
| Среднее время наработки на отказ, ч, не менее | 75 000 |
| Средний срок службы, лет, не менее | 12 |
| Условия эксплуатации: - температура окружающего воздуха, °С о пластмассовый корпус ВП о металлический корпус ВП о ПЭА - атмосферное давление, кПа | от плюс 5 до плюс 50 от минус 30 до плюс 50 от минус 50 до плюс 85 от 66 до 106,7 |
Знак утверждения типа
наносится на расходомеры методами шелкографии, термопечати и металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки расходомеров-счетчиков приведен в таблице 3. Т а б л и ц а 3
| Наименование и условные обозначения | Кол-во | Примечание |
| 1 Расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» В12.00-00.00 | 1 | в соответствии с заказом |
| 2 Паспорт В 12.00-00.00 ПС | 1 | |
| 3 Руководство по эксплуатации с разделом «Методика поверки» В 12.00-00.00 РЭ | 1 | |
Поверка
осуществляется по методике, изложенной в разделе 5 «Методика поверки» документа В 12.00-00.00 РЭ «Расходомеры - счетчики ультразвуковые «ВЗЛЕТ МР». Руководство по эксплуатации», утвержденного ГЦИ СИ ФГУП «ВНИИР» 10 октября 2014 г.
Основное поверочное оборудование:
- установка поверочная, диапазон расходов определяется в соответствии с номинальным диаметром расходомера в пределах от 0,05 до 800 м3/ч, пределы допускаемой
Лист № 6 Всего листов 7
относительной погрешности не более ± 0,05% - при весовом методе измерения; ± 0,3% -при сличении с эталонным расходомером;
- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, воспроизводимый средний объёмный расход от 0,02 до 250 м3/ч, пределы относительной погрешности измерения величины постоянного тока ± 0,05%;
- вольтметр В7-54, УШЯИ.411182.001 ТУ, диапазон 10 мкВ - 1000 В, основная погрешность измерения постоянного напряжения ±0,002%, основная погрешность измерения силы постоянного тока ±0,015%;
- частотомер Ч3-64, ДЛИ 2.721.066 ТУ, диапазон 0 - 150 МГц, относительная погрешность ±0,01%.
Сведения о методах измерений
Сведения о методах измерений содержатся в документе «Расходомеры - счетчики ультразвуковые «ВЗЛЕТ МР». Руководство по эксплуатации» В 12.00-00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым «ВЗЛЕТ МР»
1 ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости».
2 ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды.
3 В 12.00-00.00 ТУ Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР». Технические условия.
