Кондуктометры с датчиками CLM153, CLM223, CLM223F, CLM253, CLD132, CLD134 (кондуктометры); CLS12, CLS13, CLS15, CLS16, CLS19, CLS21, CLS30, CLS50, CLS52, CLS54 (датчики), 28381-12

Для непрерывного измерения удельной электрической проводимости жидкости.

Документы

Описание типа

Карточка СИ

Номер в госреестре	28381-12
Наименование СИ	Кондуктометры с датчиками
Обозначение типа СИ	CLM153, CLM223, CLM223F, CLM253, CLD132, CLD134 (кондуктометры); CLS12, CLS13, CLS15, CLS16, CLS19, CLS21, CLS30, CLS50, CLS52, CLS54 (датчики)
Изготовитель	"Endress+Hauser Conducta GmbH + Co. KG", Германия
Год регистрации	2012
Срок свидетельства	14.02.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Кондуктометры CLM153, CLM223, CLM223F, CLM253, CLD132, CLD134, с датчиками CLS12, CLS13, CLS15, CLS16, CLS19, CLS21, CLS30, CLS50, CLS52, CLS54, предназначены для непрерывного измерения удельной электрической проводимости жидкости.

Описание

Принцип действия кондуктометров основан на измерении электрического сопротивления растворов электролитов и преобразования его в значение удельной электрической проводимости, а также в унифицированный электрический сигнал.

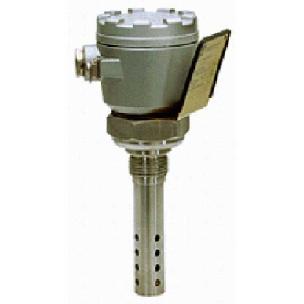

Конструктивно кондуктометры состоят из первичного измерительного преобразователя (сенсора) и электронного блока (вторичного преобразователя). Электронные блоки комплектуют различными типами сенсоров, которые включают в себя двухэлектродный преобразователь электрической проводимости и преобразователь температуры.

С вторичными преобразователями CLM153, CLM223, CLM223F, CLM253 используются датчики CLS12, CLS13, CLS15, CLS16, CLS21, CLS30, CLS50, CLS52, CLS54. С вторичными преобразователями CLM223, CLM223F, CLM253 используется датчик CLS19. С вторичным преобразователем CLD132 используются датчики CLS52, CLS54, с вторичным преобразователем CLD134 используется датчик CLS54.

Значение удельной электрической проводимости с учетом термокомпенсации и значение температуры измеряемой среды выводятся на дисплей вторичного измерительного преобразователя или в виде аналогового и/или цифрового сигнала передается в персональный компьютер, контроллер, устройство индикации, регистрации.

Кондуктометры выпускают из производства настроенными на измерение водных растворов хлористого натрия. Для измерения удельной электрической проводимости других жидкостей приборы настраивают по поверочным растворам измеряемых веществ.

В кондуктометрах CLM153, CLM223, CLM223F, CLM253 предусмотрена автоматическая термокомпенсация. В кондуктометрах CLD132, CLD134 возможен выбор из трех типов компенсации: линейная компенсация со свободно выбираемым температурным коэффициентом, компенсация по NaCl, компенсация со свободно программируемой таблицей коэффициентов.

В кондуктометрах предусмотрена аварийная сигнализация о выходе значений удельной электрической проводимости за установленные пределы.

Сенсоры (датчики) CLS12, CLS13, CLS15, CLS16, CLS21, CLS50, CLS54 имеют взрывозащищенное исполнение и предназначены для работы в опасных средах.

Кондуктометры имеют взрывозащиту с маркировкой ExiaIICT4, ExibIICT4.

всего листов 8

Программное обеспечение

Идентификационные данные программного обеспечения кондуктометров CLM153, CLM223, CLM223F, CLM253, CLD132, CLD134, с датчиками CLS12, CLS13, CLS15, CLS16, CLS19, CLS21, CLS30, CLS50, CLS52, CLS54

Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (иден-тификаци-онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

CLxx3I PA V 222

CLxx3I_PA_V

222.hex

0.102.00.36

006180DDD1DB5573C165302

4EAAD5796

CLxx3I_PA_V

222.hex

Кондуктометры имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индуцируемых значений, обрабатываемых только метрологически значимым ПО.

Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.

Диапазоны измерений электрической проводимости жидкости, См/м:
- датчик CLS12	4-10-6...2-10-3 1-10-5...2-10-2
- датчик CLS13	4-10-6...2-10-3 1-10-5...2-10-2
- датчик CLS15	4-10-6...2-10-3 1-10-5...2-10-2
- датчик CLS16	4-10-6...5-10-2
- датчик CLS19	4-10-6...2-10-3 1-10-5...2-10-2
- датчик CLS21	1-10-3...2
- датчик CLS30	1-10-3...20
- датчик CLS50	1-10-2.. .200
- датчик CLS52	1-10-2.. .200
- датчик CLS54	1-10-2.. .200
Пределы допустимой основной приведенной погрешности результатов измерений, %
- датчик CLS12 в диапазоне (4-10-6.. .1-10-4) См/м	± 2
- датчик CLS13 в диапазоне (4-10-6.. .1-10-4) См/м	± 2
- датчик CLS15 в диапазоне (4-10-6.. .1-10-4) См/м	± 2
- датчик CLS16 в диапазоне (4-10- .. .1-10- ) См/м	± 2
- датчик CLS19 в диапазоне (4-10-6.. .1-10-4) См/м	± 2
Пределы допустимой основной относительной погрешности результатов измерений, %
- датчик CLS12 в диапазоне (1-10-4.. .2-10-2) См/м	± 2
- датчик CLS13 в диапазоне (1-10-4.. .2-10-2) См/м	± 2
4 2 - датчик CLS15 в диапазоне (1-10 .. .2-10" ) См/м	± 2
4 2 - датчик CLS16 в диапазоне (1-10 ...5-10" ) См/м	± 2
- датчик CLS19 в диапазоне (1-10-4.. .2-10-2) См/м	± 2
- датчик CLS21 в диапазоне (1-10-4...2) См/м	± 2
- датчик CLS30 в диапазоне (1-10 .20) См/м	± 2
- датчик CLS50 в диапазоне (1-10-2.. .200) См/м	± 2
- датчик CLS52 в диапазоне (1-10-2.. .200) См/м	± 2
- датчик CLS54 в диапазоне (1-10-2.. .200) См/м	± 2
Пределы допускаемых значений дополнительной погрешности от изменения температуры окружающей среды на каждые 10 оС в долях основной погрешности	± 0,5
Г абаритные размеры (без датчика), мм, не более
- CLM153	167x247x247
- CLM223, CLM223F, CLM253	96x96x145
- CLD132	227x104x137
- CLD134	225x142x109
Масса (без датчика), кг, не более
- CLM153	6
- CLM223, CLM223F, CLM253	2,3
- CLD132, CLD134	2,5

Условия применения:
»-» о/"ч - температура анализируемой среды для датчиков, С:
- CLS12	0.160
- CLS13	0.250
- CLS15	0.130
- CLS16	0.120
- CLS19	0.60
- CLS21	0.150
- CLS30	0.90
- CLS50	-20.180
- CLS52	5 12 5 -
- CLS54	-20.160
- давление анализируемой среды для датчиков, МПа, не более
- CLS12	4,0 (при t=100 UC)
- CLS13	4,0 (при t=100 0C)
- CLS15	1,2 (при t=20 °C)
- CLS16	1,2 (при t=20 °C)
- CLS19	0,6 (при t=20 0C)
- CLS21	1,6 (при t=20 °C)
- CLS30	1,6 (при t=20 0C)
- CLS50	2,0
- CLS52	1,6 (при t=90 0C)
- CLS54	1,2 (при t=20 0C) 0,8 (при t=125 0C)
- напряжение переменного тока, В
- CLM153	100/230
- CLM223, CLM223F, CLM253, CLD132, CLD134	100/115/230
- потребляемая мощность, Вт, не более
- CLM153	10
- CLM223, CLM223F, CLM253, CLD132, CLD134	7,5
- относительная влажность, %	5.95 (без конденсации)
Средний срок службы, лет	10

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

№	Наименование	Обозначение	Кол.	Примечание
1	Кондуктометр	CLM153, CLM223, CLM223F, CLM253, CLD132, ^D134	по заказу
2	Датчик	CLS12, CLS13, CLS15, CLS16, CLS19, CLS21, CLS30, CLS50, CLS52, CLS54	по заказу

3	Комплект вспомогательных устройств: - арматура сенсоров; - устройства промывки; - кабели измерительные; - коробка соединительная; - растворы калибровочные; - калибровочный комплект; - симулятор-имитатор сигналов1 - другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием.	CLA111/140/751/752 CYR10, CLR30 CYK71, CLK5, CPK9, OMK VS, VBM, SXK CLY11 ConCAl Memocheck CYP0*D		по заказу
4	Компакт-диск с программным обеспечением		1
5	Руководство по эксплуатации		1
6	Методика поверки.		1

1 - по заказу

Поверка

осуществляется по документу МП 28381-12 "Инструкция. Кондуктометры CLM153, CLM223, CLM223F, CLM253, CLM431, CLD431, CLD132, CLD133, CLD134, CLD633, с датчиками CLS12, CLS13, CLS15, CLS16, CLS19, CLS21, CLS30, CLS50, CLS52, CLS54. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.

При поверке применяют:

Эталонные растворы удельной электрической проводимости жидкостей по ГОСТ 8.4572000 - УЭП 1-5, диапазон электропроводности (1-10-4 - 100) См/м, относительная погрешность не более 1 %.

Катушки сопротивления или магазины сопротивлений кл. 0,5, диапазоны сопротивлений (250 - 10) кОм, (2500 - 100) кОм, (1000 - 100) кОм.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к кондуктометрам CLM153, CLM223, CLM223F, CLM253, CLD132, CLD134 с датчиками CLS12, CLS13, CLS15, CLS16, CLS19, CLS21, CLS30, CLS50, CLS52, CLS54

ГОСТ 22729-84 Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия.

ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия.

ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- охрана окружающей среды;

- выполнение торговых и товарообменных операций в химической, нефтехимической и других отраслях промышленности, в энергетике, в экологическом мониторинге, водоподготов-ке, на станциях очистки вод;

Лист № 8 всего листов 8

- измерения, проводимые по поручению органов суда, прокуратуры, арбитражного суда, государственных органов управления РФ.
