Государственный реестр средств измерений

Счетчики холодной воды комбинированные КВМ, 28464-12

Для измерений объемов холодной питьевой воды по СанПиН 2.1.4.1074, протекающей в трубопроводах систем водоснабжения с расширенным диапазоном изменения расходов при температуре 5...50 °С и давлении до 1,6 МПа (16 бар). Область применения - измерение и учет потребления количества холодной питьевой воды на объектах жилищно-коммунального хозяйства
Карточка СИ
Номер в госреестре 28464-12
Наименование СИ Счетчики холодной воды комбинированные
Обозначение типа СИ КВМ
Изготовитель АО УК "Завод Водоприбор", г. Москва; ОАО "Завод "Водоприбор", г. Москва (срок свидетельства: 18.05.2017 г.)
Год регистрации 2012
Срок свидетельства 12.04.2022
МПИ (интервал между поверками) 6 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики холодной воды комбинированные КВМ (в дальнейшем - счетчики) предназначены для измерений объемов холодной питьевой воды по СанПиН 2.1.4.1074-01, протекающей в системах водоснабжения, а также в других промышленных зданиях при учетных операциях.

Описание

Счетчики состоят из корпуса представляющего собой цилиндр с фланцами для присоединения к трубопроводу и горловиной для размещения в его внутренней полости измерительного преобразователя, в состав которого входят основной (турбинный) и байпасный (крыльча-тый) счетчики и переключающее устройство, представляющее собой подпружиненный клапан, работающий автоматически посредством воздействия энергии измеряемой воды.

Все указанные элементы измерительного преобразователя монтируются на общем фланце, который крепится болтами к корпусу.

Принцип действия счетчиков основан на преобразовании скорости потока воды во вращение турбинки и крыльчатки, которые через магнитные муфты передают вращение индикаторным устройствам. Индикаторные устройства основного и байпасного счетчиков через масштабирующие редукторы с роликовыми и стрелочными указателями обеспечивают отсчет показаний в «м » и его долях. Для определения общего объема воды, прошедшего через счетчик, показания индикаторных устройств суммируются.

Переключающее устройство, в зависимости от величины расхода, направляет поток воды, при малых расходах, через байпасный счетчик, а при больших, одновременно через основной и байпасный счетчики.

Для дистанционной передачи показаний счетчики могут комплектоваться герконовыми типа Reed RD, оптическими типа OPTO OD и индукционными типа HRI импульсными датчиками, которые устанавливаются в соответствующие гнезда индикаторных устройств, обозначенных на циферблате стрелкой с надписью цены импульса.

Поверительные клейма в виде пломб навешиваются, в соответствии с Рис. 2, на измерительный преобразователь, индикаторное устройство и устанавливаемые импульсные датчики.

Счетчики устанавливаются на горизонтальных, вертикальных и наклонных трубопроводах.

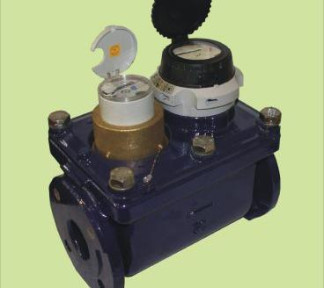

Общий вид счетчика показан на рисунке 1.

Технические характеристики

Основные параметры счетчиков указаны в таблице 1. Таблица 1

Наименование параметра

Ед.изм.

Значение

параметра

Тип счетчика

КВМ-50

КВМ-80

Диаметр условного прохода основного счетчика

мм

50

80

Диаметр условного прохода байпасного счетчика

мм

20

Наибольший расход, Qmax

м3/ч

90

200

Номинальный расход, Qn

м3/ч

50

120

Переходный расход, Qt

м3/ч

0,0375

Наименьший расход, Qmin

м3/ч

0,02

Порог чувствительности, не более

м3/ч

0,01

Диапазон срабатывания переключающего устройства при закрытии и открытии

м3/ч

0,8.

..3,5

Пределы допускаемой относительной погрешности измерения объема

%

± 5 - в диапазоне от Qmin до Qt ± 2 - в диапазоне от Qt до Qmax

Ёмкость индикаторного устройства:

3

м

основного счетчика

999999,999

байпасного счетчика

99999,9999

Наименьшая цена деления

3

м

0,00005

Параметры датчика для дистанционной передачи:

- диапазон коммутируемых напряжений постоянного тока

В

1..

50

- коммутируемый ток, не более

А

0,05

- коммутируемая мощность, не более

Вт

10

- длительность импульса

мс

32.

500

- амплитуда импульса

В

1.

.10

Габаритные размеры:

- строительная длина

270

300

- высота

300

320

- ширина

181

200

Масса, не более

кг

25

35

Присоединение к трубопроводу

-

Фланцевое по

ГОСТ 12815-80

Наименование параметра

Ед.изм.

Значение параметра

Средняя наработка на отказ, не менее

ч

100000

Полный срок службы, не менее

лет

12

Условия эксплуатации:

-    температура измеряемой воды и окружающего воздуха

-    давление, не более

-    относительная влажность, не более

°С

МПа

%

от +5 до +50 1,6 80

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку фотохимическим способом.

Комплектность

Таблица 3

Наименование изделий

Обозначение

Кол-во, шт.

Примечание

1 Счетчик

1.1 КВМ-50

8454.00.00.00 СБ

1

В соответствии с заказом

1.2 КВМ-80

8489.00.00.00 СБ

1

В соответствии с заказом

2 Паспорт

8454.00.00.00 ПС

1

3 Прокладка

10288.01

2

4 Датчик импульсов

-

1

В соответствии с заказом

5 Методика поверки

8454.00.00.00 МП

1

В соответствии с заказом

Поверка

осуществляется по документу 8454.00.00.00 МП "ГСИ. Счетчики холодной воды комбинированные КВМ, утвержденному ГЦИ СИ ФГУП "ВНИИМС" в декабре 2011 г.

Основное поверочное оборудование - установки для поверки счетчиков воды с погрешностью ± 0,5 %.

Сведения о методах измерений

изложены в паспорте 8454.00.00.00 ПС.

Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды комбинированным КВМ

1.    ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».

2.    ИСО 7858.1.2.3 «Измерение потока воды в закрытых каналах. Водомеры для холодной питьевой воды. Комбинированные водомеры».

3.    Международная рекомендация МОЗМ МР №49-1. Счетчики воды, предназначенные для измерения холодной питьевой и горячей воды. Часть 1: Метрологические и технические требования.

4.    Технические условия ТУ 4213-016-3219029-2004.
