Вакуумметры ВП, тягомеры ТП показывающие (в дальнейшем приборы) предназначены для измерения вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.
Карточка СИ
Номер в госреестре 28543-15
Наименование СИ Вакуумметры, тягомеры показывающие
Обозначение типа СИ ВП, ТП
Изготовитель ООО "Завод теплотехнических приборов", Беларусь, г.Минск
Год регистрации 2015
Срок свидетельства 10.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Вакуумметры ВП, тягомеры ТП показывающие (в дальнейшем приборы) предназначены для измерения вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.

Описание

Приборы состоят из цилиндрического корпуса с предохранительным стеклом и со штуцером в нижней части для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент. Чувствительный элемент с одной стороны припаян к штуцеру, а с другой, с помощью тяги связан с трибкосекторным механизмом, на оси которого закреплена стрелка. Под воздействием измеряемой среды, поступающей на чувствительный элемент, он деформируется и с помощью трибкосекторного механизма поворачивает стрелку на соответствующий угол относительно циферблата пропорционально измеряемому давлению.

Корпус приборов изготавливается вы виде цилиндра диаметром или размером лицевой панели корпуса 63, 100, 160 мм из стали или полистирола.

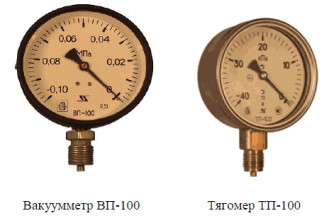

Фотография общего вида средства измерения

Технические характеристики

Наименование и тип прибора, верхний предел измерений, класс точности, степень защиты соответствуют значениям, указанным в таблице 1.

Таблица 1

Наименование

прибора

обозначение

прибора

Верхний предел измерений вакуумметрического давления

Класс точности по ГОСТ 2405-88

Степени защиты, обеспечиваемые оболочками, по ГОСТ 142354-96

кПа

МПа

1

2

3

4

5

6

ВП-63,

минус 100

минус 0,1

1,5

IP 40,

Вакуумметр

ВП-100

2,5

IP 54

ВП-160

минус 100

минус 0,1

0,6; 1,0; 1,5;

IP 40,

2,5

IP 54

Тягомер

ТП-63,

ТП-100

минус 2,5 минус 4,0 минус 6,0 минус 10,0 минус 16,0 минус 25,0 минус 40,0

1,5;

2,5

IP 40

Тягомер

ТП-160

минус 0,6 минус 1,0 минус 1,6 минус 2,5 минус 4,0 минус 6,0 минус 10,0 минус 16,0 минус 25,0 минус 40,0

0,6;

1,0;

1,5;

2,5

IP 40

Примечание - При поставках за пределы Республики Беларусь по заказу потребителя допускается изготавливать приборы в других единицах измерения.

Диапазон измерений вакуумметрического давления равен диапазону показаний. Диаметр корпуса, масса приборов соответствуют значениям, указанным в таблице 2.

Таблица 2

Обозначение прибора

Диаметр корпуса, мм, не более

Масса, кг, не более

ВП-63

63

0,11

ТП-63

63

0,2

ВПР-100

100

0,46

ТП-100

100

0,46

ВП-160

160

0,82

ТП-160

160

0,82

Приборы предназначены для работы при температуре окружающего воздуха от минус 50 до плюс 50 оС.

Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона измерений, соответствуют значениям, указанным в таблице 3.

Таблица 3

Класс точности по ГОСТ 2405-88

Пределы допускаемой основной погрешности, %

0,6

±0,6

1,0

±1,0

1,5

±1,5

2,5

±2,5

Вариация показаний приборов не превышает абсолютного значения пределов допускаемой основной погрешности измерений.

Полный срок службы приборов не менее 10 лет.

Знак утверждения типа

наносится методом штемпельной печати в паспорт прибора, а также на циферблат или корпус.

Комплектность

Комплект поставки соответствует указанному в таблице 4.

Таблица 4.

Наименование

Обозначение

Количество

Примечание

Прибор

Вакуумметры ВП, тягомеры ТП показывающие

1 шт.

Паспорт

ФИУШ.406121.002 ПС

1 экз.

Руководство по эксплуатации

ФИУШ.406121.002 РЭ

1 экз

По требованию заказчика

Упаковка

ФИУШ.4.170.001

1 шт.

Поверка

осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основными средствами измерений, необходимыми для проведения поверки, являются мановакуумметр грузопоршневой МВП-2,5 класс точности 0,05 или задатчик вакуумметрического давления Воздух-04В, класс точности 0,05 или вакуумметры образцовые, пределы допускаемой основной погрешности которых должны быть не более

0,25 пределов допускаемой основной погрешности поверяемых приборов.

Сведения о методах измерений

Приведены в руководстве по эксплуатации ФИУШ.406121.002 РЭ.

Нормативные и технические документы, устанавливающие требования к вакуумметрам ВП, тягомерам ТП показывающим

1.    ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

2.    ТУ РБ 37388602.002-96 «Манометры МП, вакуумметры ВП, мановакуумметры МВП, напоромеры НП, тягомеры ТП, тягонапоромеры ТНП показывающие. Технические условия».

Зарегистрировано поверок 250
Поверителей 35
Актуальность данных 09.11.2024
Поверители
ООО "Региональный центр метрологии" (РЦМ)
52 поверки
ООО "Метрон М"
33 поверки
ООО «МЦ Севр групп»
25 поверок
ООО РМЦ "Калиброн"
23 поверки
ФГУ "Воронежский ЦСМ"
19 поверок
ФБУ "ПСКОВСКИЙ ЦСМ"
13 поверок
ФБУ «Удмуртский ЦСМ»
11 поверок
ФБУ "Иркутский ЦСМ"
9 поверок
ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
8 поверок
ФБУ "ЦСМ Республики Башкортостан"
6 поверок
ФБУ «Бурятский ЦСМ»
5 поверок
ОАО "Медтехника"
4 поверки
ООО "Феррата"
4 поверки
ФБУ "ХАБАРОВСКИЙ ЦСМ"
3 поверки
ФБУ "Смоленский ЦСМ"
3 поверки
ФБУ "Камчатский ЦСМ"
3 поверки
АО "ПЕРМСКИЙ ЗАВОД "МАШИНОСТРОИТЕЛЬ" (ПЗ "МАШ")
3 поверки
ФБУ "АЛТАЙСКИЙ ЦСМ"
2 поверки
ООО "Центр медицинской техники" (ЦМТ)
2 поверки
ФБУ "Липецкий ЦСМ"
2 поверки
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
2 поверки
ФБУ «Приморский ЦСМ»
2 поверки
ФБУ "РЯЗАНСКИЙ ЦСМ"
2 поверки
ФБУ "ТОМСКИЙ ЦСМ"
2 поверки
ФБУ "Ростест-Москва"
2 поверки
АО "Транснефть - Приволга"
1 поверка
ИЦ АСУТП АО "Транснефть - Север"
1 поверка
ООО "ЦСЭ "ОМСК-ТЕСТ"
1 поверка
ФБУ "Омский ЦСМ"
1 поверка
ООО "Медтехника"
1 поверка
ФБУ «Сахалинский ЦСМ»
1 поверка
ФБУ "КРЫМСКИЙ ЦСМ"
1 поверка
Татарстанский ЦСМ
1 поверка
ОАО "Сургутнефтегаз"
1 поверка
ФБУ "ПРИОКСКИЙ ЦСМ"
1 поверка
