Счетчики газа турбинные СТГ, 28739-13

28739-13
Для измерения рабочего объёма природного газа и других неагрессивных газов с целью его коммерческого и технологического учёта Область применения - учет газа на промышленных, коммунальных предприятиях, газораспределительных пунктах и станциях. Являются взрывозащищенными изделиями и могут эксплуатироваться во взрывоопасных зонах в соответствии с параметрами их взрывозащищенности.В 2010 г. изменено Описание типа (НТК 03д3 от 29.07.10 п.356) в части новой модификации
Документы
Карточка СИ
Номер в госреестре 28739-13
Наименование СИ Счетчики газа турбинные
Обозначение типа СИ СТГ
Изготовитель ООО Энгельсское ПО "Сигнал", г.Энгельс
Год регистрации 2013
Срок свидетельства 16.08.2018
МПИ (интервал между поверками) 6 лет
Описание типа скачать

Назначение

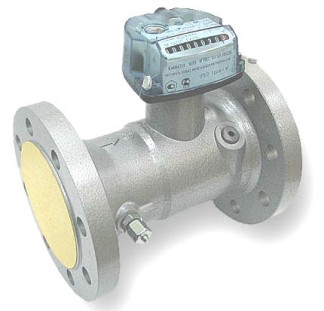

Счетчики газа турбинные СТГ предназначены для измерения рабочего объёма природного газа, свободного нефтяного газа, азота, воздуха и других неагрессивных, чистых, сухих газов.

Описание

Принцип действия счетчика основан на использовании потока газа для вращения первичного преобразователя счетчика - турбины. Газ направляется через струевыпрями-тель на крыльчатку турбины и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на от-счетное устройство, которое суммирует число оборотов турбины и показывает рабочий объем газа, прошедший через счетчик.

Информация с отсчетного устройства передается на магнитный датчик импульсов, который обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства.

Счетчик состоит из проточного блока и отсчетного устройства роликового типа

Проточный блок включает в себя: корпус, струевыпрямитель, измерительную вставку, внутреннюю магнитную полумуфту.

Отсчетное устройство включает в себя: корпус, внешнюю магнитную полумуфту, систему шестерен, роликовый механизм, магнитный датчик импульсов, шильдик, крышку. Отсчетное устройство имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика и имеет разъем для подсоединения регистрирующих электронных устройств.

Конструкция счётчика предусматривает возможность ремонта всех узлов в специальных организациях или на предприятии-изготовителе.

Конструкция счётчика позволяет проводить его калибровку и поверку с использованием магнитного, оптического датчиков, а так же индуктивных датчиков Cyble Sensor.

Конструкцией счетчика предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

На счетчике предусмотрено 4 места для установки пломб.

На корпусе счетчика устанавливается пломба для предотвращения доступа к гнезду установки средств измерения давления. На головке отсчетного устройства применяются две навесные пломбы, предотвращающие доступ к счетному механизму и шестерням. Струевып-рямитель имеет отдельную пломбу.

Технические характеристики

Т аблица 1

Обозначение

счетчика

Диаметр

условного

прохода,

Ду,

мм

Макси

мальный

расход,

Q max^

3/ м /ч

Минимальный расход Qmin.., м3/ч

Избыточное давление P^., МПа

Ризб.< 0,3

0,3 < Ризб< 0,6

0,6 < Ризб<1

Ризб. > 1

СТГ-50-100

50

100

5

3

2,5

2

СТГ-80-160

160

8

5

4

3

СТГ-80-250

80

250

8

5

4

3

СТГ-80-400

400

13

8

6

5

СТГ-100-250

250

13

8

6

5

СТГ-100-400

100

400

13

8

6

5

СТГ-100-650

650

20

13

11

8

СТГ-150-650

650

32

20

16

13

СТГ-150-800

150

800

32

20

16

13

СТГ-150-1000

1000

32

20

16

13

СТГ-150-1600

1600

50

32

26

20

Измеряемая среда

Природный газ по ГОСТ 5542-87, свободный нефтяной газ по ГОСТ Р 8.615-2005, азот, воздух и другие неагрессивные, чистые, сухие газы

Максимальное давление, МПа (кгс/см2)

1,6 (16)

Рабочее давление, МПа (кгс/см2), не более

1,2 (12)

Температура измеряемой среды, С

от минус 40 до плюс 60

Пределы допускаемой относительной погрешности, %,

•    вариант исполнения 1

-    в диапазоне расходов от Qmin. до 0,1 Q max.;

-    в диапазоне расходов от 0,1 Qmax. до Qmax.

•    вариант исполнения 2

-    в диапазоне расходов от Qmjn. до 0,1 Qmax;

-    в диапазоне расходов от 0,1 Qmax. до Qmax

•    вариант 3 (по спецзаказу)

-    *в диапазоне расходов от 0,1 Qmax. до

Qmax

±1,7

±0,75

±2,0

±1,0

±0,75

Порог чувствительности, м3/ч, не более

0,033QMакс

0,02 Qмакс

Емкость девятиразрядного отсчетного устройства, м3

9999999,9

9

99999999,9

Цена деления последнего ролика, м3 (дм3)

0,002 (2)

0,02 (20)

Маркировка взрывозащиты

1ЕхШЕ

AT6 X

Г абаритные размеры, мм, не более

150x165x154

240x200x158,5

300x220x176

450x285x181

Масса, кг, не более

3,9

7,1

21,4

55

Средний срок службы, лет, не менее

12

Условия эксплуатации:

о

-    температура окружающего воздуха, С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа (мм рт.ст.)

от минус 40 до плюс 60

от 30 до 80 от 84 до 106,7 (от 630 до 800)

* Примечание - Минимальные расходы счетчиков варианта исполнения 3 (по спецзаказу) составляют 0,1 Q т£К.

Знак утверждения типа

Наименование параметра

СТГ-50-

100

СТГ-80-160

СТГ-80-250

СТГ-80-400

СТГ-100-

СТГ-150-650

250

СТГ- 150-

СТГ-100-

800

400

СТГ-150-

СТГ-100-

1000

650

СТГ-150-600

наносится на шильдик отсчетного устройства счетчика методом плоской фотопечати и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность счетчика представлена в таблице 3.

Т аблица 3_

Наименование

Обозначение

Кол.

Примечание

Счетчик газа турбинный СТГ

СЯМИ. 407221-448 СП

1

Руководство по эксплуатации

СЯМИ. 407221-448 РЭ

1

1

2

3

4

Методика поверки

СЯМИ. 407221-448 МП

1

По отдельному заказу

Разъем «Binder»

(шести полюсная розетка)

9050036

1

Упаковка

СЯМИ. 407221-448 УЧ

1

Монтажный комплект для установки счетчиков в трубопроводе

СЯМИ 407221-448 Д1

1

По отдельному заказу

Монтажный комплект для установки термопреобразователя

СЯМИ.407221-448 Д2

1

По отдельному заказу

Пусковой фильтр

448-СБ7

1

По отдельному заказу

Поверка

осуществляется по документу СЯМИ. 407221-448 МП «Инструкция. ГСИ. Счетчики газа турбинные», утвержденному ГЦИ СИ ФГУП «ВНИИР» 18 февраля 2013 г.

-    установка поверочная для счётчиков газа, диапазон расходов от 0,03 до 1600 м3 /ч, погрешность ± 0,25 %; ± 0,33 %;

-    гигрометр психрометрический типа ВИТ-1, ВИТ-2, диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 до 40 0С, погрешность по температуре ± 2 °С, по влажности ± 5 %, ТУ 25-11.1645-84;

-    барометр-анероид М 67, диапазон измерения от 81130 до105320 Па, погрешность ±106 Па, ТУ 2504-1797-75;

-    секундомер СОС пр-2б-2, диапазон измерения от 0 до 3600 с, класс точности 2, ТУ 25-1894.003-90

-    мановакуумметр (манометр двухтрубный жидкостной), диапазон измерения от 0 до 6000 Па, погрешность ± 40Па, ТУ92-891.026-91.

Нормативные и технические документы, устанавливающие требования к счетчикам газа турбинным СТГ

ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Общие требования.

ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть II. Искробезопасная электрическая цепь.

ГОСТ 28724 - 90 Счетчики газа скоростные. Общие технические требования и методы испытаний.

СЯМИ. 407221-448 ТУ. Счетчики газа турбинные СТГ Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 3991
Поверителей 98
Актуальность данных 19.11.2024
Поверители
ООО ЭПО "Сигнал"
2134 поверки
ФГУП "ВНИИМ им.Д.И.Менделеева"
167 поверок
ООО "Газпром межрегионгаз Север"
165 поверок
ФБУ «Тест-С.-Петербург»
116 поверок
ФБУ "ТАМБОВСКИЙ ЦСМ"
110 поверок
ОАО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ВОРОНЕЖ"
96 поверок
ФБУ «Белгородский ЦСМ»
78 поверок
ООО "УНИВЕРСАЛ", рп. Нахабино
53 поверки
ФБУ "Тверской ЦСМ"
46 поверок
ООО "Стек", г. Ивантеевка
42 поверки
АО "ЛЕНПРОМГАЗ"
38 поверок
ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
36 поверок
ООО "Энергоцентр-Алания"
36 поверок
ООО "РТ КЛЕВЕР"
36 поверок
АО "АНТИКОР"
33 поверки
ООО "Региональный Стандарт", г. Пушкино
32 поверки
ФБУ "Саратовский ЦСМ им.Б.А.Дубовикова"
31 поверка
ООО "НМОП"
30 поверок
ООО "ЭРИС"
30 поверок
ФГУ "Мордовский ЦСМ"
29 поверок
ФБУ "Уралтест"
29 поверок
ООО НПП "КИП-КОНТРОЛЬ", п. Развилка
27 поверок
ООО "Энергон"
27 поверок
АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ БЕЛГОРОД"
26 поверок
ФБУ "Ростест-Москва"
26 поверок
ООО "Сибирь ЭнергоСервис"
24 поверки
ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ"
23 поверки
ООО "СМЦ МЕРА"
23 поверки
ООО "МЕЖРЕГИОНГАЗ ТЕХНОЛОГИИ" (МРГТ)
21 поверка
ФГУП "ВНИИМС"
21 поверка
ООО "Метэко-Премагаз"
19 поверок
ООО "Феррата"
17 поверок
ФБУ "Челябинский ЦСМ"
17 поверок
ООО "ПРИБОРАВТОМАТИКА"
16 поверок
ООО "Эталон Стандарт"
16 поверок
ООО "ГАЗПРИБОРСЕРВИС-НН" (ГПС-НН)
16 поверок
ФБУ "Липецкий ЦСМ"
13 поверок
ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
13 поверок
ФБУ "АСТРАХАНСКИЙ ЦСМ"
12 поверок
ФГУ "Кировский ЦСМ"
11 поверок
ОАО "Газпром газораспределение Владимир"
11 поверок
ООО "ЦЕНТР ПО МЕТРОЛОГИИ И ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ" (ЦМТР)
11 поверок
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
11 поверок
ООО "Астин-Сервис"
10 поверок
ООО "ПРОГРЕСС АВТОМАТИКА"
10 поверок
ФБУ "Тюменский ЦСМ"
9 поверок
ФБУ "КУРСКИЙ ЦСМ"
9 поверок
Татарстанский ЦСМ
8 поверок
ФБУ «Вологодский ЦСМ»
8 поверок
ООО "УЧЕТ33"
8 поверок
ООО "КИП-Контроль", г. Жуковский
8 поверок
ФБУ "Смоленский ЦСМ"
8 поверок
ООО "Энергометрика"
7 поверок
ФБУ "ЦСМ Республики Башкортостан"
7 поверок
ООО "КАЛУГАГАЗТЕХЦЕНТР"
7 поверок
ФБУ "Брянский ЦСМ"
6 поверок
ФБУ «Тульский ЦСМ»
6 поверок
ООО "Водомер", г. Мытищи
6 поверок
ООО "МСК"
5 поверок
ФБУ "КРЫМСКИЙ ЦСМ"
5 поверок
ФБУ "Омский ЦСМ"
5 поверок
ФБУ "ПЕРМСКИЙ ЦСМ"
5 поверок
ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ"
5 поверок
ООО "ЦСМ"
5 поверок
ФБУ "Ростовский ЦСМ"
5 поверок
ООО "Эталон Регион Сервис"
5 поверок
ФГУ "Волгоградский ЦСМ"
4 поверки
ФБУ "АЛТАЙСКИЙ ЦСМ"
4 поверки
ФГУ "Ставропольский ЦСМ"
4 поверки
ООО "ИНЖЕНЕРНО-МЕТРОЛОГИЧЕСКИЙ ЦЕНТР" (ИМЦ)
4 поверки
ФБУ «КУЗБАССКИЙ ЦСМ»
4 поверки
ООО "ГАЗСТРОЙСЕРВИС", г. Ессентуки
3 поверки
ООО "Центр сертификации и метрологии" (ЦСМ)
3 поверки
ФБУ "РЯЗАНСКИЙ ЦСМ"
3 поверки
ФБУ "ПРИОКСКИЙ ЦСМ"
3 поверки
ФГУ "Якутский ЦСМ"
3 поверки
ООО "Региональный центр метрологии" (РЦМ)
2 поверки
ООО "ИНЭКС СЕРТ"
2 поверки
ООО «МетрЛифтСервис»
2 поверки
ООО "АМК-ЮГ"
2 поверки
ООО "ГАЗПРОМ ТРАНСГАЗ МОСКВА"
2 поверки
ФБУ "ПСКОВСКИЙ ЦСМ"
2 поверки
ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
2 поверки
ОАО "Сургутнефтегаз"
2 поверки
ООО "ПФО-Автоматика"
2 поверки
ФБУ "КОСТРОМСКОЙ ЦСМ"
1 поверка
ООО "Городская метрологическая компания"
1 поверка
ФГУ "Марийский ЦСМ"
1 поверка
ООО "МАЛЫШ"
1 поверка
ООО «РОСТПРОМСЕРВИС»
1 поверка
Коломенский филиал ФГУ "Менделеевский ЦСМ"
1 поверка
ФБУ "КОМИ ЦСМ"
1 поверка
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
1 поверка
ФБУ «Ивановский ЦСМ»
1 поверка
ФГУ "Пензенский ЦСМ"
1 поверка
ФГУ "Нижегородский ЦСМ"
1 поверка
ФБУ "Самарский ЦСМ"
1 поверка
АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ПЕРМЬ"
1 поверка
