| Номер в госреестре | 28739-19 |
| Наименование СИ | Счетчики газа турбинные |
| Обозначение типа СИ | СТГ |
| Изготовитель | Общество с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»), Саратовская область, р-н Энгельсский, рп. Приволжский |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

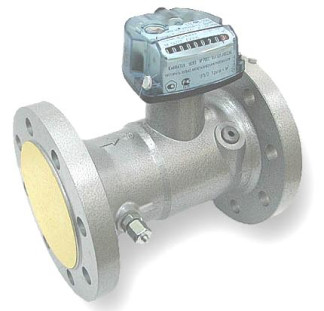

Счетчики газа турбинные СТГ предназначены для измерения рабочего объёма природного газа, свободного нефтяного газа, азота, воздуха и других неагрессивных, чистых, сухих газов.
Принцип действия счетчика основан на использовании потока газа для вращения первичного преобразователя счетчика - турбины. Газ направляется через струевыпрямитель на крыльчатку турбины и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает рабочий объем газа, прошедший через счетчик.
Информация с отсчетного устройства передается на магнитный датчик импульсов, который обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства.
Счетчик состоит из проточного блока и отсчетного устройства роликового типа
Проточный блок включает в себя: корпус, струевыпрямитель, измерительную вставку, внутреннюю магнитную полумуфту.
Отсчетное устройство включает в себя: корпус, внешнюю магнитную полумуфту, систему шестерен, роликовый механизм, магнитный датчик импульсов, шильдик, крышку. Отсчет-ное устройство имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика и имеет разъем для подсоединения регистрирующих электронных устройств.
Конструкция счётчика предусматривает возможность ремонта всех узлов в специальных организациях или на предприятии-изготовителе.
Счетчики имеют три варианта исполнения по погрешности измерения рабочего объема, каждое исполнение имеет несколько модификаций в зависимости от диаметра условного прохода и максимального расхода газа, отличающиеся друг от друга габаритными и присоединительными размерами.
Конструкция счётчика позволяет проводить его калибровку и поверку с использованием магнитного, оптического датчиков, а так же индуктивных датчиков Cyble Sensor.
Конструкцией счетчика предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
На счетчике предусмотрено 4 места для установки пломб.
На корпусе счетчика устанавливается пломба для предотвращения доступа к гнезду установки средств измерения давления. На головке отсчетного устройства применяются две навесные пломбы, предотвращающие доступ к счетному механизму и шестерням. Струевыпрямитель имеет отдельную пломбу.
Пломба защиты доступа Пломба защиты доступа
отсутствует.
Условные обозначения счетчиков, максимальный и минимальный расход, диаметр условного прохода приведены в таблице 1.
Таблица 1 - Условные обозначения счетчиков в зависимости от расхода
| Обозначение счетчика | Диаметр условного прохода, Ду, мм | Макси мальный расход, Q max, м /ч | Минимальный расход Qmin, м3/ч | |||
| Избыточное давление P^., МПа | ||||||
| Ризб< 0,3 | 0,3 < Ризб < 0,6 | 0,6 < Ризб<1 | Ризб. > 1 | |||
| СТГ-50-100 | 50 | 100 | 5 | 3 | 2,5 | 2 |
| СТГ-80-160 | 160 | 8 | 5 | 4 | 3 | |
| СТГ-80-250 | 80 | 250 | 8 | 5 | 4 | 3 |
| СТГ-80-400 | 400 | 13 | 8 | 6 | 5 | |
| СТГ-100-250 | 250 | 13 | 8 | 6 | 5 | |
| СТГ-100-400 | 100 | 400 | 13 | 8 | 6 | 5 |
| СТГ-100-650 | 650 | 20 | 13 | 11 | 8 | |
| СТГ-150-650 | 650 | 32 | 20 | 16 | 13 | |
| СТГ-150-800 | 150 | 800 | 32 | 20 | 16 | 13 |
| СТГ-150-1000 | 1000 | 32 | 20 | 16 | 13 | |
| СТГ-150-1600 | 1600 | 50 | 32 | 26 | 20 | |
| Наименование параметра | Значение параметра | |||
| СТГ-50-100 | СТГ-80-160 СТГ-80-250 СТГ-80-400 | СТГ-100-250 СТГ-100-400 СТГ-100-650 | СТГ-150-650 СТГ-150-800 СТГ-150-1000 СТГ-150-600 | |
| Пределы допускаемой относительной погрешности, % вариант исполнения 1 - в диапазоне расходов от Qmin. до 0,1 Q max.; - в диапазоне расходов от 0,1 Qmax до Qmax вариант исполнения 2 - в диапазоне расходов от Qmin. до 0,1 Qmax; - в диапазоне расходов от 0,1 Qmax. до Qmax вариант 3 (по спецзаказу)* - в диапазоне расходов от 0,1 Qmax. до Qmax | ±1,7 ±0,75 ±2,0 ±1,0 ±0,75 | |||
| Измеряемая среда | Природный газ , свободный нефтяной газ , азот, воздух и другие неагрессивные, чистые, сухие газы | |||
| Максимальное давление, МПа (кгс/см ) | 1,6(16) | |||
| Рабочее давление, МПа (кгс/см2), не более | 1,2 (12) | |||
| Температура измеряемой среды, 0С | от - 40 до + 60 | |||
| Порог чувствительности, м3/ч, не более | 0,033 ^макс | 0,02 Qмакс | ||
| Емкость девятиразрядного отсчетного устройства, м3 | 9999999,99 | 99999999,9 | ||
| Цена деления последнего ролика, м3 (дм3) | 0,002 (2) | 0,02 (20) | ||
| Маркировка взрывозащиты | 1Ех1ЬПЛТ6 X | |||
| Г абаритные размеры, мм, не более | Приведены в эксплуатационной документации | |||
| Масса, кг, не более | 3,9 | 7,1 | 8 | 20 |
| Средний срок службы, лет, не менее | 12 | |||
| Условия эксплуатации: - температура окружающего воздуха, С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт.ст.) | от - 40 до + 60 от 30 до 80 от 84 до 106,7 (от 630 до 800) | |||
| * Минимальные расходы счетчиков варианта исполнения 3 (по спецзаказу) составляют 0,1 Q max. | ||||
наносится на шильдик отсчетного устройства счетчика методом плоской фотопечати и титульный лист руководства по эксплуатации типографским способом.
Комплектность счетчика представлена в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол.-во | Примечание |
| 1 | 2 | 3 | 4 |
| Счетчик газа турбинный СТГ | СЯМИ. 407221-448 СП | 1 | |
| Руководство по эксплуатации | СЯМИ. 407221-448 РЭ | 1 |
| 1 | 2 | 3 | 4 |
| Методика поверки | СЯМИ. 407221-448 МП | 1 | По отдельному заказу |
| Разъем «Binder» (шести полюсная розетка) | 9050036 | 1 | |
| Упаковка | СЯМИ. 407221-448 УЧ | 1 | |
| Монтажный комплект для установки счетчиков в трубопроводе | СЯМИ 407221-448 Д1 | 1 | По отдельному заказу |
| Монтажный комплект для установки термопреобразователя | СЯМИ.407221 -448 Д2 | 1 | По отдельному заказу |
| Пусковой фильтр | 448-СБ7 | 1 | По отдельному заказу |
осуществляется по документу СЯМИ. 407221-448 МП «Инструкция. ГСИ. Счетчики газа турбинные», утвержденному ГЦИ СИ ФГУП ВНИИР 18 февраля 2013 г.
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,33%);
- гигрометр психрометрический типа ВИТ-1, ВИТ-2, диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 до 40 0С, погрешность по температуре ± 2 °С, по влажности ± 5 %(регистрационный № 42453-09);
- барометр-анероид М 67, диапазон измерения от 81130 до105320 Па, погрешность ±106 Па (регистрационный № 3744-73);
- секундомер СОС пр-2б-2, диапазон измерения от 0 до 3600 с, класс точности 2(регистрационный № 11519-11);
- мановакуумметр (манометр двухтрубный жидкостной), диапазон измерения от 0 до 6000 Па, погрешность ± 40Па(регистрационный № 10135-00) .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и(или) руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ 28724 - 90 Счетчики газа скоростные. Общие технические требования и методы испытаний
| Зарегистрировано поверок | 2510 |
| Поверителей | 44 |
| Актуальность данных | 19.11.2024 |
