Государственный реестр средств измерений

Вискозиметры капиллярные автоматические АКВ-2ЖВ, 28799-15

Вискозиметры капиллярные автоматические АКВ-2ЖВ (далее - вискозиметры) предназначены для измерения динамической вязкости и определения эффективной вязкости пластичных смазок и жидких нефтепродуктов.
Документы
Карточка СИ
Номер в госреестре 28799-15
Наименование СИ Вискозиметры капиллярные автоматические
Обозначение типа СИ АКВ-2ЖВ
Изготовитель ООО "Инженерная компания "КРИПТО", Украина, г.Желтые Воды
Год регистрации 2015
Срок свидетельства 13.02.2020
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Вискозиметры капиллярные автоматические АКВ-2ЖВ (далее - вискозиметры) предназначены для измерения динамической вязкости и определения эффективной вязкости пластичных смазок и жидких нефтепродуктов.

Описание

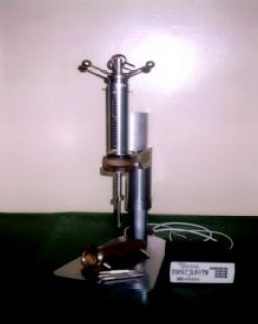

Принцип действия вискозиметров основан на капиллярном методе измерения вязкости, заключающемся в измерении скорости погружения штока, выдавливающего исследуемый материал из камеры через капилляр с помощью сжатой калиброванной пружины. Вискозиметр конструктивно выполнен как единый блок, в котором размещены функциональный блок питания и механический узел, состоящий из штатива, на котором крепится камера для исследуемой пробы нефтепродуктов, шток, капилляр и барабан с диаграммной лентой. В верхней части механического узла расположена пружина, которая в рабочем режиме перемещает шток, что приводит к увеличению предельного давления в камере и вытеканию жидкости через капилляр.

Под головкой штока закреплен карандаш, который перемещается по вертикали совместно со штоком и записывает на диаграммной ленте, перемещающейся с постоянной скоростью, кривую зависимости перемещения штока (вытекания жидкости) во времени.

В соответствии с методикой, приведенной в приложении к ГОСТ 7163-84, по полученной зависимости (диаграмме) рассчитывается динамическая или эффективная вязкость исследуемой пробы.

Технические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений динамической вязкости, Па с

от 0,1 до 6000

Пределы допускаемой относительной погрешности вискозиметра, %*

± 10

Номинальные значения скорости движения диаграммной ленты, для скорости, см/с:

I

II

III

1,63

0,093

0,0053

Пределы допускаемого относительного отклонения скорости движения диаграммной ленты от номинального значения, %

±5

Диапазон температуры контролируемой среды, °С

от - 60 до 130

Номинальные значения радиуса капилляров R находятся в пределах, мм:

Ri

R2

R3

0,30 ± 0,05 0,60 ± 0,10 1,20 ± 0,10

Пределы допускаемого абсолютного отклонения размеров капилляров от номинальных значений, мм:

R

L

± 0,005 ± 0,1

Номинальные значения радиуса штока находятся в пределах, мм

5,0 ± 1,0

Пределы допускаемого абсолютного отклонения радиуса штока от номинальных значений, мм

± 0,005

Г абаритные размеры, мм: (длина х ширина х высота)

400 х 300 х 770

Масса, кг

25

Напряжение питания переменного тока, В с частотой, Гц

от 187 до 242 50 ±1

Потребляемая мощность, В • А

150

Условия эксплуатации:

диапазон температуры окружающей среды, °C диапазон относительной влажности, %

от 15 до 40 до 80

Средняя наработка на отказ, ч

1 000

Срок службы, лет

6

* - Пределы допускаемой относительной погрешности нормированы для стандартных образцов вязкости нефтепродуктов, аттестованных в соответствии с МИ 1289-86.

Знак утверждения типа

Знак утверждения типа наносится на фирменную табличку, закрепленную на корпусе вискозиметра и эксплуатационную документацию — печатным способом.

Комплектность

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

Вискозиметр капиллярный автоматический АКВ-2ЖВ — 1 шт Капилляр — 5 шт Транспортир — 1 шт

Руководство по эксплуатации ГКМП 01.00.000 РЭ

По отдельному заказу поставляется:

Баня для термостатирования пробы при минусовой температуре

Поверка

осуществляется по документу МПУ 073/05-2003 "Вискозиметры динамической вязкости автоматические. Методика поверки", утвержденному Государственным комитетом Украины по вопросам технического регулирования и потребительской политики в 2003 году.

Основные средства поверки: Государственные стандартные образцы вязкости типа РЭВ по ГОСТ 8.025-96.

Сведения о методах измерений

ГКМП 01.00.000 РЭ «Вискозиметр капиллярный автоматический АКВ-2ЖВ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вискозиметрам капиллярным автоматическим АКВ-2ЖВ

ТУ У 33.2-31330203-001-2004 «Вискозиметр капиллярный автоматический АКВ-2ЖВ. Технические условия».

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
