| Номер в госреестре | 28811-12 |
| Наименование СИ | Калибраторы температуры |
| Обозначение типа СИ | КТ-2 |
| Изготовитель | ООО "ИзТех", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Калибраторы температуры КТ-2 (далее -калибраторы) предназначены для воспроизведения и измерений температуры в диапазоне от 40 до 500 °С.
Принцип действия калибраторов заключается в воспроизведении и поддержании температуры с нормированными в рабочей зоне погрешностями.
Калибраторы выпускаются в двух модификациях: калибратор температуры КТ-2 и калибратор температуры КТ-2М. Модификации отличаются друг от друга диапазонами воспроизводимых температур.
Калибратор конструктивно выполнен в одном корпусе и состоит из «сухоблочного» термостата и двухканального блока измерений и регулирования температуры (БИ) с высокостабильными платиновыми термопреобразователями сопротивления (ТС).
Термостат состоит из металлических цилиндрических блоков: основного и верхнего охранного, температура которых регулируется в процессе работы. С целью уменьшения тепловых потерь и градиента температуры блоки окружены пассивным тепловым экраном и теплоизоляцией.
Основной блок предназначен для размещения поверяемых термопреобразователей и обеспечения безградиентного температурного поля. В блоке имеется набор каналов с разными диаметрами отверстий для установки поверяемых термопреобразователей. Охранный блок выполняет функцию регулируемого теплового экрана, уменьшающего градиенты температуры в рабочей зоне основного блока. Для определения и поддержания температуры при работе КТ-2 в основном и охранном блоках размещены высокостабильные платиновые термопреобразователи сопротивления (ТС) и нагревательные элементы. Нагрев блоков осуществляется подачей электрического тока необходимой силы в нагревательные элементы от БИ. В нижней части термостата установлен вентилятор для обдува блоков с целью улучшения процесса регулирования температуры.
Двухканальный БИ предназначен для задания, измерений и регулирования температуры основного и охранного блоков, с использованием ТС и нагревательных элементов, установленных в термостате. ТС с индивидуальной статической характеристикой преобразования, установленный в основном блоке, выполняет функцию носителя температурной шкалы, в соответствии с которой воспроизводятся задаваемые температуры. БИ представляет собой микропроцессорное устройство, микроконтролер которого запрограммирован при изготовлении и недоступен для пользователя.
Значение воспроизводимой температуры и время, в течение которого калибратор температуры находится в рабочем режиме, отображается на цифровом жидкокристаллическом индикаторе БИ.
Для предотвращения несанкционированного доступа корпус калибратора опломбирован. Пломбы изготовителя установлены на крепежных винтах корпуса.

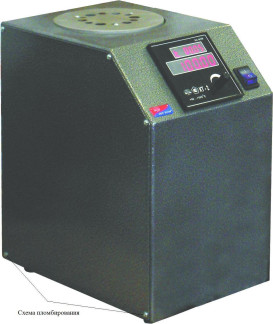

Внешний вид калибратора и схема пломбирования приведены на рисунке 1.
Калибраторы имеют встроенное программное обеспечение (микропрограмма контроллера прибора «КТ-2» версии 2,0).
Встроенное программное обеспечение (ПО) прибора разработано изготовителем специально для решения задач измерений и регулирования температуры. ПО идентифицируется путем вывода на экран калибратора при включении информации о типе калибратора и версии ПО (КТ-2, версия 2,0). Конструктивно приборы имеют защиту встроенного ПО от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные встроенного ПО приведены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа контроллера КТ-2 | КТ-2 | 2.0 | 4AC7 | Двухбайтовая сумма с переполнением |
Метрологические и технические характеристики калибраторов приведены в таблице 2. Таблица 2
| Наименование характеристики | КТ-2 | КТ-2М |
| Диапазон воспроизводимых температур, °С | от 40 до 420 | от40 до 500 |
| Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С | ±(0,05+0,0005*|t|); t - значение воспроизводимой температуры в °С | |
| Нестабильность поддержания температуры за 30 минут, не более, °С | (0,01+0,0001 • |t|); t - значение воспроизводимой температуры в °С | |
| Разность воспроизводимых температур в каналах с одинаковыми диаметрами, не более, °С | (0,01+0,0003*|t|); t - значение воспроизводимой температуры в °С | |
| Неоднородность температурного поля в рабочей зоне от 0 до 60 мм по высоте от дна канала, не более, °С | (0,03+0,0003*|t|); t - значение воспроизводимой температуры в °С | |
| Время установления рабочего режима, не более, ч | 1,5 | |
| Количество каналов для размещения калибруемых термопреобразователей | 12 | |
| Электрическое сопротивление изоляции при температурах эксплуатации, не менее, МОм. | 20 | |
| Напряжение питания от сети переменного тока, частотой (50 ± 1) Гц, В | 220 ± 22 | |
| Максимальная потребляемая мощность от сети переменного тока, не более, Вт | 1500 | |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С диапазон атмосферного давления, кПа диапазон относительной влажности воздуха, % | от 10 до 25 от 84 до 106,7 кПа от 10 до 80 | |
| Г абаритные размеры калибратора (длина; ширина; высота), мм | 300±5; 200±5; 340±5 | |
| Масса, не более, кг | 12,5 | |
| Средняя наработка на отказ, не менее, ч | 10000 | |
| Средний срок службы, не менее, лет | 5 | |
Знак утверждения типа наносится в верхнем левом углу титульного листа руководства по эксплуатации ЕМТК 152.0000.00 РЭ типографским способом и на переднюю панель корпуса калибратора фотохимическим способом.
Калибраторы поставляются в комплекте, приведенном в таблице 3. Таблица3 - Комплект поставки
| Наименование | Обозначение | Кол-во | Примечание |
| Калибратор температуры КТ-2 (М) | ЕМТК 152.0000.00. | 1 | Модификация калибратора определяется договором поставки |
| Наименование | Обозначение | Кол-во | Примечание |
| Калибратор температуры КТ-2. Руководство по эксплуатации | ЕМТК 152.0000.00 РЭ | 1 | |
| Кабель интерфейсный | 1 | ||
| Кабель сетевой | 1 | ||
| Свидетельство о поверке | 1 |
осуществляется в соответствии с разделом 9 «Методика поверки» документа «Калибратор температуры КТ-2. Руководство по эксплуатации. ЕМТК 152.0000.00 РЭ», утвержденным руководителем ГЦИ СИ ФГУП ВНИИФТРИ «27» декабря 2011 г.
Основное поверочное оборудование:
термометр сопротивления платиновый эталонный ПТС-10М (Рег. №11804-99), 1-го разряда по ГОСТ 8.558-93, диапазон измерений от 0 до 500 оС;
измеритель температуры многоканальный прецизионный МИТ-8.10, (Рег. №19735-00) пределы допускаемой абсолютной погрешности измерений ±0,003 оС.
Калибратор температуры КТ-2. Руководство по эксплуатации. ЕМТК 152.0000.00 РЭ,
раздел 8.
Нормативные и технические документы, устанавливающие требования к калибраторам температуры КТ-2
1 ГОСТ 8.558-93 «Государственная поверочная схема для средств измерения температуры»
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
В качестве рабочего эталона единицы температуры (К) при осуществлении поверок и калибровок средств измерения температуры.
| Зарегистрировано поверок | 278 |
| Поверителей | 26 |
