Государственный реестр средств измерений

Калибраторы температуры КТ-2, 28811-18

28811-18
Калибраторы температуры КТ-2 предназначены для воспроизведения температуры.
Карточка СИ
Номер в госреестре 28811-18
Наименование СИ Калибраторы температуры
Обозначение типа СИ КТ-2
Изготовитель ООО "ИзТех", пос.Менделеево
Год регистрации 2018
Срок свидетельства 13.09.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы температуры КТ-2 предназначены для воспроизведения температуры.

Описание

Принцип действия калибраторов температуры КТ-2 основан на способности нагрева или охлаждения рабочего пространства, в которое встроен металлический блок сравнения с отверстиями (каналами) разных диаметров. Для поддержания заданной температуры применяется микропроцессорный регулятор со встроенным в калибратор датчиком температуры.

Калибраторы температуры КТ-2 выполнены в настольном варианте и состоят из корпуса, блока нагревательных элементов, металлического блока сравнения и микропроцессорного регулятора.

Калибраторы температуры КТ-2 выпускаются в двух модификациях КТ-2 и КТ-2М, отличающихся друг от друга диапазоном воспроизведения температуры.

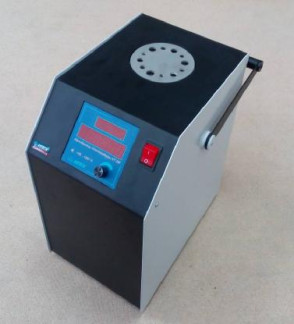

Общий вид калибраторов температуры КТ-2 и схема пломбирования представлены на рисунках 1 и 2.

Калибраторы КТ-2 оснащаются ручкой для переноски, по запросу возможно изготовление без ручки. Стандартно корпуса калибраторов покрашены в светло-серый и черный цвета. Цвет может быть изменен по запросу на любой другой.

Для предотвращения от несанкционированного проникновения внутрь прибора применяются одноразовые разрушающиеся наклейки.

Программное обеспечение

наклейка - пломба

Встроенное программное обеспечение (ПО) предназначено для решения задач измерений и регулирования температуры, устанавливается на предприятии-изготовителе на этапе производства и не имеет возможности считывания и модификации.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

КТ-2

Номер версии (идентификационный номер) ПО

не ниже 2.0

Цифровой идентификатор ПО

-

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

КТ-2

КТ-2М

Диапазон воспроизведения температуры, °С

от +40 до +420

от +40 до +500

Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С

±(0,03+0,0003 t)

Нестабильность поддержания температуры за 30 минут, °С

±(0,01+0,0001 t)

Разность воспроизведенной температуры в каналах с одинаковым диаметром, °С

±(0,01+0,0003 t)

Неоднородность температурного поля в рабочей зоне, °С

±(0,03+0,0003 t)

t - значение воспроизводимой температуры, °С

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество и диаметры каналов в блоке сравнения, мм 1)

2x4,5; 1x5,5; 3x6,5; 3x8,5; 3x10,5

Г лубина каналов в блоке сравнения, мм

160±5

Высота рабочей зоны от дна канала. мм

40

Напряжение электрического питания переменного тока частотой (50±1) Гц, В

220±22

Потребляемая мощность, кВт, не более

2

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от +10 до +35 от 10 до 80

Габаритные размеры (глубинахширинахвысота), мм, не более

320x230x360

Масса, кг, не более

13

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы, лет, не менее

5

Примечание - 1) количество каналов и их диаметры могут изменяться по заявке потребителя.

Знак утверждения типа

наносится на переднюю панель корпуса калибратора КТ-2 фотохимическим способом, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Калибратор температуры КТ-2

ЕМТК 154.0000.00

1 шт.

Модификация в соответствии с заказом

Руководство по эксплуатации

ЕМТК 154.0000.00 РЭ

1 экз.

-

Методика поверки

РТ-МП-5094-442-2018

1 экз.

-

Кабель интерфейсный

-

1 шт.

-

Кабель сетевой

-

1 шт.

-

Поверка

осуществляется по документу РТ-МП-5094-442-2018 «ГСИ. Калибраторы температуры КТ-2. Методика поверки», утверждённому ФБУ «Ростест-Москва» 31 мая 2018 г.

Основные средства поверки:

-    эталонный термометр 2-го разряда по ГОСТ 8.558-2009 в диапазоне от плюс 40 до плюс 500 °С;

-    измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);

-    рулетка измерительная металлическая Р5УЗД (регистрационный номер в Федеральном информационном фонде 11505-92);

-    термометр сопротивления класс допуска B по ГОСТ 6651-2009 в диапазоне от плюс 40 до плюс 500 °С с длиной чувствительного элемента не более 5 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4381-154-56835627-10 Калибраторы температуры КТ-2. Технические условия
