| Номер в госреестре | 28945-18 |
| Наименование СИ | Датчики уровня |
| Обозначение типа СИ | РУПТ-АМ |
| Изготовитель | Общество с ограниченной ответственностью СКБ "Приборы и системы" (ООО СКБ "Приборы и системы"), Рязанская обл., с. Подвязье |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня РУПТ-АМ (далее - датчики уровня) предназначены для измерений уровня и уровня раздела сред жидкостей.
Принцип действия датчиков уровня основан на магнитострикционном эффекте.
При изменении уровня жидкости поплавки с постоянными магнитами могут свободно перемещаться вдоль чувствительного элемента, охваченного электрическими обмотками. Датчики уровня содержат узел возбуждения, в котором периодически создаются короткие импульсы упругой деформации. Эти колебания, распространяясь по чувствительному элементу, наводят ЭДС в обмотках в зонах действия магнитной системы поплавков. Сигналы с обмоток после усиления и формирования преобразуются в цифровые значения измеренного уровня и выводятся на показывающее устройство электронного блока датчика уровня.
Датчики уровня состоят из преобразователя первичного (ПП) и преобразователя передающего (ППР).
1111 включает в себя блок электронный (БЭ) и чувствительный элемент (ЧЭ). ЧЭ представляет собой жёсткий, либо гибкий стержень.
ППР имеет LED показывающее устройство, предназначенное для индикации значений параметров и кнопки для доступа в меню настройки.
Датчики уровня выпускаются в следующих модификациях:
- с одним поплавком - предназначены только для измерения уровня жидкости;
- с двумя поплавками - предназначены для измерения уровня и уровня раздела сред жидкостей.

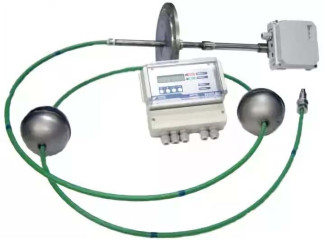

Общий вид датчиков уровня представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места установки пломбы завода-изготовителя представлен на рисунке 2.
Преобразователь первичный (ПП)
Чувствительный элемент (ЧЭ) 2
Преобразователь передающий (ППР) 3
Датчики уровня содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. ПО встроено в ППР и обеспечивает:
- обработку и передачу измерительной информации от блока электронного первичного преобразователя;
- отображение результатов измерений на показывающем устройстве;
- формирование выходного аналогового сигнала;
- настройку и диагностику аппаратной части датчика уровня.
Метрологически значимая часть ПО и заводские параметры защищены от несанкционированного доступа с помощью паролей и недоступно для изменения.
Датчик уровня обеспечивает идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО на показывающем устройстве ППР.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | РУПТ-АМ |
| Номер версии (идентификационный номер) ПО | не ниже 4.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхние пределы измерений уровня, м, для датчиков уровня: - с жёстким чувствительным элементом - с гибким чувствительным элементом | 1,0; 1,6; 2,0; 2,5; 3,0; 3,5; 4,0 4,0; 6,0; 8,0; 10,0;12,0; 13,0 |
| Нижний неизмеряемый уровень, мм, не более - для модификации с одним поплавком - для модификации с двумя поплавками: - при измерении уровня - при измерении уровня раздела жидких сред | 265 690 390 |
| Верхний неизмеряемый уровень, мм, не более | 300 |
| Пределы допускаемой абсолютной основной погрешности измерений уровня А при снятии показаний по цифровому показывающему устройству, мм | ±2 |
| Пределы допускаемой абсолютной основной погрешности измерений уровня раздела жидких сред при снятии показаний по цифровому показывающему устройству, мм | ±6 |
| Вариация показаний при снятии показаний по цифровому показывающему устройству, мм, не более | |А| |
| Пределы допускаемой дополнительной приведенной погрешности и вариации преобразования значения уровня в стандартный токовый выходной сигнал, выраженной по отношению к диапазону выходного токового сигнала, % | ±0,15 |
| Вариация при преобразовании значения уровня в стандартный токовый выходной сигнал, %, не более | 0,15 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С: - при снятии показаний по цифровому показывающему устройству, мм; - при снятии показаний по токовому выходу, % | ±1 ±0,075 |
| Пределы допускаемой дополнительной приведенной погрешности вызванной изменением нагрузочного сопротивления в пределах рабочего диапазона при снятии показаний по токовому выходу, % | ±0,05 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации уровня, мм | ±2 |
| Дифференциал срабатывания сигнализаторов уровня (минимальное значение изменения уровня среды или уровня раздела сред, вызывающее переход контактов выходного реле из состояния «включено» в состояние «выключено»), мм, не более | 7 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - избыточное давление измеряемой среды, МПа | от +15 до +25 0 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - для ППР; - для ПП - температура измеряемой среды, °С - относительная влажность, % | от +5 до +40 от -50 до +50 от -40 до +120 до 95 при температуре +35 °С |
| Избыточное рабочее давление контролируемой среды, МПа, для датчиков уровня: - с жёстким чувствительным элементом - с гибким чувствительным элементом | 1,6 (4,0*) 0,2 |
| Диапазон плотности измеряемой среды, кг/м3 | от 500 до 1800 |
| Диапазон разности плотностей двух несмешивающихся жидкостей при измерении уровня границы раздела, г/см3, не менее | 0,1 |
| Выходной аналоговый сигнал, мА | от 0 до 5; от 0 до 20; от 4 до 20 |
| Тип и разрядность показывающего устройства | светодиодный (LED) 6 разрядный |
| Потребляемая мощность, В А, не более | 15 |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц - напряжение питания постоянного тока, В | от 187 до 242 50±1 24±2 или 12±1,5 |
| Нагрузочное сопротивление, кОм, для датчиков уровня: - с выходным сигналом от 0 до 5 мА - с выходным сигналом от 0 до 20 мА, и от 4 до 20 мА | от 0,2 до 2,5 от 0,1 до 1,0 |
| Габаритные размеры преобразователя первичного, мм, не более - высота - ширина - длина | 180 160 458+H** |
| Габаритные размеры преобразователя передающего, мм, не более - высота - ширина - длина | 185 126 188 |
| Масса, кг, не более - преобразователя первичного - преобразователя передающего | 20 2,5 |
| Устойчивость к воздействию синусоидальных вибраций | N2 по ГОСТ Р 52931-2008 |
| Степень защиты от внешних воздействий | IP54 по ГОСТ 14254-2015 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты | 1ЕхЛПВТ5 Х |
* - по специальному заказу;
наносится в правом углу таблички, прикрепляемой к преобразователю передающему датчика уровня методом фотохимического травления и на титульный листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик уровня: -первичный преобразователь* -передающий преобразователь | РУПТ-АМ ИНСУ3.211.020 ИНСУ3.211.021 ИНСУ3.211.037 ИНСУ3.211.038 ИНСУ3.211.042 ИНСУ3.211.047 ИНСУ5.2406.051 | 1 шт. |
| Руководство по эксплуатации | ИНСУ2.834.070 РЭ | 1 экз. |
| Методика поверки | МП 208-009-2018 | 1 экз. |
| Паспорт | ИНСУ2.834.070 ПС | 1 экз. |
* - в зависимости от заказа
осуществляется по документу МП 208-009-2018 «ГСИ. Датчики уровня РУПТ-АМ. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.02.2018 г.
Основные средства поверки:
- эталонная уровнемерная установка 1-го разряда по ГОСТ 8.477-82, с пределами допускаемой абсолютной погрешности ±0,65 мм с диапазоном измерений равным диапазону поверяемого датчика уровня;
- калибратор процессов многофункциональный FLUKE-726 (регистрационный номер 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт датчика уровня и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний
ТУ 4214-031-42334258-04 Датчики уровня РУПТ-АМ. Технические условия
