| Номер в госреестре | 29037-16 |
| Наименование СИ | Анализаторы сигнализации |
| Обозначение типа СИ | ESA 10 |
| Изготовитель | Кооператив техники связи "Elektronika", Венгрия |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы сигнализации ESA 10 (далее - анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и анализе его структуры при тестировании цифровых телефонных станций и сетей.
Анализатор представляет собой малогабаритной прибор, включающий в себя генератор импульсных сигналов работающий в режиме "Эмуляция ISDN" для замещения источника сигнализации в сети и два приемника, анализирующие поступающий на их входы сигналы.
Принцип действия анализатора основан на:
- воспроизведении эталонной частоты встроенным задающим генератором и формировании на выходе анализатора цифровых измерительных сигналов с заданными параметрами, включая частоту следования, амплитуду импульсов и структуру последовательностей сигналов;
- логическом анализе структуры измерительных или рабочих сигналов, поступающих на входы анализатора и измерении параметров, что позволяет регистрировать и анализировать трафик и данные сигнализации.
Анализатор имеет возможность совместной работы с ПЭВМ через интерфейс USB.
Общий вид анализатора и схема защиты от несанкционированного доступа, выполненной с помощью однократно используемой этикетки с предупреждающей надписью, на изображены на рисунках 1 и 2 соответственно.

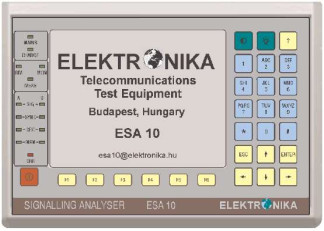

Рисунок 1 - Вид лицевой панели анализатора
Программное обеспечение (ПО) встроенное, с управляющими функциями. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014 и обеспечивается конструкцией. Исключается возможность несанкционированного влияния на ПО СИ и измерительную информацию. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией и пломбой. Модификация ПО возможна только на предприятии изготовителя.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | ESA 10 c |
| Номер версии (идентификационный номер) ПО | не ниже 2.38 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Пределы допускаемой относительной погрешности выходного сигнала по частоте, Гц | ±50-10-6 |
| Номинальное значение тактовой частоты выходного сигнала, кГц | 2048 |
| Амплитуда импульсов выходного сигнала (на симметричных/несимметричных портах), В | 3,0±0,3/2,37±0,237 |
| Номинальное значение входного и выходного импеданса (на симметричных/несимметричных портах), Ом | 120/75 |
| Номинальная длительность импульса выходного сигнала (на уровне 50 %), нс | 244±25 |
| Затухание несогласованности входа, дБ, на частоте 1024 кГц | >18 |
| Максимальное затухание входного сигнала относительно номинального уровня, дБ | >30 |
Таблица 3 - Технические характеристики
| Характеристика | Значение |
| Диапазон температур окружающей среды, °С - рабочий - транспортирования и хранения | от 0 до +50 от -20 до +70 |
| Г абариты (длинахширинахвысота), мм, не более | 244x160x44 |
| Масса, кг, не более | 1,5 |
Питание - от встроенной аккумуляторной батареи или через сетевой адаптер от сети переменного тока напряжением (220±22) В, частотой (50±1) Гц.
По требованиям к электробезопасности и электромагнитной совместимости (по помехоэмиссии для оборудования класса Б) прибор соответствует ГОСТ 22261-94 и ГОСТ Р 51522.1-2011.
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор сигнализации | ESA 10 | 1 |
| Сетевой адаптер | Y146-017 | 1 |
| Измерительные кабели: симметричные и коаксиальные | Y107-383 Y107-268 | 1 |
| Руководство по эксплуатации | ОМ 392-000-000R | 1 |
| Методика поверки | 1 | |
| Сумка для переноски прибора и принадлежностей | Y147-014 | 1 |
осуществляется по документу МП 29037-16 «Анализаторы сигнализации ESA 10. Методика поверки», утвержденному ФГУП ЦНИИС 21 сентября 2016 г.
Основные средства поверки:
- анализатор цифровых трактов МР1552 В, регистрационный № 20754-01 на единичный экземпляр № 6100022653: (2-622) МГц, ±3,5-10-6-f, цифровой сигнал в виде цикла, функция измерения частоты;
- осциллограф универсальный двухканальный широкополосный С1 -97, регистрационный № 7464-79;
- магазин затуханий ТТ-4103/17, регистрационный № 9629-84:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний
Техническая документация фирмы-изготовителя - кооператива техники связи ELEKTRONIKA, Венгрия.
